Dettagli:
|
| Prodotto: | 2Display LCD TFT da 0,8 pollici | Risoluzione: | 480x640 punti |
|---|---|---|---|
| IC del driver: | ILI9806E o ST7701 o equivalente | Dispositivo touch: | Senza touch screen (personalizzabile) |
| Dimensione di vetro di copertura: | Personalizzabile | Direzione di visione: | Libero (80/80/80/80) |
| Il contorno Dim.: | 50 (W) x 69,2 (L) x 2,35 (T) mm | Area attiva: | 43.20 x 57,60 mm |
| Interfaccia: | RGB (personalizzabile) | Connessione: | Tipo del connettore di FPC |
| Numero di pin: | 40 pin (personalizzabili) | Luminanza di superficie: | 260 cd/m2 ((nits) |
| Tensione di alimentazione: | 3,2 V | Tipo di retroilluminazione: | LED bianco |
| Durata di vita del LED: | 40,000 ore | Rispetto: | Compliance REACH e RoHS |
| Evidenziare: | Esposizione a 2,8 pollici di 480x640 TFT LCD,RAGGIUNGA l'esposizione a 2 |
||
2.8 pollici 480x640 alta risoluzione IPS Tipo Full viewing angle TFT LCD Display Module
2.8" TFT 480x640, TFT LCD 2.8 pollici Descrizione
Questo prodotto è un display ad alta risoluzione PPI con una diagonale di 2,8 pollici e una risoluzione di 480x640.utilizza la tecnologia IPS full view display per rendere questo prodotto adatto ad alcune applicazioni di fascia alta.
Il modulo LCD TFT SF-TO280PY-8990B-N è un modulo a ritratto con dimensioni diagonali di 2,8 ′′ in modalità ritratto ad alta risoluzione 480x640, il modulo LCD SF-TO280PY-8990B-N supporta l'interfaccia RGB.L'interfaccia è personalizzabile. Il modello SF-TO280PY-8990B-N ha dimensioni di modulo di 50 ((W) x 69,2 ((L) x 2,35 ((T) mm e dimensioni di area attiva di 43,20 x 57,60 mm. SF-TO280PY-8990B-N è integrato con ILI9806E,o ST7701 o Controller IC del driver equivalente sul modulo, e la sua tensione di alimentazione logica varia da 2,6V a 3,4V. valore tipico è di 3,2V. La luminanza superficiale è di 260 cd/m2 (Nits).e temperatura di conservazione da -30 a 80 gradi.
Il modello è stato ampiamente utilizzato nel terminale POS, lettore di cassa, sistemi embedded, automazione, GPS, attrezzature mediche, dispositivi industriali,attrezzature di sicurezza che richiedono un display TFT di alta qualità e immagine colorata.
Codice di sicurezza:
| Articolo 1 | Classificazione: | Unità |
| Dimensioni di visualizzazione | 2.8 | centimetro |
| Dimensioni di linea | 50*69.2*2.35 | mm |
| IC del driver | ILI9806E-2C | - |
| Tipo di interfaccia | RGB | un po ' |
Descrizione del PIN:
| Il numero di identificazione. | Il simbolo | Funzione |
| 1 | LED- | Luce posteriore a LED (cathode) |
| 2 | LED+ | Luce posteriore a LED ((Anodo) |
| 3 | GND | Terreno |
| 4 | VDD | Fornitura di alimentazione. 2.8V |
| 5 - 12 | DB0-DB7(B0-B7) | Dati blu RGB |
| 13-20 |
DB8-DB15(G0-G 7) |
Dati in verde RGB |
| 21-28 |
DB16-DB23(R0-R 7) |
Dati di colore rosso RGB |
| 29 | GND | Terreno |
| 30 | PCLK | Segnale d'orologio a punti per il funzionamento dell'interfaccia RGB |
| 31 | VDD | Fornitura di alimentazione. 2.8V |
| 32 | HSYNC | Segnale di sincronizzazione di linea per il funzionamento dell'interfaccia RGB |
| 33 | VSYNC | Segnale di sincronizzazione del fotogramma per il funzionamento dell'interfaccia RGB |
| 34 | DE | Segnale di attivazione dati per il funzionamento dell'interfaccia RGB |
| 35 | NC | NC |
| 36 | GND | Terreno |
| 37 | CS | Chip selezionare pin di ingresso |
| 38 | RISET | Input di reset esterno. |
| 39 | SCL | Orologio di interfaccia SPI |
| 40 | SDA | Segnale di ingresso seriale |
2.8" TFT 480x640, TFT LCD 2.8 pollici Disegno

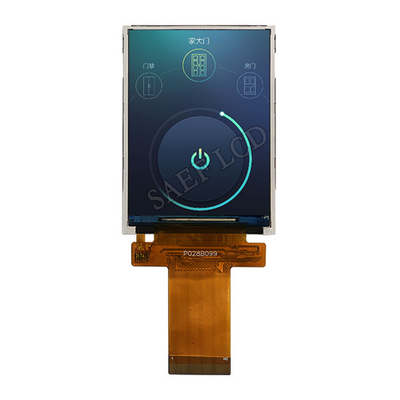

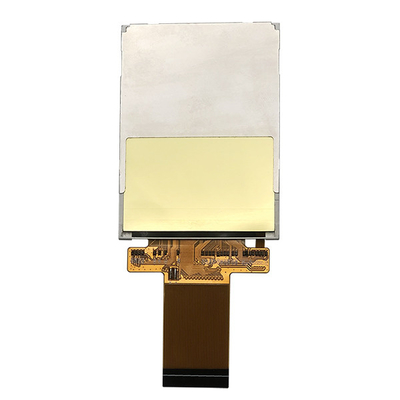

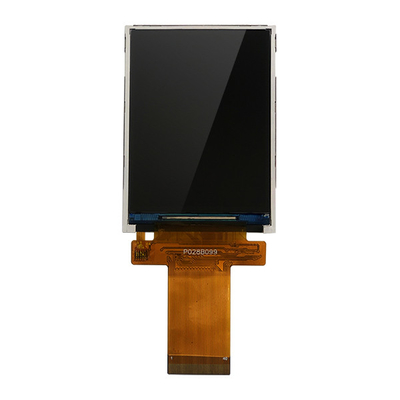

2.8" TFT 480x640, TFT LCD 2,8 pollici Immagine del prodotto
