Dettagli:
|
| Prodotto: | 2,0" esposizione di pannello di TFT LCD di pollice | Risoluzione: | Punti di QVGA 240x320 |
|---|---|---|---|
| Driver Ic: | ST7789V IC o equivalente | Touch screen: | Senza touch screen (personalizzabile) |
| Dimensione di vetro di copertura: | personalizzabile | Direzione d'esame: | 12 in punto |
| Descriva tenue.: | 38,5 (W) x 52,05 (L) x 2,95 (T) millimetro | Area attiva: | 30,60 x 40,80 millimetri |
| Interfaccia: | MCU/SPI/RGB (personalizzabile) | Collegamento: | Tipo del connettore di FPC |
| Numero di Pin: | 51 perno (personalizzabile) | Luminanza di superficie: | 250 cd/m2 (pidocchi) |
| Tensione di funzionamento: | 2,8 V | Tipo della lampadina: | LED bianco |
| Vita principale: | 40.000 ore | Conformità: | PORTATA & RoHS compiacenti |
| Evidenziare: | esposizione di 240x320 TFT LCD,Esposizione QVGA di TFT LCD,Esposizione 240x320 di ST7789V QVGA TFT |
||
Esposizione di pannello di TFT LCD 2,0" tipo TFT di pollice QVGA 240x320 TN con ST7789V IC TFT LCD
2,0" TFT 240x320, descrizione a 2,0 pollici di TFT LCD
Il modulo di SF-TC200L-8939A-N TFT LCD è un 2,0" esposizione diagonale di colore pieno di orientamento ritratto QVGA 240x320 di dimensione di pollice, modulo LCD di SF-TC200L-8939A-N sostiene l'interfaccia di MCU/SPI/RGB. L'interfaccia è personalizzabile. Il modello di SF-TC200L-8939A-N sta avendo dimensione del modulo di 38,5 (W) x 52,05 (L) x 2,95 (T) millimetro e una dimensione di area attiva di 30,60 x 40,80 millimetri.
SF-TC200L-8939A-N è integrato con ST7789V o il regolatore equivalente di IC del driver sul modulo e le sue gamme di tensione di rifornimento di logica da 2.6V al valore tipico 3.3V è 2.8V. La luminanza di superficie è 250 cd/m2 (pidocchi). Questo modello ha il funzionamento temporaneo a -20 - 70 gradi e impiegati di stoccaggio a -30 - 80 gradi.
Il modello ampiamente è stato utilizzato nei dispositivi tenuti in mano, il terminale di posizione, il lettore dei contanti, i sistemi embedded, l'automazione della casa, GPS, l'attrezzatura medica, il dispositivo industriale, dotazioni di sicurezza che richiedono l'esposizione di TFT nell'alta qualità e nell'immagine variopinta.
| Prodotto: | 2,0" esposizione di pannello di TFT LCD di pollice | Risoluzione: | Punti di QVGA 240x320 |
|---|---|---|---|
| Driver IC: | ST7789V IC o equivalente | Touch screen: | Senza touch screen (personalizzabile) |
| Dimensione di vetro di copertura: | Personalizzabile | Direzione d'esame: | 12 in punto |
| Descriva tenue.: | 38,5 (W) X 52,05 (L) X 2,95 (T) millimetro | Area attiva: | 30,60 x 40,80 millimetri |
| Interfaccia: | MCU/SPI/RGB (personalizzabile) | Collegamento: | Tipo del connettore di FPC |
| Pin Number: | 51 perno (personalizzabile) | Luminanza di superficie: | 250 Cd/m2 (pidocchi) |
| Tensione di funzionamento: | 2,8 V | Tipo della lampadina: | LED bianco |
| Vita del LED: | 40.000 ore | Conformità: | PORTATA & RoHS compiacenti |
Pin Definition
Pin1, terra, frantumata
Pin2-3, VCI, tensione dell'alimentazione elettrica 2.8V
Pin4-5, IOVCC, tensione dell'alimentazione elettrica 2.8V/1.8V
Pin6, IM3, selezionano il modo dell'interfaccia
Pin7, IM2, selezionano il modo dell'interfaccia
Pin8, IM1, selezionano il modo dell'interfaccia
Pin9, IM0, selezionano il modo dell'interfaccia
Pin10, RISISTEMAZIONE, LCM ha risistemato il segnale in ingresso
Pin11, CS, perno introdotto per il segnale di selezione del chip
Pin12, RS, segnale scelto del registro
Pin13, WR, scrivono il perno dell'input di segnale dello stroboscopio
Pin14, RD, ha letto il perno dell'input di segnale dello stroboscopio
Pin15, VSYNC, segnale di sincronizzazione verticale
Pin16, HSYNC, segnale di sincronizzazione orizzontale
Pin17, PERMETTONO A, dati di input di permettere al controllo
Pin18, DOTCLK, segnale di orologio provare ogni dat
Pin19, SDA, segnale in ingresso di serie
Pin20-37, DB0-DB17, ingresso/uscita di dati dell'esposizione
Pin38, TE, uscita strappante di effetto
Pin39, SDO, ha letto il perno dell'input di segnale dello stroboscopio
Pin40, PWM
2" TFT 240x320, TFT LCD 2" disegno di pollice

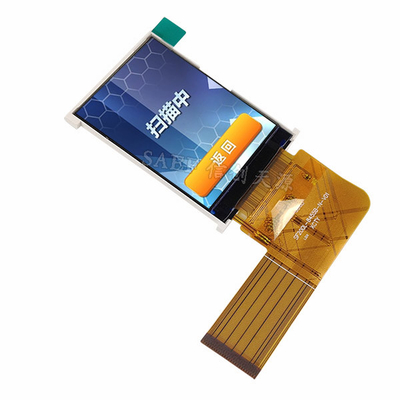

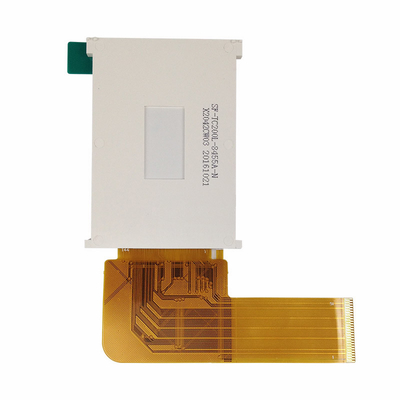

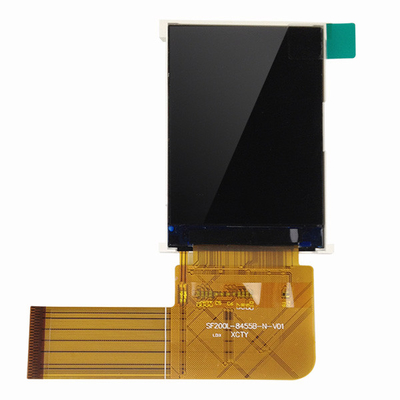

2" TFT 240x320, TFT LCD 2" immagine di prodotto di pollice
