Dettagli:
|
| prodotto: | 5" tocco di TFT LCD di pollice | Risoluzione: | punti 720x1280 |
|---|---|---|---|
| Driver IC: | ILI9881C o equivalente | Touch screen: | con il pannello di tocco di capacità (facoltativo) |
| Dimensione di vetro di copertura: | Personalizzabile | Direzione d'esame: | Libero (80/80/80/80) |
| Descriva tenue.: | 66,10 (W) x 120,40 (L) x 2,16 (T) millimetro | Area attiva: | 62,10 x 110,40 millimetri |
| Interfaccia: | MIPI (personalizzabile) | Collegamento: | Tipo del connettore di FPC |
| Numero di Pin: | 25 perni (personalizzabili) | Luminanza di superficie: | 300 cd/m2 (pidocchi) |
| Tensione di rifornimento: | 2,8 V (TIPO valore) | Tipo della lampadina: | LED bianco |
| Vita del LED: | 40.000 ore | Conformità: | PORTATA & RoHS compiacenti |
| Evidenziare: | MIPI TFT LCD a 5 pollici,TFT LCD a 5 pollici 720x1280,PCT TFT LCD a 5 pollici |
||
Tocco 5" di TFT LCD angolo di visione completo di IPS del ritratto di pollice HD 720x1280 TFT con l'interfaccia di MIPI con il modulo LCD di PCT
5,0" TFT 720x1280, descrizione a 5,0 pollici di TFT LCD
Il modulo di SF-TC500I-8725B-N TFT LCD è un 5" esposizione libera diagonale di colore pieno di angolo di visione di orientamento ritratto HD 720x1280 IPS di dimensione di pollice. SF-TC500I-8725B-N ha altra versione che è touch screen capacitivo, numero di modello è SF-TC500I-8725B-CT. È facoltativo essere con o senza PCAP. Questo modulo sostiene l'interfaccia di MIPI. Il modello di SF-TC500I-8725B-N sta avendo dimensione del modulo di 66,10 (W) x 120,40 (L) x 2,16 (T) millimetro e una dimensione di area attiva di 62,10 x 110,40 millimetri.
SF-TC500I-8725B-N è integrato con il regolatore di ILI9881C sul modulo e le sue gamme di tensione di funzionamento da 2.6V al valore tipico 3.3V è 2.8V.
La luminanza di superficie è 300 cd/m2 (pidocchi). Se voleste usarlo come orientamento paesaggio o regolare la luminanza, contatti prego con noi per supporto più tecnico. Il modello ampiamente è stato utilizzato nell'automazione della casa, l'apparecchio della casa, i sistemi embedded, GPS, l'attrezzatura medica, il dispositivo industriale, dotazioni di sicurezza che richiedono l'esposizione di TFT nell'alta qualità e nell'immagine variopinta.
| Prodotto: | 5" tocco di TFT LCD di pollice | Risoluzione: | punti 720x1280 |
|---|---|---|---|
| Driver IC: | ILI9881C o equivalente | Touch screen: | senza tocco, PCAP facoltativo |
| Dimensione di vetro di copertura: | Personalizzabile | Direzione d'esame: | Libero (80/80/80/80) |
| Descriva tenue.: | 66,10 (W) X 120,40 (L) X 2,16 (T) millimetro | Area attiva: | 62,10 x 110,40 nanometro |
| Interfaccia: | MIPI (personalizzabile) | Collegamento: | Tipo del connettore di FPC |
| Pin Number: | 25 perni (personalizzabili) | Luminanza di superficie: | 300 Cd/m2 (pidocchi) |
| Tensione di rifornimento: | 2,8 V (TIPO valore) | Tipo della lampadina: | LED bianco |
| Vita del LED: | 40.000 ore | Conformità: | PORTATA & RoHS compiacenti |
Pin Definition
Pin1, LED A, Anodo del LED
Pin2, LED K, Catodo del LED
Pin3, VCC, Alimentazione elettrica 2.8V
Pin4, IOVCC, Tensione dell'alimentazione elettrica 1.8V/2.8V
Pin5, terra, Terra di potere
Pin6, CLKP, Segnali di orologio di DSI-CLK+
Pin7, CLKN, Segnali di orologio di DSI-CLK-
Pin8, terra, Terra di potere
Pin9, D0N, Segnali di dati di DSI-D0-
Pin10, D0P, Segnali di dati di DSI-D0+
Pin11, terra, potere ha frantumato
Pin12, D1N, segnali di dati di DSI-D1-
Pin13, D1P, segnali di dati di DSI-D1+
Pin14, terra, potere ha frantumato
Pin15, D2N, segnali di dati di DSI-D2-
Pin16, D2P, segnali di dati di DSI-D2+
Pin17, terra, potere ha frantumato
Pin18, D3N, segnali di dati di DSI-D2-
Pin19, D3P, segnali di dati di DSI-D2+
Pin20, terra, potere ha frantumato
Pin21, TE, alimentazione elettrica 2.8V
Pin22, LCD_ID, LCD_ID
Pin23, RISISTEMAZIONE, perno scelto del registro
Pin24, terra, potere ha frantumato
Pin25, terra, potere ha frantumato
5,0" TFT 720x1280, disegno a 5,0 pollici di TFT LCD

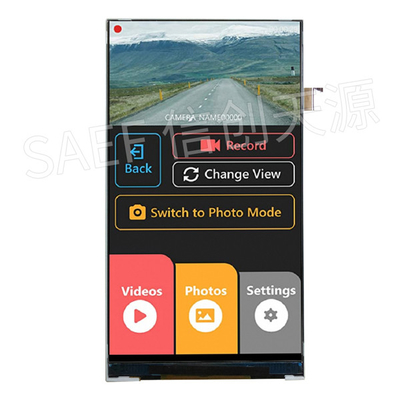

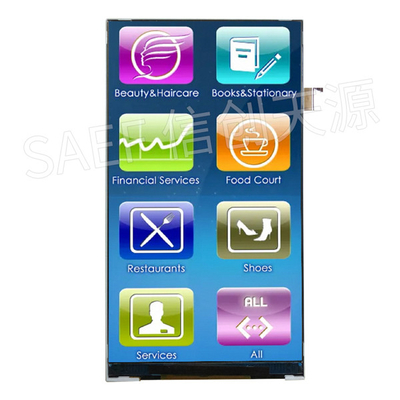

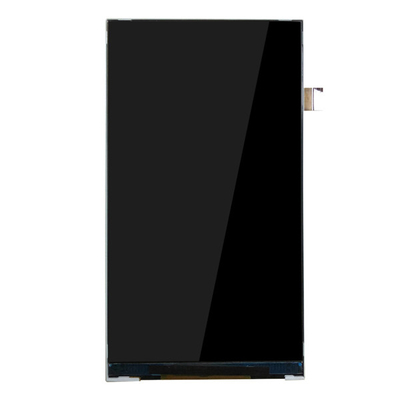

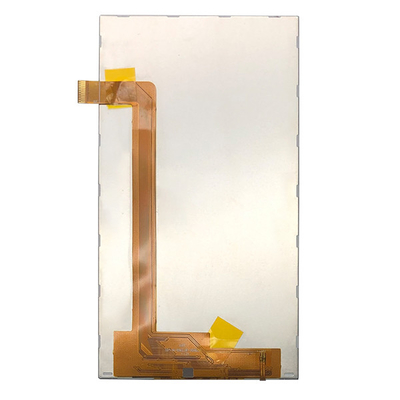

5,0" TFT 720x1280, immagine di prodotto a 5,0 pollici di TFT LCD
