Dettagli:
|
| Prodotto: | IPS TFT LCD da 3,97" | Risoluzione: | 480x800 punti |
|---|---|---|---|
| IC del driver: | NT1comunicazione | Il contorno Dim.: | 57.14 x 96,85 x 1,95 mm |
| Dispositivo touch: | Senza | Dimensione di vetro di copertura: | Personalizzabile |
| Direzione di visione: | Tutti gli angoli di visione (IPS) | Interfaccia: | Interfaccia di MIPI |
| Connessione: | Tipo di connettore | Numero di pin: | 24 perni |
| Luminanza di superficie: | 420 cd/m2 ((nits) | Tipo di retroilluminazione: | LED bianco |
| Vita del LED: | 40.000 ore | Rispetto: | Compliance REACH e RoHS |
| Evidenziare: | PORTATA a 3,97 pollici dell'esposizione di TFT LCD,Esposizione di RoHS 480x800 TFT LCD |
||
4 pollici TFT DSI MIPI 480x800 IPS LCD Display Module NT35512SH 2.8V
3.97" Inch 480x800 TFT LCD Descrizione
Il modulo TFT LCD SF-TC397B-8275A-N è un display a colori completi in modalità ritratto diagonale di 3,97 ′′ 480x800. Questo modulo è integrato con il controller NT35512 sul modulo e supporta l'interfaccia MIPI.Il modello SF-TC397B-8275A-N ha una dimensione del modulo di 57.14 x 96,85 x 1,95 mm e area attiva di 51,84 x 86,4 mm. SF-TC397B-8275A-N il modello è stato ampiamente utilizzatod nei sistemi integrati, nell'automazione, nel GPS, nelle apparecchiature mediche, nei dispositivi industriali e nelle apparecchiature di sicurezza che richiedono un display TFT di alta qualità e di immagini colorate.
| Prodotto: | IPS TFT LCD da 3,97" | Risoluzione: | 480x800 punti |
|---|---|---|---|
| Controllo del driver: | NT1commercio estero | Il profilo Dim.: | 57.14 x 96,85 x 1,95 mm |
| Schermo tattile: | Senza | Dimensione del vetro di copertura: | Personalizzabile |
| Direzione di visione: | Tutti gli angoli di visione (IPS) | Interfaccia: | Interfaccia MIPI |
| Collegamento: | Tipo di connettore | Numero di pin: | 24 pin |
| Luminanza superficiale: | 420 Cd/m2 (nits) | Tipo di retroilluminazione: | LED bianco |
| Durata di vita del LED: | 40000 ore | Rispetto: | Compliance REACH e RoHS |
Definizione del pin
Pin1, MIPI_TCN, segnali DSI-CLK.
Pin2, MIPI_TCP, MIPI_TCP.
Pin 3, GND, a terra.
Pin4, MIPI_TDN0, segnali dati DSI-D0.
Segnali di dati PIN5, MIPI_TDP0, DSI-D0+
Pin 6, GND, a terra.
Pin7, MIPI_TDP1, segnali dati DSI-D1+.
Pin8, MIPI_TDN1, segnali dati DSI-D1.
Pin 9, GND, a terra.
Pin 10, NC
Pin 11, NC
Pin 12, GND, a terra.
Pin13, NC
Pin14, NC
Pin 15, GND, a terra.
Pin16, VDD18_PMU, alimentazione 1.8V-2.8V
Pin17, NC
Pin18, LRSTB,Input di ripristino LCM
Pin19, NC
Pin 20, LPTE,Potenza dell'effetto lacerante
Pin21, VDD28_PMU, alimentazione 2.8V.
Pin22, GND, terra.
Pin23, VLED_P, anodo LED.
Pin24, VLED_N, catodo LED
Disegno LCD TFT da 4 pollici 480x800

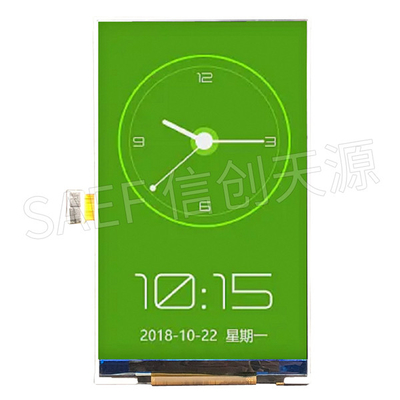

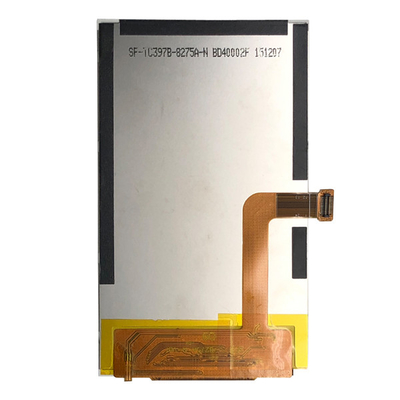

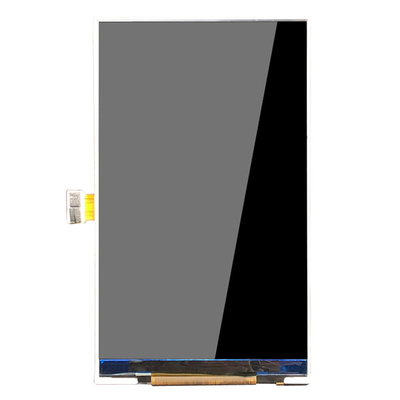

4" 480x800 TFT LCD Immagine del prodotto reale
