Dettagli:
|
| Prodotto: | Display LCD TFT da 3,5 pollici | Risoluzione: | punti 320x480 |
|---|---|---|---|
| IC del driver: | ILI9488 o equivalente | Dispositivo touch: | con tocco resistivo opzionale |
| Dimensione di vetro di copertura: | Personalizzabile | Direzione di visione: | Alle 12 |
| Il contorno Dim.: | 55.26 ((W) x 84.69 ((L) x 2.1 ((T) mm | Area attiva: | 480,96 x 73,44 mm |
| Interfaccia: | MCU 16 bit (personalizzabile) | Connessione: | Saldatura (può essere personalizzata) |
| Numero di pin: | 44 pin (può essere personalizzato) | Luminanza di superficie: | 200 cd/m2 ((nits) |
| Tensione di alimentazione: | 3,2 V | Tipo di retroilluminazione: | LED bianco |
| Vita del LED: | 40.000 ore | Rispetto: | Compliance REACH e RoHS |
| Evidenziare: | esposizione di 16Bits TFT LCD,Esposizione di TFT LCD del ritratto,Lampadina TFT 320x480 del LED |
||
Display LCD TFT 3,5 pollici 320x480 ritratto TN Tipo ILI9488 MCU 16 bit 3,2V luce di fondo LED bianca
3.5" TFT 320x480, TFT LCD 3,5 pollici Descrizione
Il modulo LCD TFT SF-TC350H-9934A-N è un modulo HVGA a ritratto a colori 320x480 con dimensioni diagonali di 3,5 ′′, SF-TC350H-9934A-N ha un'altra versione con touch screen resistivo,Numero di modello: SF-TC350H-9934A-T, e può essere progettato con PCAP il cui numero di parte è SF-TC350H-9934A-CT. Questo modulo supporta MCU 16 bit Interface.69 ((L) x 2.1 T) mm e area attiva di 48,96 x 73,44 mm.
SF-TC350H-9496G-T è integrato con il controller ILI9488 sul modulo e la sua tensione di alimentazione logica varia da 2,6V a 3,4V. il valore tipico è di 3,2V.
La luminosità della superficie è di 200 cd/m2 (Nits). Se si desidera utilizzarla come modalità ritratto o regolare la luminosità, contattateci per ulteriore supporto tecnico.la luminosità della superficie può essere raggiunta a 1000 cd/m2 (nits)Il modello è stato ampiamente utilizzatod nei sistemi integrati, nell'automazione, nel GPS, nelle apparecchiature mediche, nei dispositivi industriali e nelle apparecchiature di sicurezza che richiedono un display TFT di alta qualità e di immagini colorate.
| Prodotto: | Display LCD TFT da 3,5 pollici | Risoluzione: | 320x480 punti |
|---|---|---|---|
| Controllo del driver: | ILI9488 O equivalente | Schermo tattile: | Con tocco resistivo opzionale |
| Dimensione del vetro di copertura: | Personalizzabile | Direzione di visione: | Alle 12 |
| Il profilo Dim.: | 55.26 ((W) X 84.69 ((L) X 2.1 ((T) mm | Area attiva: | 480,96 x 73,44 mm |
| Interfaccia: | MCU 16 bit (personalizzabile) | Collegamento: |
Saldatura (può essere personalizzato) |
| Numero di pin: | 44 pin (può essere personalizzato) | Luminanza superficiale: | 200 Cd/m2 ((nits) |
| Tensione di alimentazione: | 3.2 V | Tipo di retroilluminazione: | LED bianco |
| Durata di vita del LED: | 40000 ore | Rispetto: | Compliance REACH e RoHS |
Definizione del pin
Pin 1, LED A, LED Anode.
Pin2, LED6K, catodo LED.
Pin3, LED5K, catodo LED.
Pin4, LED4K, catodo LED.
Pin 5, LED3K, catodo LED.
Pin 6, LED2K, catodo LED.
Pin 7, LED1K, catodo LED.
Pin 8, GND, terra.
Pin 9, LED7K (NC), aperto.
Pin10, VCI, alimentazione 2.8V Voltaggio.
Pin 11, IOVCC, alimentazione 2.8V/1.8V Voltaggio.
Pin12, /CS, pin di ingresso per il segnale di selezione del chip.
Pin13, /WR, scrivi il pin di ingresso del segnale di strobe.
Pin14, RS, segnale di selezione registrato.
Pin15, RD, legga il pin di ingresso del segnale di strobe.
Pin16, /RESET, segnale di ingresso LCM Reset.
Pin17, NC, aperto.
Pin18, NC, aperto.
Pin19~Pin34, D15-D0, Display Data I/O
Pin35, IM0/NC, aperto.
Pin36, IM1/NC, aperto.
Pin37, FMARK, Tearing effect output pin per sincronizzare MCU con frame writing, attivato dal comando S/W.
Pin38, LED8K (NC), aperto.
Pin39, GND, Terra
Pin40, XL(NC), aperto.
Pin41, YD(NC), aperto.
Pin42, XR(NC), aperto.
Pin43, YU(NC), aperto.
Pin44, GND, Terra
3.5" TFT 320x480, TFT LCD 3,5 pollici Disegno

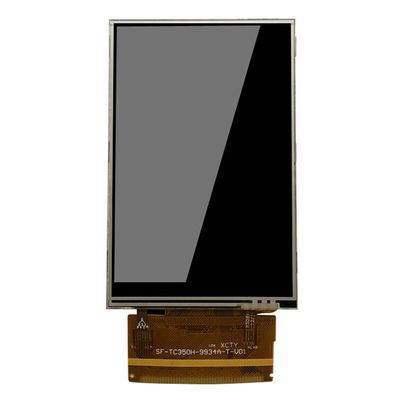

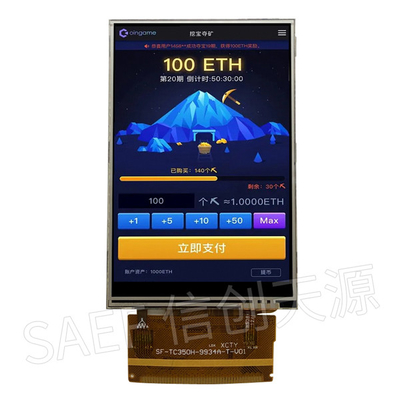

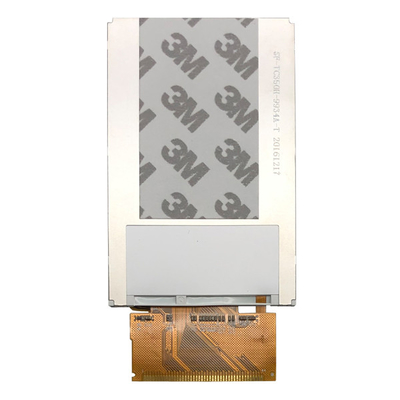

3.5" TFT 320x480, TFT LCD 3,5 pollici Immagine del prodotto
