Dettagli:
|
| Prodotto: | 3,7" pollice IPS TFT LCD | Risoluzione: | punti 480x800 |
|---|---|---|---|
| Interfaccia: | RGB | Touch screen: | personalizzabile |
| Direzione d'esame: | Tutti gli angoli di visione (IPS) | Driver Ic: | HX8369 |
| Numero di Pin: | 40 perni | Dimensione del modulo: | 53,48 x 91,72 x 1,6 millimetri |
| Area attiva: | 48,24 x 80,4 millimetri | Collegamento: | Tipo del connettore (può essere personalizzato) |
| Luminanza di superficie: | 200 cd/m2 (pidocchi) | Funzionamento temporaneo.: | -20℃ a +70℃ |
| Vita principale: | 40.000 ore | Conformità: | PORTATA & RoHS compiacenti |
| Evidenziare: | Esposizione di HX8369 WVGA TFT LCD,Esposizione a 3,7 pollici 480x800 di TFT LCD |
||
3,7" esposizione IPS di TFT LCD del ritratto di pollice WVGA 480x800 tutta l'interfaccia di angoli di visione HX8369 RGB
Ritratto 3,7" modulo di TFT LCD, 3,7" descrizione di 480x800 TFT
La tecnologia SF-TC370S-9793A-N di Saef è una dimensione diagonale 3,7" modulo di TFT LCD di pollice con i pixel di risoluzione 480x800. Questo modulo è integrato con HX8369 IC; include il regolatore e le funzioni di IC del driver, supporta l'interfaccia di RGB e l'immagine di tensione di rifornimento (Vdd) da 2.6V a 3.3V, 2.8V tipico.
Il modulo di SF-TC370S-9793A-N TFT LCD è orientamento ritratto con luminosità 200 pidocchi (valore tipico). Il modulo inoltre è disponibile per il touch screen resistente ed il touch screen capacitivo sporgente facoltativi. SF-TC370S-9793A-N può funzionare alle temperature a partire da -20℃ a +70℃; la sua gamma di temperature di stoccaggio da -30℃ a +80℃. Questo 3,7" modulo di TFT LCD di pollice è ampiamente usato nella macchina del caffè, nel forno a microonde, in analizzatore, nell'automazione della casa, nel sistema del controllo di accesso, nei dispositivi di sorveglianza, in analizzatori, nel sistema di sicurezza, nell'impianto di irrigazione del giardino, ecc.
| Prodotto: | 3,7" pollice IPS TFT LCD | Risoluzione: | punti 480x800 |
|---|---|---|---|
| Interfaccia: | RGB | Touch screen: | Personalizzabile |
| Direzione d'esame: | Tutti gli angoli di visione (IPS) | Driver IC: | HX8369 |
| Pin Number: | 40 perni | Dimensione del modulo: | 53,48 x 91,72 x 1,6 millimetri |
| Area attiva: | 48,24 x 80,4 millimetri | Collegamento: |
Tipo del connettore (Può essere personalizzato) |
| Luminanza di superficie: | 200 Cd/m2 (pidocchi) | Funzionamento temporaneo.: | -20℃ a +70℃ |
| Vita del LED: | 40.000 ore | Conformità: | PORTATA & RoHS compiacenti |
Pin Definition
Pin1, terra, Terra.
Pin2, AVDD (2.8V), Tensione dell'alimentazione elettrica 2.8V.
Pin3, VDDIO (1.8V), Tensione dell'alimentazione elettrica 1.8V.
Pin4~Pin9, R5-R0, Ingresso/uscita di dati dell'esposizione.
Pin10~Pin15, G5-G0, ingresso/uscita di dati dell'esposizione.
Pin16~Pin21, B5-B0, Ingresso/uscita di dati dell'esposizione.
Pin22, LCDC_RST, LCM risistemato il segnale in ingresso.
Pin23, LCDC_VSYNC, Sincronizzazione verticale. Segnale nel RGB I/F
Pin24, LCDC_HSYNC, Sincronizzazione orizzontale. Segnale nel RGB I/F.
Pin25, SPI_SDO, Segnale in uscita di serie in SPI I/F.
Pin26, SPI_SDI, Segnale in ingresso di serie in SPI I/F.
Pin27, SPI_SCLK, un segnale di orologio sincrono in SPI I/F.
Pin28, SPI_CS, Perno scelto dell'input del chip («il minimo» permette a) in SPI I/F.
Pin29, LCDC_PCLK, Segnale di orologio del pixel nel RGB I/F.
Pin30, LCDC_DEN, I dati permettono al segnale nel modo 1. di RGB I/F.
Pin31, LEDK8, catodo del LED
Pin32, LEDK7, catodo del LED
Pin33, LEDK6, catodo del LED
Pin34, LEDK5, catodo del LED
Pin35, LEDK4, catodo del LED
Pin36, LEDK3, catodo del LED
Pin37, LEDK2, catodo del LED
Pin38, LEDK1, catodo del LED
Pin39, LEDA, Anodo del LED
Pin40, terra, Terra
Ritratto 3,7" modulo di TFT LCD, 3,7" disegno di 480x800 TFT

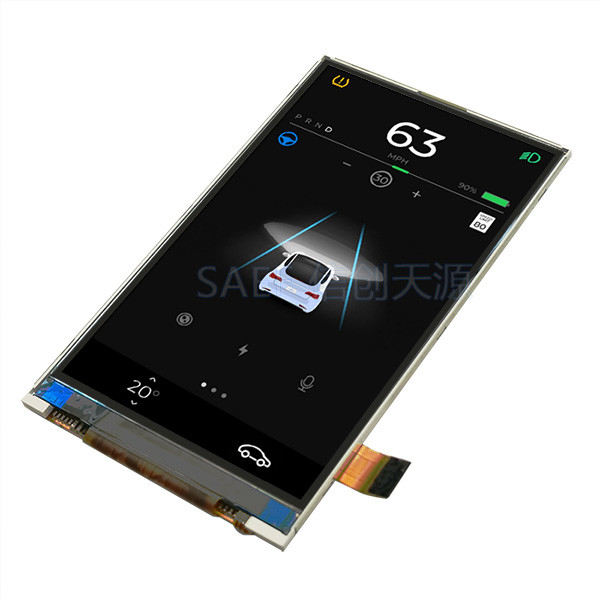

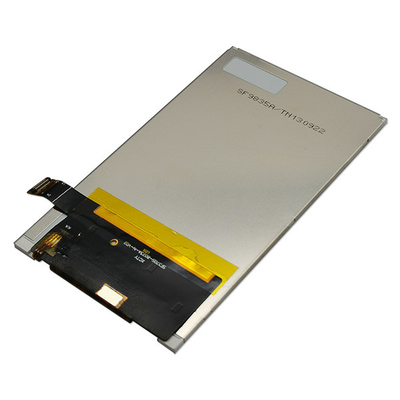

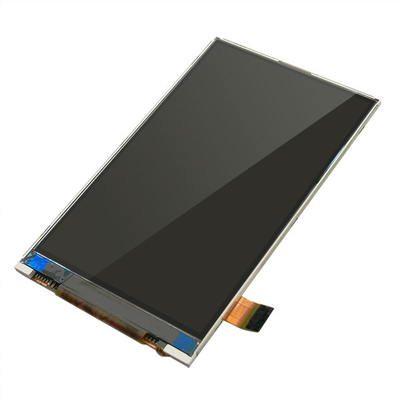

Ritratto 3,7" modulo di TFT LCD, 3,7" immagine di prodotto reale di 480x800 TFT
