3.5 pollici LCD TFT con touchscreen PCAP. 320x480, Interfaccia MCU/SPI, driver ILI9488.

3.5 pollici LCD TFT con touchscreen PCAP. 320x480, Interfaccia MCU/SPI, driver ILI9488.
3.5 pollici LCD TFT con touchscreen PCAP. 320x480, Interfaccia MCU/SPI, driver ILI9488. 3.5 pollici LCD TFT con touchscreen PCAP. 320x480, Interfaccia MCU/SPI, driver ILI9488.

Grande immagine :  3.5 pollici LCD TFT con touchscreen PCAP. 320x480, Interfaccia MCU/SPI, driver ILI9488.

Dettagli:
Luogo di origine: Shenzhen/Cina
Marca: SAEF
Certificazione: ISO9001 / ISO14000
Numero di modello: SFTO350PY-7118ACT
Documento: SFTO350PY-7118ACT Datasheet...et.pdf
Termini di pagamento e spedizione:
Quantità di ordine minimo: 3 unità (negoziabile per ordini campioni)
Prezzo: USD 7 - 8 (FOB Shenzhen, Price varies based on order quantity & configuration)
Imballaggi particolari: Pacchetto di esportazione standard
Tempi di consegna: 4-8 giorni lavorativi per i campioni, 5-6 settimane per MP
Termini di pagamento: L/C, T/T, Paypal
Capacità di alimentazione: pc 3000K al mese

3.5 pollici LCD TFT con touchscreen PCAP. 320x480, Interfaccia MCU/SPI, driver ILI9488.

descrizione

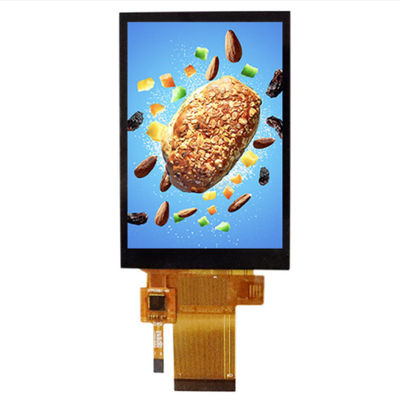

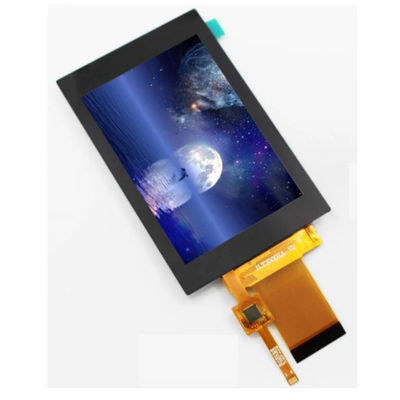

prodotto: LCD TFT da 3,5 pollici con CTP Dimensioni dello schermo: 3,5 pollici (diagonale)
risoluzione: 320 (RGB) x 480 pixel (HVGA) Luminosità: 300 cd/m² (tipico)
Interfaccia: MCU parallelo (8/16 bit) e SPI (3/4 fili) Touchscreen: Capacitivo proiettato (PCAP), tocco a 5 punti
IC del driver di visualizzazione: ILI9488 Controllo touch IC: FT6336U
Temp operativa.: -20 ° C a +70 ° C. Direzione di visualizzazione: 12 in punto
Rapporto di contrasto: 500:1 (tipico) Conformità: Compliance REACH e RoHS
Evidenziare:

LCD TFT da 3

,

5 pollici

,

LCD TFT con touchscreen PCAP

SFTO350PY-7118ACT: Un modulo LCD TFT da 3,5 pollici ricco di funzionalità con touch PCAP integrato per sistemi embedded interattivi

Saef Technology Limited presenta l'SFTO350PY-7118ACT, un modulo LCD TFT da 3,5 pollici versatile e reattivo che combina un display HVGA (320x480) nitido con un robusto touchscreen Projected Capacitive (PCAP). Guidato dal controller del display ILI9488 e dall'IC touch FT6336U, questo modulo offre una flessibilità di interfaccia senza pari con il supporto sia per la comunicazione MCU parallela (serie 8080) che SPI. Progettato per l'affidabilità in un intervallo di temperature industriali (-20°C a +70°C) e con un'uscita luminosa di 300 nit, è la soluzione integrata ideale per gli ingegneri in USA ed Europa che sviluppano HMI di nuova generazione, dispositivi medici portatili, terminali retail intelligenti e pannelli di controllo IoT in cui l'interazione touch intuitiva è fondamentale.

Progettato per affrontare specifiche difficoltà di progettazione in applicazioni interattive:

  • Flessibilità a doppia interfaccia per una compatibilità host ottimale: La caratteristica distintiva di questo modulo è la sua interfaccia host configurabile. Gli ingegneri possono selezionare la connessione ottimale per il loro sistema: un'interfaccia MCU parallela a 16 bit ad alta velocità per interfacce utente grafiche (GUI) complesse guidate da processori applicativi, o un'interfaccia SPI a risparmio di pin per microcontroller (MCU) più semplici in cui le GPIO sono preziose. Questo elimina la necessità di level shifter esterni o chip bridge, semplificando la distinta base e il layout del PCB.

  • Esperienza touch premium con tecnologia PCAP affidabile: Il touchscreen PCAP (FT6336U) integrato supporta gesti multi-touch, offre un'eccellente chiarezza con l'incollaggio diretto del vetro e fornisce un'interfaccia utente moderna e durevole, resistente ai contaminanti superficiali. L'FPC touch separato con interfaccia I²C dedicata (CTP_SDA/SCL) e pin di interruzione semplifica l'integrazione del software e consente il rilevamento touch a basso consumo.

  • Prestazioni ottiche superiori per la leggibilità: Con una luminosità di 300 nit bilanciata e un rapporto di contrasto di 500:1, il display garantisce una visibilità chiara nella maggior parte degli ambienti interni e con illuminazione controllata. La direzione di visualizzazione a ore 12 è ottimizzata per l'orientamento di montaggio verticale più comune nei dispositivi portatili e montati su pannello.

  • Design robusto per casi d'uso esigenti: Il modulo è costruito per durare, sottoposto a una suite completa di test di affidabilità ambientale (cicli termici, vibrazioni, ESD). Il sistema di retroilluminazione a LED è valutato per una durata tipica di 40.000 ore, garantendo prestazioni a lungo termine in applicazioni commerciali e industriali.

  • Architettura di alimentazione semplificata: I pin di alimentazione separati per la logica digitale (IOVCC: 1,8 V) e l'analogico del display (VCC: 2,8 V) consentono una sequenza e una gestione precise dell'alimentazione, contribuendo all'ottimizzazione e alla stabilità complessiva dell'alimentazione del sistema.

Ideale per la creazione di interfacce utente coinvolgenti in:

  • Interfacce uomo-macchina industriali (HMI): Per pannelli di controllo, interfacce di apparecchiature di fabbrica e stazioni di prova che richiedono un touchscreen reattivo, compatibile con i guanti (con modalità guanto spesso) e un feedback di visualizzazione chiaro.

  • Dispositivi medici e diagnostici portatili: Adatto per monitor portatili, terminali di immissione dati paziente e scanner portatili in cui una superficie di vetro liscia e pulibile e un tocco affidabile sono essenziali.

  • Domotica e automazione degli edifici: Perfetto per controlli termostatici avanzati, pannelli di sistemi di sicurezza e interfacce di elettrodomestici che richiedono un'esperienza utente intuitiva e moderna.

  • Vendita al dettaglio e ospitalità: Per sistemi point-of-sale (POS), chioschi self-service e terminali di ordinazione in cui velocità e coinvolgimento dell'utente sono fondamentali.

Saef Technology: il tuo partner per soluzioni interattive su misura

  1. Oltre le configurazioni standard: Sebbene questo modello sia dotato di PCAP integrato, comprendiamo che i progetti hanno esigenze uniche. Richiedi una diversa tecnologia touch (Resistiva/RTP), una versione senza touch, una lunghezza FPC personalizzata o un connettore specifico? Offriamo servizi di personalizzazione completi con MOQ bassi per adattare questa piattaforma da 3,5 pollici comprovata alle tue esatte esigenze meccaniche, elettriche e funzionali.

  2. Potenziare il tuo processo di sviluppo: Forniamo un supporto completo per la progettazione: tabelle di assegnazione dei pin dettagliate, diagrammi temporali dell'interfaccia, linee guida per la sequenza di accensione e codice di inizializzazione sia per il display che per il controller touch. Questo riduce il rischio di integrazione e accelera il time-to-market.

  3. Qualità e conformità per l'implementazione globale: Prodotto con un sistema di gestione della qualità certificato ISO9001:2015, il modulo è progettato per soddisfare le direttive ambientali EU RoHS e REACH. Ciò garantisce la conformità per i prodotti destinati ai mercati europeo e nordamericano, semplificando il processo di certificazione.

Garanzia tecnica e prossimi passi per gli ingegneri

  • Costruito su una base di affidabilità: Ogni modulo è sottoposto a ispezione AQL secondo MIL-STD-105E, garantendo qualità e prestazioni costanti per la produzione in volume.

  • Progettato per un'integrazione sicura: Forniamo i disegni meccanici precisi (2D/3D) e le specifiche elettriche necessarie per un'integrazione perfetta nel design del tuo prodotto.

  • Richiedi una valutazione tecnica: Invitiamo ingegneri di sistemi embedded, product manager e specialisti degli approvvigionamenti a valutare l'SFTO350PY-7118ACT. Contatta il nostro team di vendita tecnica per richiedere campioni, discutere le tue specifiche esigenze applicative o esplorare le opzioni di personalizzazione per il tuo prossimo progetto. Collabora con Saef per sfruttare una soluzione di visualizzazione che combina funzionalità avanzate, affidabilità comprovata e la flessibilità per soddisfare perfettamente la tua visione.



Dimensioni meccaniche



3.5 pollici LCD TFT con touchscreen PCAP. 320x480, Interfaccia MCU/SPI, driver ILI9488. 0


Definizione dell'interfaccia PIN



Pin n. Simbolo Funzione
1 XL Tocca la linea sinistra
2 YU Tocca il circuito superiore
3 XR Tocca la linea di estremità destra
4 YD Tocca la linea inferiore
5 GND Terra
6 IOVCC Alimentazione 1,8 V
7 VCC Alimentazione 2,8 V
8 FMARK Segnale di sincronizzazione del fotogramma
9 CS Pin di ingresso selezione chip (attivo basso)
10 RS Pin di selezione dati/comando del display in parallelo
11 WR/SPI_SCL Abilita scrittura nell'interfaccia parallela MCU 8080 / Pin SCL come Clock seriale
12 RD Abilita lettura nell'interfaccia parallela MCU 8080.
13 SPI_SDA Pin bidirezionale di ingresso/uscita dati seriali
14 SPI_SDO Uscita dati seriali
15 RESET Ingresso di reset esterno.
16 GND Terra
17-32 DB0-DB15 Bus dati dell'interfaccia parallela MCU.
33 LEDA Retroilluminazione LED (Anodo)
34-36 LEDK Retroilluminazione LED (Catodo)
37 GND Terra
38 IM0 Seleziona la modalità interfaccia
39 IM1 Seleziona la modalità interfaccia
40 IM2 Seleziona la modalità interfaccia





Caratteristiche CC



Articolo Simbolo Min. Tip. Max. Unità
Tensione di alimentazione analogica VDD 2.4 2.8 3.3 V
Tensione di alimentazione digitale VDDI 1.65 1.8 3.3
Tensione del segnale di ingresso VIH 0.7VDDI - VDDI V
  VIL GND - 0.3VDDI V





Caratteristiche della retroilluminazione a LED



Articolo Simbolo Min Tip Max Unità
Corrente LED IL - 90 120 mA
Tensione LED VL - 2.8 3.2 V
Durata operativa del LED Hr 30000 40000 - Ora





Caratteristiche ottiche



Articolo Simbolo Condizione Min Tipo Max Unità
Luminanza bianca (Centro) Lv

Θ=0 Normale

Visualizzazione  Angolo

IBL= 120mA

-- 300 -- cd/m2
Tempo di risposta Tr+Tf   -- 20 40 ms
Rapporto di contrasto CR   -- 500 -- --

Colore

Cromaticità (CIE1931)

bianco Wx   0.292 0.307 0.322
    Wy   0.312 0.327 0.342

Angolo di visione

Orizzontale

ΘL

CR≥10

-- 70 --
    ΘR   -- 70 --


Ver

ΘU   -- 60 --
    ΘD   -- 60 --
Uniformità della luminosità Avg Θ=0 80 90 -- %
Gamma di colori NTSC Θ=0 57 60 -- %
Direzione di visualizzazione ottimale 12 0'CLOCK
