Dettagli:
|
| prodotto: | LCD TFT da 3,1 pollici | risoluzione: | 480 × 800 pixel (302 PPI) |
|---|---|---|---|
| Direzione di visualizzazione: | Tutte le direzioni, 80° orizzontale e verticale | Tecnologia touch: | PCAT, supporto multi-touch |
| Interfaccia: | MIPI DSI (2 corsie dati), I²C per Touch | Circuito integrato del conducente: | Controller tattile ST7701 + CST3530 |
| Luminosità: | 450 cd/m² tipico | Rapporto di contrasto: | 1000:1 |
| Temp operativa.: | -20°C a +70°C | Conformità: | RoHS, REACH, senza alogeni |
| Evidenziare: | LCD TFT IPS da 3,1 pollici,LCD TFT con pannello touch capacitivo |
||
Progettato per applicazioni impegnative: precisione, prestazioni e affidabilità

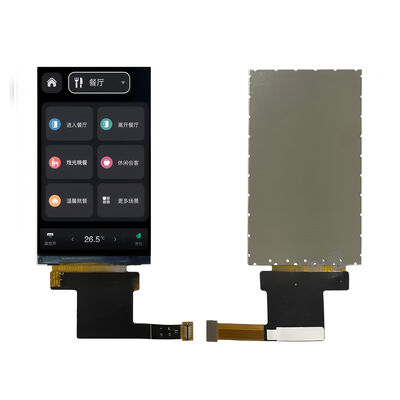

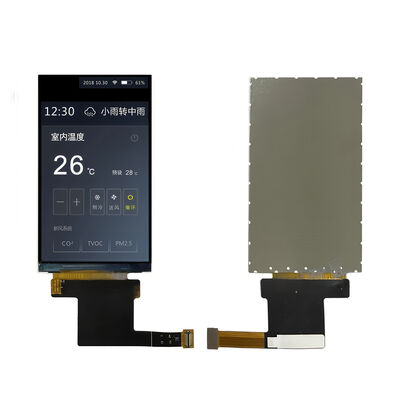

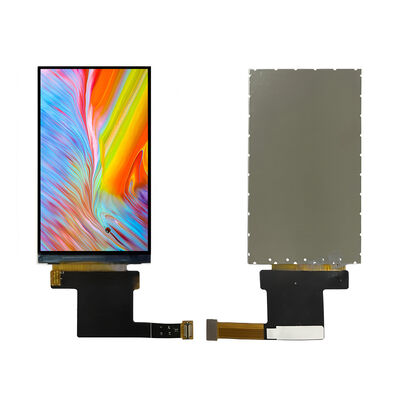

Saef Technology Limited presenta il nuovoSFTO310HZ-7423A-CT, un modulo LCD TFT ad alte prestazioni da 3,1 pollici progettato per professionisti che richiedono eccezionale chiarezza ottica, affidabilità robusta e integrazione senza soluzione di continuità.Questo display IPS offre una risoluzione di 480×800 con 302 PPI, garantendo immagini nitide e vivaci ideali per dispositivi portatili, HMI industriali, strumenti medici e apparecchiature di prova portatili.
Principali punti salienti tecnici per gli ingegneri di progettazione:
Performance ottica superiore: con una luminosità di 450 cd/m2 e un rapporto di contrasto di 1000:1, questo modulo garantisce la leggibilità sia in ambienti scuri che ben illuminati.La tecnologia IPS garantisce un colore e una chiarezza coerenti attraverso grandi angolazioni di visione (80°+).
Robusta integrazione touch: dotato di un pannello touch capacitivo proiettato con supporto multi-touch e interfaccia I2C, offre un'interazione fluida e reattiva.Il vetro di copertura è rinforzato chimicamente con una durezza ≥ 6H per la resistenza ai graffi.
Durabilità industriale: la gamma di temperature di funzionamento da -20°C a +70°C e lo stoccaggio fino a -30°C a +80°C lo rendono adatto ad ambienti difficili.e norme prive di alogeni.
Interfaccia flessibile e alimentazione: l'interfaccia MIPI DSI riduce l'EMI e semplifica il layout della scheda.
Perché scegliere Saef per la tua soluzione di visualizzazione?
Comprendiamo che ogni progetto ha esigenze uniche. Ecco perché offriamo una semi-personalizzazione gratuita sull'integrazione del pannello tattile, la progettazione FPC, il collegamento ottico e gli adattamenti meccanici.Se hai bisogno di un controllore tattile diverso, contorno modificato, o specifici miglioramenti ottici, il nostro team di ingegneri collabora con voi per fornire un display che si adatta alle vostre specifiche esatte.
Ideale per:
Termini portatili e scanner portatili
Pannelli di controllo industriali e dispositivi IoT
Attrezzature di monitoraggio medico
Display e infotainment automobilistici
Strumenti di prova e misura
Invito all'azione per indagini di grande valore:
Avete bisogno di una soluzione di visualizzazione su misura? Il nostro team di ingegneri è pronto a supportare la vostra progettazione.
Specificità generale
| Caratteristiche | Dettagli | Unità |
| Dimensione della schermata (diagonalmente) | 3.1 | centimetro |
| Tipo LCD | TFT α-Si | - |
| Modalità di visualizzazione | IPS / Trasmettitore / Normalmente nero | - |
| Risoluzione | 480RGB x 800 | - |
| Area attiva | 40.32 ((H) × 67.2 ((V) | mm |
| Esempio del modulo | 43.48 ((H) x 74.72 ((V) x 1.72 ((T) | mm |
| Colori di visualizzazione | 16.7M | - |
| Interfaccia | MIPI | - |
| IC del driver | ST7701 | - |
| Zona di osservazione TP | 40.72 ((H) × 67.6 ((V) | mm |
| TP Schema (assemblea) | 50.04 ((H) x 88,74 ((V) x 1,01 ((T) | mm |
| Luminanza della superficie | 450 | cd/m2 |
| Visualizza indicazioni | Tutti | Miglior immagine |
| Rapporto di contrasto | 1000:1 | |
| Gamma dei colori | 710,5% | |
| PPI | 302 | - |
| Effetto finestra | Normalmente | - |
| Effetto sulla superficie della piastra di copertura | senza AF/AG | - |
| Temperatura di funzionamento | - 20 ¢ 70 | oC |
| Temperatura di conservazione | - 30 ¢ 80 | oC |
| Peso | TBD | g |
Specifica CTP
| Categoria | Parametro | Specificità |
|
Generale |
Struttura | Vetro di copertura + pellicola sensore ITO (G+F+F) |
| Dimensione del profilo | 50.04 ((H) x 88,74 ((V) x 1,01 (T) mm | |
| Rafforzamento delle lenti di copertura | Rafforzati chimicamente | |
| Durezza superficiale della copertura della lente | ≥ 6H (durezza della matita) | |
| Tasso di trasmissione della luce | ≥ 85% | |
| Temperatura di funzionamento | -20°C ~ +70°C, RH ≤ 90% | |
| Temperatura di conservazione | -30°C ~ +80°C, RH ≤ 90% | |
|
Altri dispositivi |
Interfaccia | I2C |
| IC a contatto | CST328 | |
| Tensione di alimentazione (VDD) | 2.8V ~ 3.3V | |
| Resistenza dell'ospite (SDA/SCL) | Configurabile sulla scheda principale | |
| Punto di contatto | Multi-touch | |
| Ambiente | Condizioni di esercizio | Personalizzabile |
|
Superficie Proprietà |
Inchiostro di superficie | Nero |
| Trattamento superficiale | Tipo chiaro, | |
| Laminatura LCD-TP | Collegamento OCA | |
| Rispetto | Norme materiali | RoHS, REACH & Compliant senza alogene |
Dimensioni meccaniche del contorno
![]()
![]()
Definizione del pin dell'interfaccia
| - No | SIMBOLO | FUNZIONE |
| 1 | GND | Terreno di potenza |
| 2 | CLKP | CLKP |
| 3 | CLKN | CLKN |
| 4 | GND | Terreno di potenza |
| 5 | D0P | coppia di dati differenziali MIPI DSI (via dati 0 polarità positiva) |
| 6 | D0N | coppia di dati differenziali MIPI DSI (via dati 0 polarità negativa) |
| 7 | GND | Terreno di potenza |
| 8 | D1P | coppia di dati differenziali MIPI DSI (polarità positiva della corsia dati 1). |
| 9 | D1N | coppia di dati differenziali MIPI DSI (polarità negativa della corsia dati 1). |
| 10 | GND | Terreno di potenza |
| 11 | NC | Apertura |
| 12 | NC | Apertura |
| 13 | GND | Terreno di potenza |
| 14 | NC | Apertura |
| 15 | NC | Apertura |
| 16 | LEDA | Anodo a LED |
| 17 | LEDK | Catodo a LED |
| 18 | VCC | Fornitura di alimentazione per analogica, VDD=2,4V~3,3V. |
| 19 | IOVCC | Fornitura di corrente per il sistema di I/O. VDDIO=1,65V~3,3V |
| 20 | NC | Apertura |
| 21 | NC | Apertura |
| 22 | GND | Terreno di potenza |
| 23 | GND | Terreno di potenza |
| 24 | CTP Int | Il pannello sensoriale interrompe l'uscita. Se non è utilizzato, aprilo. |
| 25 | CTP RST | Controllo del pannello sensoriale. Se non utilizzato, aprilo. |
| 26 | CTP SDA | Dati I2C del pannello tattile. Se non utilizzato, aprilo. |
| 27 | CTP SCL | Orologio touch panel I2C..Se non usato, aprilo. |
| 28 | LCM RST | Questo segnale basso ripristinare il dispositivo e deve essere applicato per iniziare correttamente il chip. |
| 29 | TE | Pin di uscita di effetto di strappo per sincronizzare MCU con la scrittura del fotogramma. Questo pin è basso quando non è attivato. Se non utilizzato, aprilo. |
| 30 | ID ((GND) | Terreno di potenza |
Classificazione massima assoluta
| Articolo | Il simbolo. | Un minuto. | - Max, ti prego. | Unità | |
|
Tensione di alimentazione |
Fornitore di alimentazione | VDD | - Zero.3 | +4.6 | V. |
| Analoghi | - | - | - | V. | |
| IO | IOVDD | - 0,3- | +4.6 | V. | |
| Voltaggio di ingresso | Vi | 0.3 | IOVDD+0.3 | V. | |
| Temperatura di conservazione | T stg | - Trenta | + 80 | oC | |
| Temperatura di funzionamento | T op | - Venti | + 70 | oC | |
| Umidità di stoccaggio |
H stg |
10 | Nota 1 | % RH | |
| Umidità di esercizio | H op | 10 | Nota 1 | % RH | |
Specifica elettrica
| Articolo | Il simbolo. | Un minuto. | Tipo. | - Max, ti prego. | Unità | |
|
Tensione di alimentazione |
Fornitura di energia | VDD | 2.4 | 2.8 | 3.3 | V. |
| Analoghi | VCI | 2.4 | 2.8 | 3.3 | V. | |
| IO | IOVDD | 1.65 | 1.8/2.8 | 3.3 | V. | |
| Logica bassa tensione di ingresso | VIL | -0.3IOVDD | - | 0.3IOVDD | V. | |
| Logica Alta tensione di ingresso | HIV | 0.7IOVDD | - | IOVDD | V. | |
| Logica bassa tensione di uscita | VOL | - | - | 0.2IOVDD | V. | |
| Logica Alta tensione di uscita | VOH | 0.8IOVDD | - | - | V. | |
|
Consumo corrente |
Visualizzazione normale | Ivdd |
- |
20 |
- |
mA |
| Modalità di attesa | Ivdd |
- |
30 |
- |
UA | |
| Frequenza del fotogramma | FFR | - | 60 | - | Hz | |
