Dettagli:
|
| Prodotto: | 1LCD TFT da 0,3 pollici | Dispositivo touch: | Senza |
|---|---|---|---|
| Risoluzione: | punti 240x240 | Copertura di vetro: | Personalizzabile |
| Direzione di visione: | IPS angolo di visione libero | Interfaccia: | Interfaccia SPI |
| Numero di pin: | 12 perni | Connessione: | Collegamento |
| Luminanza di superficie: | 250 cd/m2 ((nits) | Durata di vita del LED: | 40,000 ore |
| Certificato: | ISO 9001:2015 / ISO 14001:2015 | Rispetto: | Conformità Rohs & Reach |
| Evidenziare: | esposizione LCD del quadrato 240x240,Esposizione LCD del quadrato a 1,3 pollici |
||
1.3 pollici TFT LCD 240x240 punti Introduzione al prodotto
SFTO130JY-7167AN è un display LCD TFT quadrato a colori con una diagonale di 1,3 pollici e una risoluzione di 240x240.rendendolo molto conveniente per gli utenti di programmare e utilizzareLa dimensione del modulo del modello SF-TO130B-8909A-N è di 21,16x29,22 mm e la dimensione dell'area attiva è di 23,4x23,4 mm;
Il controllore del driver IC ST7789V è integrato sul modulo, con una gamma di tensione di alimentazione logica da 3,0V a 3,6V.Può funzionare in un range di temperatura da -20 °C a +70 °C e il suo range di temperatura di conservazione è da -30 °C a +80 °C.SFTO130JY-7167ANIl FPC può essere personalizzato e può essere dotato di un nuovo design di schermo touch resistivo (RTP) o di uno touch screen capacitivo.
Caratteristica
| Articolo | Contenuto |
| Dimensione LCD | 1.3 pollici (diagonalmente) |
| Modalità di visualizzazione | Normalmente nero |
| Risoluzione | 240 ((H) RGB x 240 ((V) |
| Punto di puntatura | 00,0975 (H) x 0,0975 ((V) mm |
| Area attiva | 23.4 ((H) x 23,4 (V) mm |
| Dimensione del modulo | 26.16 ((H) x 29.22 ((V) x 1.5Max ((D) mm |
| Disegno di colore | RGB Striscia verticale |
| Interfaccia | 4 SPI di linea |
| Dispositivo IC | ST7789 |
| Luminanza | 250 (TYP) cd/m2 |
| Direzione di visione | Tutte le immagini |
| Lampade di sfondo | 2 LED bianchi |
| Temperature operative. | -20°C ~ + 70°C |
| Temperatura di stoccaggio. | -30°C~+ 80°C |
| Peso | TBD |
1.3 pollici TFT LCD 240x240 punti Disegno del prodotto
![]()
Definizione del pin
| - No, no, no, no. | Il simbolo | Descrizione |
| 1 | GND | Terreno |
| 2 | LEDK | Catodo di retroilluminazione |
| 3 | LEDA | Anodo di retroilluminazione |
| 4 | VCC | Fornitore di alimentazione per analoghi (2.8V-3.3V) |
| 5 | GND | Terreno |
| 6 | GND | Terreno |
|
7 |
D/C |
Selezionare il pin D/C = ∆ 1 ∆: visualizzazione dei dati. D/C = ¥0 ¥: dati di comando. |
| 8 | CS |
Chip selezionare pin ((Low) attivare) |
| 9 | SCL | Pin dell'orologio seriale. |
| 10 | SDA | Input di dati seriali |
| 11 | RISET | Pin di ripristino LCM |
| 12 | GND | Terreno |
Caratteristiche elettriche
| Parametro | Il simbolo | Min. | Tipologia | Max. | Unità |
| Tensione di alimentazione logica | IOVCC | 1.65 | 1.8/2.8 | 3.3 | V. |
| Tensione di alimentazione analogica | VCC | 2.6 | 2.8 | 3.3 |
- Non lo so. |
| Corrente di input | Identificazione |
- Non lo so. |
20 |
- Non lo so. |
mA |
| Luminanza |
- Non lo so. |
250 |
- Non lo so. |
Cd/m2 |

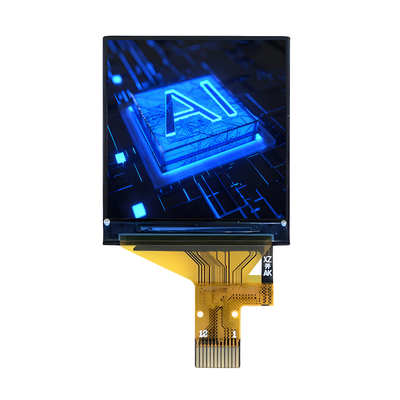

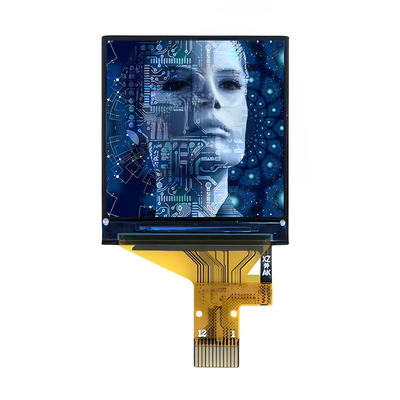

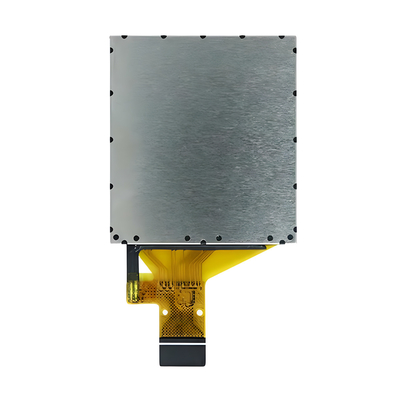

1.3 pollici LCD TFT 240x240 punti Immagine del prodotto
![]()
![]()
![]()
Impianti di fabbrica e certificazione
![]()
![]()
Proiettore a tocco a capacità (PCAP)
La tecnologia touch PCAP (Projected Capacitive) offre una risposta rapida e sensibile e un'affidabilità di livello professionale.
la tecnologia di schermo touch capacitivo proiettato è progettata per applicazioni industriali, mediche e automobilistiche rigorose.che è una soluzione integrata incorporata che aiuta a semplificare la catena di fornitura e l'assemblaggio.
![]()
Vetro di copertura:
1Forma: dimensioni, forme, trattamenti dei bordi, fori e tagli su misura
2. Colore: stampa in seta, logo
3Materiale di vetro: vetro Gorilla, vetro temperato, PMMA
4Trattamenti: specchio, AG, AR, AF
Sensore:
1. Materiale sensore: vetro, pellicola, pellicola+film
2FPC: Disegno di forma facoltativo
3. IC: EETI, ILITEK, SIS, Cypress, Focaltech, Goodix e così via
4Interfaccia: I2C, USB, RS232
![]()
![]()
![]()
