Dettagli:
|
| Prodotto: | 1Display TFT da 0,77 pollici | Schermata tattile: | Optioinal |
|---|---|---|---|
| Risoluzione: | 128x160 | Dimensione di vetro di copertura: | Personalizzabile |
| Direzione di visione: | 12:00 | Interfaccia: | Mpu 8 bit |
| Numero di pin: | 20 PERNI | Connessione: | Saldatura |
| Luminanza di superficie: | 250 cd/m2 | Durata di vita del LED: | 40,000 ore |
| Temperature operative.: | da -20°C a +70°C | Rispetto: | Compliance REACH e RoHS |
| Evidenziare: | Modulo LCD TFT piccolo,Modulo LCD TFT 128x160,Modulo a 1 |
||
1Display LCD TFT da 77 pollici MPU 8 bit 128x160Descrizione del prodotto
SF-TS177H-8784A-Nè una modalità ritratto da 1,77 polliciModulo LCD TFT con risoluzione di 128x160 punti. Supporta interfaccia mpu 8 bit, ampiamente utilizzato in dispositivi portatili, dispositivi medici e alcuni altri dispositivi elettronici di piccola dimensione.il suo modulo LCD TFT è integrato con IC ILI9163V (compatibile con ST7735 IC).Questo modulo è dotato di pannello di superficie anti-abbagliamento, direzione di visione a mezzogiorno, inversione di scala di grigi a 6 ore.
SF-TS177H-8784A-NIl modulo è un TFT-LCD in modalità ritratto ed è disponibile anche per l'opzione touch screen resistivo la cui parte no.SF-TS177H-8784A-TLe temperature di lavoro vanno da -20°C a +70°C; le temperature di conservazione vanno da -30°C a +80°C.
| Prodotto: | 1Display TFT da 77 pollici | Schermo tattile: | Opzionale |
|---|---|---|---|
| Risoluzione: | 128x160 | Dimensione del vetro di copertura: | Personalizzabile |
| Direzione di visione: | 12:00 | Interfaccia: | Mpu 8 bit |
| Numero di pin: | 20 pin | Collegamento: | Saldatura |
| Luminanza superficiale: | 250 Cd/m2 | Durata di vita del LED: | 40000 ore |
| Temperatura di funzionamento: | -20°C a +70°C | Rispetto: | Compliance REACH e RoHS |
Display LCD TFT da 1,77 pollici Dscroccare
Descrizione del PIN
| - No, no, no. | Nome PIN | I/O | Descrizione |
| 1 | LED- | O | Catodo a LED |
| 2 | LED+ | O | Anodo a LED |
| 3 | GND | Io... | Terreno |
| 4 | VDD | Io... | Fornitura di alimentazione 2.8V Voltaggio |
| 5 | NC | - | Lascia aperto |
| 6 | NC | - | Lascia aperto |
| 7 | CS | Io... | Pin di ingresso per il segnale di selezione del chip |
| 8 | RISET | Io... | Segnale di ingresso LCM Reset |
| 9 | RS | Io... | Segnale di registrazione selezionato |
| 10 | /WR | Io... | Scrivere il pin di ingresso del segnale di strobe |
| 11 | /RD | Io... | Leggere il pin di ingresso del segnale stroboscopico |
| 12-19 | DB7-DBO | I/O | Visualizzazione dei dati di ingresso/uscita |
| 20 | GND | Io... | Terreno |
| Articolo | Il simbolo | Valore | Unità |
| Tensione di alimentazione per la logica | VDD | 1.6~3.3 | V. |
| Voltaggio di ingresso | Vino | VDD + 0.3 | V. |
| Temperatura di funzionamento | Topr | - Da 20 a 70 | °C |
| Temperatura di conservazione | Tstg | - Da 30 a 80 | °C |
Caratteristiche della corrente continua (VDD=2,8V,Ta=25°C)
| Articolo | Il simbolo | Min. | Tipo | Max. | Unità | Condizione di prova |
| tensione di funzionamento | VDD | 2.6 | 2.8 | 3.3 | V. | - |
| Corrente di alimentazione | IDD | - | - | 5 | mA | VDD = 2,8V, Ta = 25°C |
| Voltaggio di ingresso | HIV | 0.8VDD | - | VDD | V. | - |
| VIL | 0 | - | 0.2VDD | V. | ||
| Corrente di fuga di ingresso | IIL | - Uno.0 | - | 1.0 | mA | VIN=VDD o VSS |

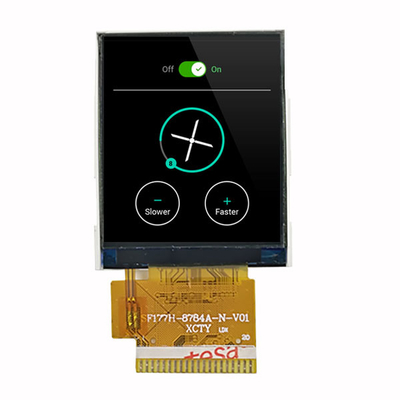

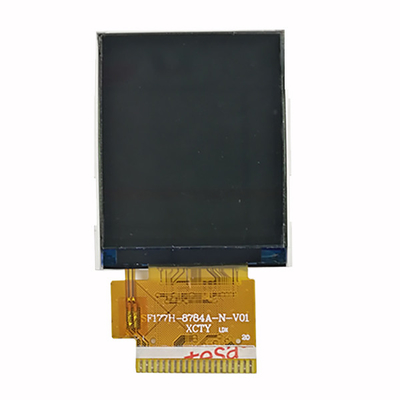

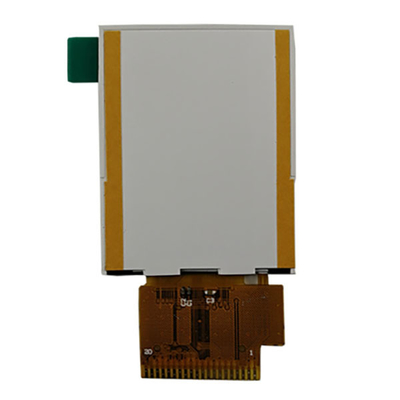

Display LCD TFT 1,77 pollici Immagine del prodotto
