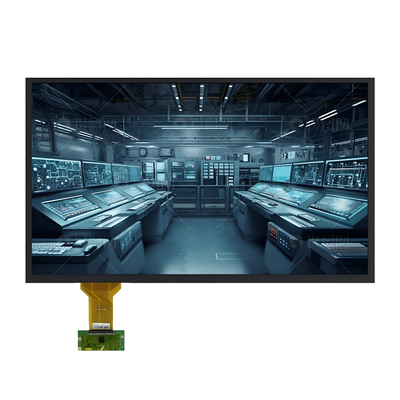

Modulo display LCD TFT industriale Full HD 1080p Touch capacitivo multi-touch a 10 punti Luminosità 1000nits Interfaccia eDP

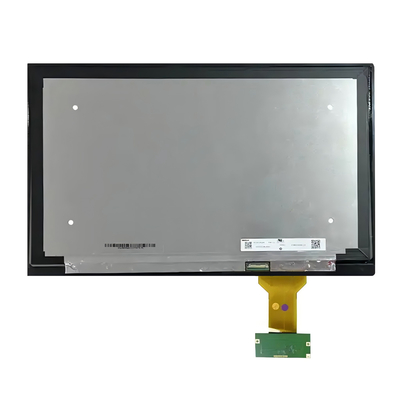

Modulo display LCD TFT industriale Full HD 1080p Touch capacitivo multi-touch a 10 punti Luminosità 1000nits Interfaccia eDP

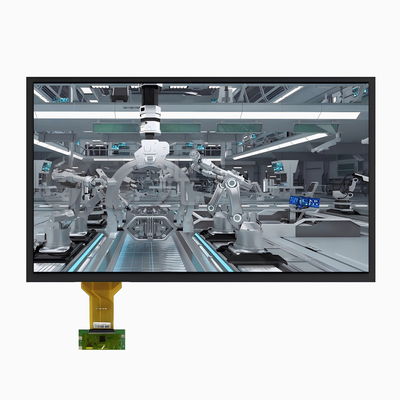

Modulo display LCD TFT industriale Full HD 1080p Touch capacitivo multi-touch a 10 punti Luminosità 1000nits Interfaccia eDP Modulo display LCD TFT industriale Full HD 1080p Touch capacitivo multi-touch a 10 punti Luminosità 1000nits Interfaccia eDP Modulo display LCD TFT industriale Full HD 1080p Touch capacitivo multi-touch a 10 punti Luminosità 1000nits Interfaccia eDP

Grande immagine :  Modulo display LCD TFT industriale Full HD 1080p Touch capacitivo multi-touch a 10 punti Luminosità 1000nits Interfaccia eDP

Dettagli:
Luogo di origine: ShenZhen / Cina
Marca: SAEF
Certificazione: ISO9001 / ISO14000
Numero di modello: SFTO1330SM-7208A3CT2
Termini di pagamento e spedizione:
Quantità di ordine minimo: 3 pezzi
Prezzo: The lowest market price guaranteed
Imballaggi particolari: Pacchetto standard di esportazione
Tempi di consegna: 1-5 settimane
Termini di pagamento: PayPal, T/T, Western Union, Ali-Pay, WeChat Pay
Capacità di alimentazione: 3000K pcs al mese

Modulo display LCD TFT industriale Full HD 1080p Touch capacitivo multi-touch a 10 punti Luminosità 1000nits Interfaccia eDP

descrizione
Dimensione schermo: 13,3 pollici diagonale Risoluzione: 1920×1080 pixel (RGB)
Temperatura di stoccaggio.: da -20°C a +70°C Temperatura operativa.: -30°C a +80°C
Luminosità: 1000 cd/m² Rapporto di contrasto: 10001:1 (Tipico.)
Interfaccia: eDP 1.2 a 2 corsie (2.7Gbps) Alimentazione: 3.3V CC (Logica), 12V/24V (Retroilluminazione)
Trattamento superficiale: Rivestimenti AG/AR/AF (Selezionabili) Tecnologia tattile: Pannello sensoriale capacitivo
Copertura di vetro: Vetro Gorilla/Vetro Temperato/PMMA Punti di contatto: 10 punti multi-touch
Interfaccia touch: I2C/USB/RS232 (configurabile) Opzioni IC: EETI, ILITEK, Cypress, Goodix
Personalizzazione: Stampa in seta, logo, ritagli Rispetto: Compliance REACH e RoHS
Evidenziare:

Modulo display LCD industriale 1080p

,

Modulo display LCD TFT Full HD

,

Esposizione di TFT LCD dell'interfaccia dell'EDP



Display TFT industriale ultra-luminoso per ambienti esigenti



L'SFTO1330SM-7208A3CT2 è un modulo LCD Full HD TFT da 13,3 pollici ad alte prestazioni progettato per applicazioni industriali che richiedono una visibilità, durata e sensibilità al tatto eccezionali.Con un'abbagliante luminosità di 1000nits e una gamma di colori NTSC del 72%, questo display offre immagini cristalline anche in condizioni di alta illuminazione ambientale.La tecnologia capacitive touch integrata con rivestimento antirallentamento (durezza 6H) garantisce un input affidabile in ambienti difficili come le fabbriche, chioschi all'aperto e attrezzature mediche.



Caratteristiche chiave

  • Chiarezza Full HD: risoluzione 1920×1080 con 16,7 milioni di colori per testo, grafica e video nitidi.

  • Interfaccia eDP ad alta velocità: 2-lane Embedded DisplayPort (2,7 Gbps) garantisce una trasmissione dei dati senza soluzione di continuità.

  • Funzionamento ad ampia temperatura: prestazioni affidabili da -20°C a +70°C (mantenimento: da -30°C a +80°C).

  • 50,000-ora di retroilluminazione a LED: progettazione efficiente dal punto di vista energetico con durata prolungata per una manutenzione ridotta.

  • Durabilità di livello industriale: superficie antiabbagliamento, costruzione resistente agli urti e conformità RoHS.

  • Facile integrazione: supporta l'assorbimento PWM, le interfacce touch I2C/USB/UART e l'input di corrente continua (3.3V logica, 12V/24V retroilluminazione).

Eccellenza tecnica

  • Performance ottica: angoli di visione di 85°, rapporto di contrasto 800:1 e tempo di risposta di 30 ms.

  • Sensibilità al tatto: funziona perfettamente con i guanti, nella nebbia / umidità della superficie e supporta il multi-touch.

  • Progettazione robusta: profilo sottile (profondità 5,2 mm), leggero e connettore blindato EMI (I-PEX 20455-030E).

  • Affidabilità certificata: certificato ISO 9001/14001, testato per 72 ore per umidità/urto termico.

Applicazioni ideali

  • Pannelli HMI industriali

  • Termini POS/retail

  • Apparecchiature di diagnostica medica

  • Sistemi di videoconferenza

  • Trasporti e infotainment

  • Macchine automatiche intelligenti

Perché scegliere questo display?

Progettato da Saef Technology Limited (Shenzhen), lo SFTO1330SM-7208A3CT2 combina tecnologia ottica all'avanguardia con robustezza industriale.La sua interfaccia eDP semplifica l'integrazione con i sistemi embedded, mentre il touchscreen capacitivo migliora l'interazione con l'utente.Questo modulo è ottimizzato per un funzionamento 24 ore su 24 e 7 giorni su 7 in Europa e Nord America..



Richiesta di personalizzazione

ContattoSales2@saef.com.cnper le versioni sigillate IP65, le opzioni capacitive touch o i disegni personalizzati delle lunette.





Dimensioni esterne

Modulo display LCD TFT industriale Full HD 1080p Touch capacitivo multi-touch a 10 punti Luminosità 1000nits Interfaccia eDP 0



Definizione del pin dell'interfaccia



Numero PIN. Il simbolo I/O Funzione
1 CABC_ EN / NC - Riservato per CD
2 H_GND P Tiro ad alta velocità
3 Corridoio 1_N Io... Corridoio di collegamento di segnale di completamento 1
4 Corridoio1_P Io... Linea di collegamento del segnale vero 1
5 H_GND P Tiro ad alta velocità
6 Strada 0_N Io... Corridoio di collegamento del segnale complementare 0
7 Linea 0_P Io... Strada di collegamento del segnale vero 0
8 H_GND P Tiro ad alta velocità
9 AUX_CH_P Io... Canali ausiliari del segnale vero
10 AUX_CH_N Io... Canali ausiliari del segnale complementare
11 H_GND P Tiro ad alta velocità
12 LCD_VDD P Logica LCD e potenza del driver (3,3V)
13 LCD_VDD P Logica LCD e potenza del driver (3,3V)
14 NC Io... Riservato all'uso dei fabbricanti di LCD
15 LCD_GND P Logica LCD e messa a terra del conducente
16 LCD_GND P Logica LCD e messa a terra del conducente
17 HPD O Pin di segnale HPD
18 LED-1 P Sfondo di luce
19 LED-2 P Sfondo di luce
20 LED-3 P Sfondo di luce
21 LED-4 P Sfondo di luce
22 BL_ ENABLE Io... Accensione/disattivazione della retroilluminazione
23 BL_PWM_DIM Io... Sistema PWM
24 SCL/NC - Riservato all'uso dei fabbricanti di LCD
25 SDA/NC - Riservato all'uso dei fabbricanti di LCD
26 BL_PWR P Potenza della retroilluminazione
27 BL_PWR P Potenza della retroilluminazione
28 BL_PWR P Potenza della retroilluminazione
29 BL_PWR P Potenza della retroilluminazione
30 NC - Riservato all'uso dei fabbricanti di LCD





Caratteristiche ottiche



Parametro Condizioni Un minuto. Tipo. - Max, ti prego. Unità

L'angolo di visione (CR>10)

Orizzontale θL - 85 -

grado

    θ R - 85 -
  Verticale θT - 85 -
    θB - 85 -
Rapporto di contrasto Centro 600 800 - -
Tempo di risposta Tr+Td - 30 35 ms

CF Colorazione cromatica(CIE1931)

X rosso

Tipo.

- Zero.05

TBD

Tipo.

+0.05

-
  Rosso y   TBD   -
  X verde   TBD   -
  Verde y   TBD   -
  X blu   TBD   -
  Blu y   TBD   -
  X bianco   (0,323)   -
  Bianco y   (0,379)   -
Rapporto NTSC %   (72)   -

Centro Luminosità di bianco

Anno di applicazione 800 1000   cd/m2





Caratteristiche della retroilluminazione



Parametro Il simbolo Un minuto. Tipo. - Max, ti prego. Unità
Tensione di alimentazione VBL 5 12.0 37 V.

Corrente di alimentazione per retroilluminazione

ILED 6

-

25 mA
Fornitore di alimentazione per il retroilluminazione PLED 0.18 - 5.55 W
Voltaggio del segnale luminoso modulato VPWM H 1.2 - 5.0 V.
  VPWM L 0 - 0.6 V.
Rapporto di controllo della luminosità Compiti 1 - 100 %
Frequenza di controllo della luminosità fPWM 100 - 1,600 KHz
LED-BL ON/OFF Alta tensione VCNTH 1.2   5.0 V.
LED-BL ON/OFF bassa tensione VCNTL 0 - 0.6 V.
Durata di vita del LED - 40,000 50,000 - h





Specifica CTP



Categoria Parametro Specificità
Generale Struttura Vetro di copertura + vetro DITO
Rafforzamento delle lenti di copertura Rafforzati chimicamente
Durezza superficiale della copertura della lente ≥ 6H (durezza della matita)
Tasso di trasmissione della luce ≥ 85%
Temperatura di funzionamento -20°C ~ +70°C, RH ≤ 85%
Temperatura di conservazione -30°C ~ +80°C, RH ≤ 85%
Altri dispositivi Interfaccia IIC / USB / UART
IC a contatto IL12511
Tensione di alimentazione (VDD) 3.3V o 5V (selezionabile)
Resistenza dell'ospite (SDA/SCL) Configurabile sulla scheda principale
Ambiente Condizioni di esercizio Funzionamento in nebbia/acqua superficiale
Proprietà della superficie Inchiostro di superficie Anti-UV
Trattamento superficiale Antiabbagliamento (Nebbia: 10%)
Laminatura LCD-TP OCA (Adesivo trasparente)
Rispetto Norme materiali Compatibile con la RoHS e senza alogene





Immagine del prodotto

Modulo display LCD TFT industriale Full HD 1080p Touch capacitivo multi-touch a 10 punti Luminosità 1000nits Interfaccia eDP 1



Modulo display LCD TFT industriale Full HD 1080p Touch capacitivo multi-touch a 10 punti Luminosità 1000nits Interfaccia eDP 2
