Cina Display TFT industriale 13,3 pollici, 13,3 pollici FHD Risoluzione Industrial Capacitive Touch LCD Monitor

Display TFT industriale 13,3 pollici, 13,3 pollici FHD Risoluzione Industrial Capacitive Touch LCD Monitor Descrizione del prodotto

SFTO1330JD-7057A-CT TFT LCD display è un modulo TFT LCD a matrice attiva a colori da 13,3 pollici che utilizza TFT ′′ di silicio amorfo (Thin Film Transistors) come dispositivi di commutazione attivi.SFTO1330JD-7057A-CT TFT LCD display modulo ha un 13.3 pollici diagonalmente misurata area attiva con risoluzioni Full-HD (1920 pixel orizzontali per 1080 pixel verticali).Punti BLUE disposti in striscia verticale e questo modulo può visualizzare 16.7M ((arrotondato) ((6bit+2FRC) colori e gamma di colori 72%.

SFTO1330JD-7057A-CT display LCD TFT è la dimostrazione di grafica e testi su un 1920×3×1080 pannello di punti con 16,7M colori utilizzando eDP (Embedded Display Port) Ver1.2 interfaccia e fornendo +3.tensione di alimentazione 3VDC per la guida del pannello TFT-LCD.In questo display LCD SFTO1330JD-7057A-CT TFT, sono incorporati filtri a colori per un'eccellente prestazione cromatica per realizzare immagini più luminose e chiare,rendendo questo display ottimale per l'uso in applicazioni multimediali.Visualizzazioni ottimali in tutte le direzioni.Senza controllore LED a controllore di retroilluminazione.Specificità della velocità di trasferimento EDP: 2.7Gbps/2 corsia 8bit.

* Tipo di riserva
* Interfaccia eDP
* Risposta ad alta velocità
* Profondità di colore a 6 bit (Hi-FRC), Display 16.7M colori
* retroilluminazione a bordo incorporata (LED)
* Compatibile con RGB98% e NTSC72%
* Alto rapporto luminosità/contrasto, basso riflesso e ampio angolo di visione
* DE (data enable) solo
* Libero di Rohs e Halogen
* TEO 6.0, ES6.0 Conforme
* Correzione gamma

Caratteristiche:

Display TFT industriale 13,3 pollici, 13,3 pollici FHD Risoluzione Industrial Capacitive Touch LCD Monitor Disegno del prodotto

Definizione del pin di visualizzazione

1 NC Nessuna connessione

2 H-GND Terreno

3 LAN1_N Link di segnale complementare _Lane1

4 LAN1_P True Signal Link _Lane1

5 H-GND Terreno

6 LAN0_N collegamento di segnale complementare _Lane0

7 LAN0_P True Signal Link _Lane0

8 H-GND Terra ad alta velocità

9 AUXP True Signal Link _Auxiliary Channel (Canali ausiliari)

10 AUXN Link di segnale complementare _Canale ausiliario

11 H-GND Ground

12 L'alimentazione LCD_VCC, 3.3V (tipico)

13 Fornitore di alimentazione LCD_VCC, 3.3V (tipico)

14 BIST Abilitare l'autotest del pannello

15 H-GND Ground

16 H-GND Ground

17 HPD HPD ((Hot Plug Detect) Pin di segnale

18 BL_GND Terreno ad alta velocità

19 BL_GND Terreno ad alta velocità

20 BL_GND Terra ad alta velocità

21 BL_GND Terreno ad alta velocità

22 BL_EN Lampada di fondo accesa/spenta

23 BL_PWM Dimming della retroilluminazione PWM

24 NC Nessuna connessione

25 NC Nessuna connessione

26 Potenza di retroilluminazione BL_PWR

27 Potenza di retroilluminazione BL_PWR

28 Potenza di retroilluminazione BL_PWR

29 Potenza di retroilluminazione BL_PWR

30 NC Nessuna connessione

PCAB USB Pin Definizione

1 VCC

2 USB-

3 USB+

4 GND

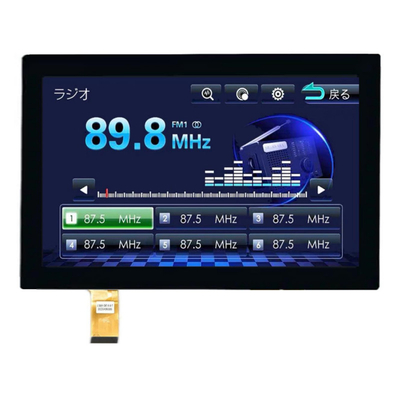

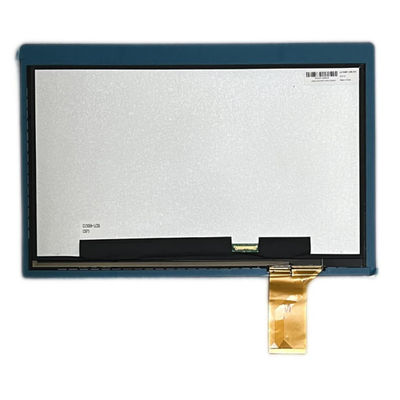

Cina Display TFT industriale 13,3 pollici, 13,3 pollici FHD Risoluzione Industrial Capacitive Touch LCD Monitor Immagine del prodotto

Impianti di fabbrica e certificati

Tocco di capacità prevista (PCAP)

La tecnologia touch PCAP (Projected Capacitive) offre una risposta rapida e sensibile e un'affidabilità di livello professionale.

La tecnologia di touch screen capacitive proiettata è progettata per applicazioni industriali, mediche e automobilistiche rigorose.che è una soluzione integrata incorporata che aiuta a semplificare la catena di fornitura e l'assemblaggio.

Vetro di copertura:

1Forma: dimensioni e forme personalizzate, trattamenti dei bordi, fori e ritagli
2. Colore: stampa in seta, logo
3Materiale di vetro: vetro Gorilla, vetro temperato, PMMA
4Trattamenti: specchio, AG, AR, AF

Sensore:
1. Materiale sensore: vetro, pellicola, pellicola+film
2FPC: Disegno di forma facoltativo
3. IC: EETI, ILITEK, SIS, Cypress, Focaltech, Goodix e così via
4Interfaccia: I2C, USB, RS232

Introduzione dei materiali di incollaggio OCA touch screen

Con lo sviluppo della tecnologia, sempre più dei nostri dispositivi elettronici, specialmente lo sviluppo di touch screen,sono sempre più elevati per i materiali ottici per la struttura di legame ottico, che devono avere trasparenza incolore, trasmissione della luce superiore al 98%, buona resistenza al legame, possono essere induriti a temperatura ambiente o media,e presentano le caratteristiche di un ridotto restringimento di stabilizzazione, questo adesivo è chiamato adesivo ottico. Adesivi ottici realizzati in diversi materiali come silicone, resina acrilica, poliestere insaturi, poliuretano, resina epossidica, ecc.

1Cos' è l' OCA?

OCA (Optically Clear Adhesive) è un nastro adesivo a doppio lato senza materiale di matrice ottenuto trasformando la colla acrilica ottica in materiale privo di substrato,e quindi laminare uno strato di pellicola di rilascio sugli strati superiore e inferiore.

2. Vantaggi dell' OCA

Alta pulizia, elevata trasmissione luminosa, bassa foschia; Lo spessore dello strato adesivo è uniforme e la piattezza è elevata; Alta adesione e elevata resistenza all'incollaggio dopo la laminazione;da morbido a duro, da duro a duro può essere montato, e il materiale adatto ha una vasta applicabilità.

3- Società di produzione OCA

3M e tesa sono le principali, e la capacità produttiva 3M è occupata per lungo tempo principalmente dai produttori tradizionali di LCD e occupa sostanzialmente il mercato di fascia più alta;Mitsubishi e Nitto Denko dal Giappone, la Corea del Sud è LG Chem e SKC dalla Corea del Sud.

4Che cos' è l' OCR?

L'OCR (Optical Clear Resin) è una sorta di colla ottica, perché la colla è allo stato liquido, è anche nota come colla ottica liquida, colla ottica ad acqua o LOCA.la colla è incolore e trasparente, con una trasmissione luminosa superiore al 98% e con caratteristiche di ridotta resistenza alla contrazione e all'ingrigorimento.L'OCR ha vantaggi unici in termini di grandezza, superfici curve, ambienti difficili e altri campi.

5. Vantaggi di OCR/LOCA

1) Forte applicabilità, una colla può corrispondere a una varietà di prodotti di laminazione;

2) La colla liquida ha una forte fluidità, non è sensibile allo spessore dell'inchiostro e ha un buon riempimento delle lacune;

3) È adatto per la laminazione di grandi dimensioni e non vi è alcuna restrizione sulle dimensioni del prodotto di laminazione;

4) È adatto per la laminazione superficiale o per la laminazione di strutture complesse;

5) elevato rendimento di laminazione e buone prestazioni di rielaborazione;

6) Legame chimico, il legame è meno influenzato dalla temperatura e la stabilità del legame è forte.

6. società di produzione OCR/LOCAsono: Wacker, Henkel, Momentive, DuPont;

SAEF Technology si impegna a fornire soluzioni complete per materiali funzionali per le industrie intelligenti e touch,e ha sviluppato prodotti OCR in silicone ad alta sensibilità per touch screen utilizzati nel processo di laminazione ottica di componenti di visualizzazione come il vetro di coperturaLa combinazione di OCR in silicone e vetro A/R risolve perfettamente il problema della perdita di luce nello strato d'aria tra il touch screen e il display,che può aumentare il contrasto del 400% alla luce solare e migliorare la visibilità del touch screen all'interno e all'esterno. OCR in silicone per pannelli touch ad alta sensibilità può essere utilizzato a lungo nell'intervallo -50-200°C,che migliora le prestazioni affidabili del display e quindi prolunga la vita del prodotto di visualizzazioneRispetto ai componenti montati sul telaio, la silicone OCR/LOCA per touch screen ad alta sensibilità può anche ridurre l'impatto degli impatti esterni, migliorare la resistenza agli impatti e la resistenza alla piegatura.e aumentare l'affidabilità degli schermi touchL'OCR in silicone liquido consente una vasta gamma di spessori di adesione del prodotto, riempie meglio i vuoti tra inchiostri e rivestimenti e consente disegni più sottili.
