Dettagli:
|
Tipo di visualizzazione: | LCD TFT industriale | Dimensione dello schermo: | 15.6 pollici (365.72×220.39mm Bezel) |
---|---|---|---|
Risoluzione: | 1920×1080 FHD (Passo pixel 0,179 mm) | luminosità massima: | 1500 cd/m² (Tip) |
angolo di visione: | 85°/85°/85°/85° (CR≥10) | Temperatura operativa.: | -30°C a +85°C (Certificato Ampia Temperatura) |
Interfaccia: | 40-pin 2ch LVDS (I-PEX 20455-040E) | Input di potenza: | 3.3V CC ±10% (4W Tip., 5W Max) |
Rapporto di contrasto: | 8001 (tipo) | Lampade di sfondo: | Barra luminosa LED esterna |
Durata dei LED: | 24.35W, durata di vita di 50.000 ore | Gamma di colori: | 72% NTSC |
Applicazione: | HMI, macchinari per esterni, automotive, medici | Rispetto: | Compliance REACH e RoHS |
Evidenziare: | Display LCD TFT industriale da 1500 nit,Display LCD TFT industriale LVDS |
Progettato per ambienti industriali estremi
SFTO1560RX-7312AN è un LCD TFT ad alta luminosità da 15,6 pollici costruito per resistere a condizioni difficili.offre una visibilità senza compromessi alla luce diretta del sole o a temperature di congelamento , automazione delle fabbriche e chioschi all'aperto.
Robustezza industriale
Durabilità di livello militare: convalidata attraverso 100 cicli di scossa termica, test di vibrazione da 10 a 55 Hz e protezione ESD da ± 12 kV.
50,000-Hour LED Backlight: barra luminosa esterna con ingresso 45,1V (IP67 opzionale) per una manutenzione minima.
Superficie resistente alle sostanze chimiche: rivestimento antiriflesso 3H resistente agli agenti di pulizia industriali.
Caratteristiche di integrazione intelligente
Interfaccia LVDS Plug & Play: connettore a 40 pin (I-PEX 20455) con controllo di scansione inversa per il montaggio flessibile.
Ritenzione dell'immagine zero: la modalità del segnale DE-only impedisce il burn-in durante il funzionamento 24/7.
Progettazione a bassa potenza: consumo tipico di 4 W a 3,3 V riduce il carico termico del sistema.
Certificato per l'impiego globale
• Compatibile con l'UE RoHS/REACH
• Certificato ISO 9001 (Qualità) e 14001 (Ambiente)
• Garanzia funzionale di 1 anno
Affidabile per le industrie:
✅ Macchine pesanti: pannelli di controllo degli escavatori, display agricoli
✅ Trasporti: cruscotti aerei, sistemi di navigazione marittima
✅ Medica: apparecchiature diagnostiche, monitor portatili
✅ Energia: piattaforme petrolifere, terminali di controllo dei parchi solari
Richiesta di personalizzazioneContattoSales2@saef.com.cnper le versioni IP, integrazione touchscreen o cornici personalizzate.
Specificità
Articolo | Specificità | Unità |
Dimensione dello schermo | 15.6 reale diagonale | |
Apertura di Beael | 365.72x220.39x12.5 | mm |
Numero di pixel | 1920 x RGB x 1080 | pixel |
Pitch dei pixel | 00,17925 (H) x 0,17925 (V) | mm |
Area di visualizzazione | 344.16 x 193.59 | mm |
Colori di visualizzazione | 16.7M | colore |
Modalità di trasmissione | Normalmente nero | - |
Trattamento superficiale | tipo AG, rivestimento duro 3H, | - |
Consumo di energia | Cella totale | |
TC | 8100 | k |
NTSC | 72 (tipo) | % |
Dimensioni esterne
Definizione del pin dell'interfaccia
Pin | Nome | Descrizione |
1 | NC | Non c'è connessione, questo pin dovrebbe essere aperto. |
2 | NC | Non c'è connessione, questo pin dovrebbe essere aperto. |
3 | NC | Non c'è connessione, questo pin dovrebbe essere aperto. |
4 | NC | Non c'è connessione, questo pin dovrebbe essere aperto. |
5 | NC | Non c'è connessione, questo pin dovrebbe essere aperto. |
6 | NC | Non c'è connessione, questo pin dovrebbe essere aperto. |
7 | NC | Non c'è connessione, questo pin dovrebbe essere aperto. |
8 | NC | Non c'è connessione, questo pin dovrebbe essere aperto. |
9 | NC | Non c'è connessione, questo pin dovrebbe essere aperto. |
10 | NC | Non c'è connessione, questo pin dovrebbe essere aperto. |
11 | LCD_VCC | LCD logica e potenza del driver 3.3V |
12 | LCD_VCC | LCD logica e potenza del driver 3.3V |
13 | LCD_VCC | LCD logica e potenza del driver 3.3V |
14 | NC | Non c'è connessione, questo pin dovrebbe essere aperto. |
15 | NC | Non c'è connessione, questo pin dovrebbe essere aperto. |
16 | NC | Non c'è connessione, questo pin dovrebbe essere aperto. |
17 | REV_SCAN |
Modo basso → normale. Altezza → Scansione inversa orizzontale e verticale |
18 | RXO0- | Input di dati differenziali LVDS negativi. Canale O0 ( dispari) |
19 | RXO0+ | Input positivo di dati differenziali LVDS. Canale O0 ( dispari) |
20 | RXO1- | Input di dati differenziali LVDS negativi. Canale O1 ( dispari) |
21 | RXO1+ | Input positivo di dati differenziali LVDS. Canale O1 ( dispari) |
22 | RXO2- | Input di dati differenziali LVDS negativi. Canale O2 ( dispari) |
23 | RXO2+ | Input positivo di dati differenziali LVDS. Canale O2 ( dispari) |
24 | LCD GND | Logica LCD e messa a terra del conducente |
25 | RXOC- | Input di orologio differenziale LVDS negativo ( dispari) |
26 | RXOC+ | Input di orologeria differenziale LVDS positivo ( dispari) |
27 | LCD GND | Logica LCD e messa a terra del conducente |
28 | RXO3- | Input di dati differenziali LVDS negativi. canale O3 (odd) |
29 | RXO3+ | Input di dati differenziali positivi LVDS. Canale O3 ( dispari) |
30 | RXE0- | Input di dati differenziali LVDS negativi. Canale E0 (pari) |
31 | RXE0+ | Input di dati differenziali LVDS positivi. Canale E0 (pari) |
32 | RXE1- | Input di dati differenziali LVDS negativi. Canale E1 (pari) |
33 | RXE1+ | Input positivo di dati differenziali LVDS. Canale E1 (pari) |
34 | LCD GND | Logica LCD e messa a terra del conducente |
35 | RXE2- | Input di dati differenziali LVDS negativi. Canale E2 (pari) |
36 | RXE2+ | Input positivo di dati differenziali LVDS. Canale E2 (pari) |
37 | RXEC- | Input di orologio differenziale LVDS negativo (pari) |
38 | RXEC+ | Input di orologeria differenziale LVDS positivo (pari) |
39 | RXE3- | Input di dati differenziali LVDS negativi. Canale E3 (pari) |
40 | RXE3+ | Input positivo di dati differenziali LVDS. Canale E3 (pari) |

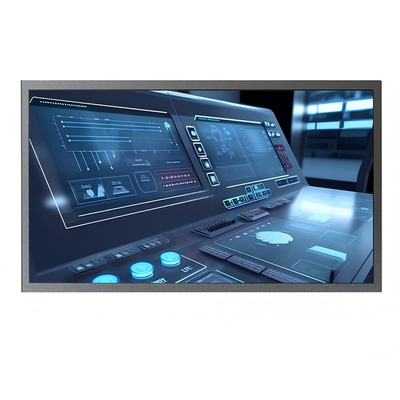

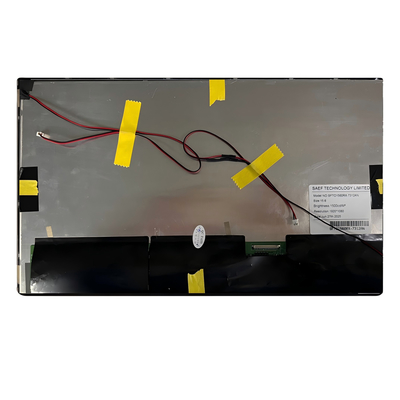

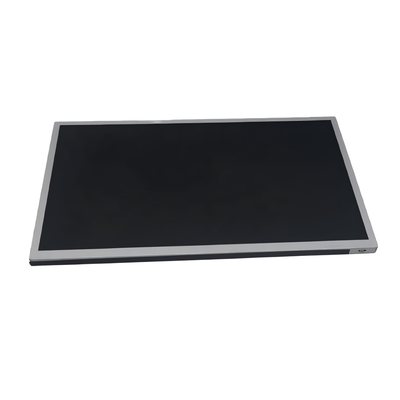

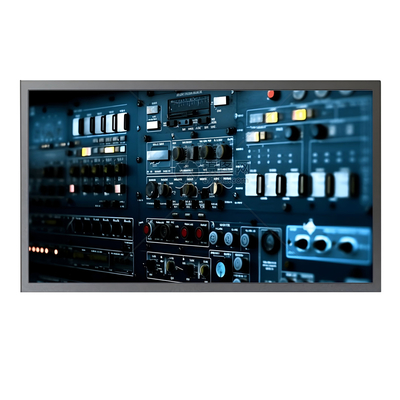

Immagine del prodotto
