Dettagli:
|
| Prodotto: | Esposizione a 10,1 pollici di TFT LCD | Risoluzione: | 800*1280 Pixel |
|---|---|---|---|
| touch screen: | con PCT | Direzione di visione: | IPS Tutti gli angoli di visione |
| interfaccia: | MIPI | Numero di pin: | 40 |
| Connessione: | Collegamento | Luminanza di superficie: | 300 cd/m2 (personalizzabile) |
| IC del driver: | JD9365DA-H3 | Durata di vita del LED: | 40,000 ore |
| Temperatura operativa.: | da -20°C a +70°C | Struttura della CTP: | sol + sol |
| CTP driver: | GT9271 | Rispetto: | Compliance REACH e RoHS |
| Evidenziare: | Esposizione a 10,1 pollici di TFT LCD,Display LCD TFT per autoveicoli |
||
Su questo prodotto: SFTO1010YX-7239ACT
Aggiornate i vostri dispositivi con il display LCD TFT da 10,1 pollici, una soluzione versatile e ad alte prestazioni progettata per una vasta gamma di applicazioni.apparecchi per la visualizzazione automobilistica, o chioschi interattivi, questo display offre eccezionale chiarezza, durata e funzionalità.
Caratteristiche chiave
Applicazioni
Perché scegliere noi?
Come produttore di display TFT affidabile, siamo specializzati nel fornire soluzioni personalizzabili di alta qualità su misura per le vostre esigenze.Display LCD TFT da 1 pollice combina tecnologia all'avanguardia e convenienza, rendendolo la scelta ideale per il vostro prossimo progetto.
Esplora la nostra gamma completa
Dai display industriali alle soluzioni IoT, offriamo una vasta gamma di prodotti per soddisfare le vostre esigenze.
Specificativi generali
| Parametro | Specificità | Unità |
| Dimensione LCD | 10.1 | centimetro |
| Dimensione di contorno LCM | 143.00 ((H) X228.6 ((V) X2.6 ((T) | mm |
| Area attiva | 135.36 ((H) X216.58 ((V) | mm |
| Numero di pixel | 800RGB ((H) X1280 ((V) | pixel |
| Pixel pitch H XV | 0.1692 ((H) X 0.1692 ((V) | mm |
| Disposizione dei pixel | RGB Striscia verticale | colori |
| Colori di visualizzazione | 16.7M | |
| Modalità di visualizzazione | Normalmente nero | |
| Gamma di colori | Tipico 56%, minimo 52%. | NTSC |
| Brillantezza | Tipo: 300, Min: 250 | cd/m2 |
| LED Q'ty | 32 (4 serie 8 parallele) | |
| L'angolo di visione (CR 10) | Tipo:80/80/80/80 | |
| Rapporto di contrasto | Tipo 1000:1,min 800:1 | |
| IC del driver | JD9365DA-H3 | |
| Interfaccia | MIPI 3/4 corsia (default 4 corsia) | |
| Peso del modulo | TBD | g |
| IC a contatto | GT9271 | |
| Struttura del tatto | G+G |
Disegno di contorno
Disegno di contorno touchscreen
Descrizione del pin dell'interfaccia
| Numero PIN. | Il simbolo | Funzione |
| 1 | NC | Nessuna connessione |
| 2 | VCC | Fornitura di alimentazione 3.3V |
| 3 | IOVCC | Fonte di alimentazione 1,65 ~ 3,3 V |
| 4 | GND | Terreno |
| 5 | RST(GRB) | LCM Global reset ((Reset:H=IOVCC) |
| 6 | NC | Nessuna connessione |
| 7 | GND | Terreno |
| 8 | D0- | Input dei dati differenziali MIPI (negativo) |
| 9 | D0+ | Input dei dati differenziali MIPI (positivo) |
| 10 | GND | Terreno |
| 11 | D1- | Input dei dati differenziali MIPI (negativo) |
| 12 | D1+ | Input dei dati differenziali MIPI (positivo) |
| 13 | GND | Terreno |
| 14 | CLK- | Input di orologio differenziale MIPI (negativo) |
| 15 | CLK+ | Input di orologio differenziale MIPI (positivo) |
| 16 | GND | Terreno |
| 17 | D2- | Input dei dati differenziali MIPI (negativo) |
| 18 | D2+ | Input dei dati differenziali MIPI (positivo) |
| 19 | GND | Terreno |
| 20 | D3- | Input dei dati differenziali MIPI (negativo) |
| 21 | D3+ | Input dei dati differenziali MIPI (positivo) |
| 22 | GND | Terreno |
| 23-24 | NC | Nessuna connessione |
| 25 | GND | Terreno |
| 26-29 | NC | Nessuna connessione |
| 30 | GND | Terreno |
| 31 | LEDK | Catodo di retroilluminazione |
| 32 | LEDK | Catodo di retroilluminazione |
| 33-38 | NC | Nessuna connessione |
| 39 | LEDA | Anodo di retroilluminazione |
| 40 | LEDA | Anodo di retroilluminazione |
Classificazione massima assoluta
| Articolo | Il simbolo | Valori | Unità | |
| Un minuto. | - Max, ti prego. | |||
|
Voltaggio di potenza |
IOVCC | - Zero.3 | 3.6 | V. |
| VCC | - Zero.3 | 6.0 | V. | |
| AVEE | - Non lo so. | - Non lo so. | V. | |
| Tensione del segnale di ingresso | VI | - Zero.3 | IOVCC | V. |
| Temperatura di funzionamento | TOP | - Venti | 70 | °C |
| Temperatura di conservazione | TST | - Trenta | 80 | °C |
Caratteristiche della retroilluminazione
| Caratteristiche | Il simbolo | Un minuto. | Tipo | - Max, ti prego. | Unità |
| LED Corrente in avanti | Se | - Non lo so. | 180 | 225 | mA |
| LED Voltaggio di ogni stringa LED | VF-string | 11.6 | - Non lo so. | 13.6 | Volti |
| Tempo di vita del LED |
N/A |
30000 |
40000 |
- Non lo so. |
Ora |
| Articolo | Il simbolo | Condizione | Valori | |||
| Un minuto. | Tipo. | - Max, ti prego. | ||||
|
Angolo di visione |
Tu... |
CR ¢10 |
80 | 85 | - | |
| ΘD | 80 | 85 | - | |||
| L | 80 | 85 | - | |||
| ΘR | 80 | 85 | - | |||
| Tempo di risposta | TON+TOFF |
θ=Φ =0 ° Normalmente angolo di visione |
- |
30 | 40 | |
| Rapporto di contrasto | CR | 800 | 1000 |
- |
||
| Luminanza | L | 280 | 300 | - | ||
| Uniformità della luminanza | U U | 75 | 80 | - | ||
|
Colorazione cromatica (CIE1931) |
Bianco |
WX | 0.320 | |||
| WY | 0.346 | |||||
|
Rosso |
RX | 0.644 | ||||
| RY | 0.329 | |||||
|
Verde |
GX | 0.328 | ||||
| GY | 0.565 | |||||
|
Blu |
BX | 0.137 | ||||
| Per | ||||||
| NTSC | 57% | |||||

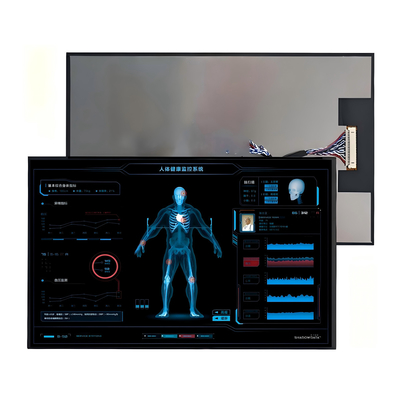

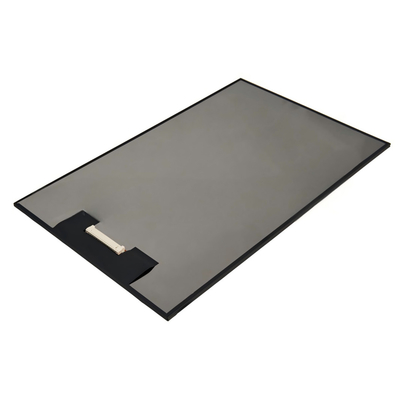

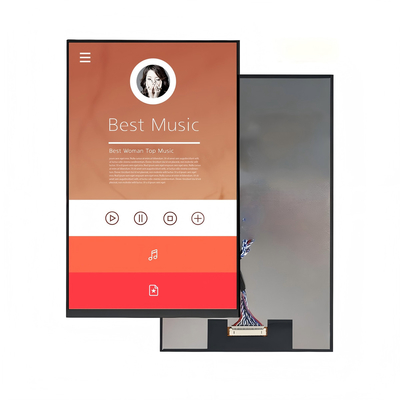

Foto del prodotto
Esami ambientali / affidabilità
| - No, no. | Articolo di prova | Condizione | Commenti |
| 1 | Operazione ad alta temperatura | Ts= +70°C, 240 ore |
Nota 1 IEC60068-2-2, GB2423. 2-89 |
| 2 | Operazione a bassa temperatura | Ta= -20°C, 240 ore | Nota 2 IEC60068-2-1 GB2423.1-89 |
| 3 | Immagazzinamento ad alta temperatura | Ta= +80°C, 240 ore | IEC60068-2-2 GB2423. 2-89 |
| 4 | Immagazzinamento a bassa temperatura | Ta= -30°C, 240 ore | IEC60068-2-1 GB/T2423.1-89 |
| 5 | Immagazzinamento ad alta temperatura e umidità | Ta= +60°C, 90% RH max, 160 ore |
IEC60068-2-3 GB/T2423.3-2006 |
| 6 | Sconto termico (non funzionante) | -30°C 30 min ~ +80°C 30 min Tempo di cambio: 5 min, 30 cicli |
Inizia con il freddo. temperatura, termine con temperatura elevata IEC60068-2-14, GB2423.22-87 |
|
7 |
Discarica elettrostatica (operazione) |
C=150pF, R=330 Ω, 5 punti/pannello L'aria: ±8KV, 5 volte; contatto: ±4KV, 5 (Ambiente: 15°C ~ 35°C, 30% ~ 60%, 86Kpa ~ 106Kpa) |
IEC 61000-4-2 GB/T17626.2-1998 |
|
8 |
Vibrazione (non operativo) |
Intervallo di frequenza: 10~55Hz, colpo: 1.mm Sfoglia: 10Hz~55Hz~10Hz 2 ore per ogni direzione di X.Y.Z. (condizione della confezione) |
IEC 60068-2-6 GB/T2423.5-1995 |
| 9 | Sconvolgimento (non funzionamento) |
60G 6ms, ± X, ± Y, ± Z 3 volte per ogni direzione |
IEC60068-2-27 GB/T2423.5-1995 |
| 10 | Prova di caduta del pacchetto |
Altezza: 80 cm, 1 angolo, 3 bordi, 6 superfici |
IEC60068-2-32 GB/T2423.8-1995 |
