Dettagli:
|
| Prodotto: | LCD TFT da 2,2 pollici | Risoluzione: | 176x220 |
|---|---|---|---|
| IC del driver: | ILI9225G | schermo tattile: | Pannello sensoriale resistivo (facoltativo) |
| Dimensione di vetro di copertura: | Personalizzabile | Direzione di visione: | 12:00 |
| Interfaccia: | SPI 3 line RGB (personalizzabile) | Numero di pin: | 40 pin (personalizzabili) |
| Connessione: | Collegamento (personalizzabile) | Luminanza di superficie: | 200 cd/m2 (nits) (personalizzabile) |
| Durata di vita del LED: | 40,000 ore | Rispetto: | Compliance REACH e RoHS |
| Evidenziare: | 2Display LCD TFT da 2 pollici,Display LCD TFT da 176x220 punti,Interfaccia SPI RGB Display LCD TFT |
||
SF-TC220I-9752C-T SPECIFICAZIONE_IC-ILI9225G.pdf
Interfaccia SPI&RGB con touchscreen TFT LCD 2.2 pollici Introduzione al prodotto
Rapida rassegna del prodotto
Descrizione
SicuroSF-TC220I-9752C-Tè un modulo di display LCD TFT LCD a colori integrali diagonali da 2,2 pollici 176x220 QCIF. Questo modulo LCD TFT da 2,2 pollici è integrato con IC ILI9225G; supporta 3 linee SPI e Interfaccia RGB.SF-TC220I-9752C-Tmodello ha dimensioni di modulo di41.7x56.16x3.35mm e area attiva di 43,56 x 34,85 mm; ha integrato il controller ILI9225G sul modulo, gamma di tensione di alimentazione logica da 1,6V a 3,3V.
Questo modulo LCD TFT da 2,2 ′′ è in modalità ritratto, se si desidera utilizzare la modalità paesaggio si prega di contattarci per ulteriore supporto tecnico.2′′ modulo LCD con luminosità fino a 200 cd/m2 (valore tipico), può funzionare a temperature da -20°C a +70°C; le sue temperature di conservazione variano da -30°C a +80°C.
SF-TC220I-9752C-Tè uno schermo TFT da 2,2 pollici con Resistive Touch Screen (RTP)modulo LCD TFT,Questo modulo LCD è dotato di pannello di superficie anti-abbagliamento, direzione di visione 12 ore, inversione di scala di grigi 6 ore.SF-TC220I-9752C-N.
Prodotto di interfaccia SPI&RGB a schermo tattile TFT LCD resistivo da 2,2 polliciDisegno
Descrizione del PIN
| - No, no, no. | Nome PIN | I/O | Descrizione |
| 1 | LED-A | Io... | Anodo a LED |
| 2 | LED-K | Io... | Catodo a LED |
| 3 | LED-K | Io... | Catodo a LED |
| 4 | LED-K | Io... | Catodo a LED |
| 5 | GND | Io... | Terreno |
| 6 | YD | Io... | Segnale di ingresso del pannello tattile |
| 7 | U U | Io... | Segnale di ingresso del pannello tattile |
| 8 | XR | Io... | Segnale di ingresso del pannello tattile |
| 9 | XL | Io... | Segnale di ingresso del pannello tattile |
| 10 | GND | Io... | Terreno |
| 11 | CS | Io... | Pin di ingresso per il segnale di selezione del chip |
| 12 | VSYNC | Io... | Segnale di sincronizzazione verticale |
| 13 | HSYNC | Io... | Segnale di sincronizzazione orizzontale |
| 14 | Doc. | Io... | Segnale dell' orologio per campionare ogni data |
| 15 | ENABLE | Io... | Visualizzazione del segnale ON/OFF in modalità RGB |
| 16 | RISET | Io... | Segnale di ingresso LCM Reset |
| 17 | SDI | Io... | Input di dati seriali |
| 18 | SCL | Io... |
Scrivere il pin di ingresso del segnale stroboscopico; in modalità SPI, è Orologio sincrono! |
| 19 | GND | Io... | Terreno |
| 20-37 | DB17-DB0 | I/O | Visualizzazione dei dati di ingresso/uscita |
| 38 | GND | Io... | Terreno |
| 39 | VCC | Io... | Fornitura di alimentazione 2.8V Voltaggio |
| 40 | GND | Io... | Terreno |
Classificazione massima assoluta
| Articolo | Il simbolo | Valore | Unità |
| Tensione di alimentazione per la logica | VDD | 1.6~3.3 | V. |
| Voltaggio di ingresso | Vino | VDD + 0.3 | V. |
| Temperatura di funzionamento | Topr | - Da 20 a 70 | °C |
| Temperatura di conservazione | Tstg | - Da 30 a 80 | °C |
Caratteristiche della corrente continua (VDD=2,8V,Ta=25°C)
| Articolo | Il simbolo | Min. | Tipo | Max. | Unità | Condizione di prova |
| tensione di funzionamento | VDD | 2.6 | 2.8 | 3.3 | V. | - |
| Corrente di alimentazione | IDD | - | - | 5 | mA | VDD = 2,8V, Ta = 25°C |
| Voltaggio di ingresso | HIV | 0.8VDD | - | VDD | V. | - |
| VIL | 0 | - | 0.2VDD | V. | ||
| Corrente di fuga di ingresso | IIL | - Uno.0 | - | 1.0 | mA | VIN=VDD o VSS |
Caratteristiche elettro-ottiche della retroilluminazione
| Articolo | Il simbolo | Minore | TYP | Max. | Unità |
Esame Condizione |
Nota |
| Tensione di alimentazione | Vf | 3.0 | 3.2 | 3.4 | V. | Se=45 mA | - |
| Corrente di alimentazione | Se | - | 45 | - | mA | - | - |
| Voltaggio inverso | V.R. | - | - | 5 | V. | - | |
| Dissipazione di potenza | Pd | - | 288 | - | mW | - | |
| Intensità luminosa per LCM |
- |
150 | 200 | - | Cd/m2 | Se=45 mA | - |
| Uniformità per la CML | - | 80 | - | - | Percentuale | Se=45 mA | - |
| Colore della retroilluminazione | Bianco | ||||||
Specifiche del pannello touch screen
| Articolo | Il simbolo | Un minuto. | Tipo. | - Max, ti prego. | unità | Commento |
| Trasparenza | - | - | 82 | - | % | JIS K-7105 |
| Nebbia | - | - | 1 | - | % | JIS K-7105 |
| Durezza della superficie | - | - | 3 | - | H | 150 gf 45° |
| FPC resistenza allo scorticamento | - | 5 | - | N | In alto 90° | |
| FPC di piegatura | - | - | 3 | - | ciclo | R=1.0, 90° |
| Forza di ingresso | - | - | 50 | Gf | - | |
| Tensione nominale | Tocco in V | 7 | V. | DC | ||
| Resistenza dell'asse X | Rx | 150 | 500 | FPC PIN | ||
| Resistenza dell'asse X | RY | 200 | 800 | |||
| Linearità | - | - | ± 15 | ±2.0 | % | - |
| Parlando. | - | - | - | 20 | ms | - |
| Resistenza all'isolamento | Ri | 10 | - | - | MΩ | - |
| Nota di vita | - | 1,00,000 | - | - | Tempo | - |
| Input Life | - | 1,000,000 | - | - | Tempo | - |
Caratteristiche ottiche
| - No, no, no, no. | Articolo 1 | Il simbolo | Condizioni | Specificità | Unità | Nota | |||
| Min. | Tipologia | Max. | |||||||
| 1 | Tempo di risposta | Tr+Tf | 25°C | - | 15 | - | Signora | (1) (2) | |
| 2 | Trasmittanza (con PL) | T(%) | - | - | 7.1 | - | - | - | |
| 3 | Tasso di contrasto | Cr |
θ=0, Angolo di visione normale |
- | 250 | - | - | (1)(3) | |
| 4 |
Visualizzazione Angolo
|
Oh, no. | θR | CR>10 | 35 | 60 | - | Deg | - |
| θL | 35 | 60 | - | ||||||
| Ver. | Θ+ | 35 | 60 | - | |||||
| - Sì, certo. | 15 | 45 | - | ||||||

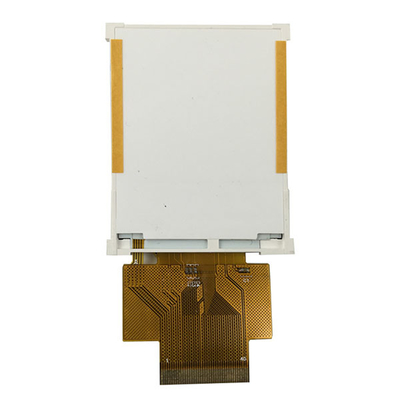

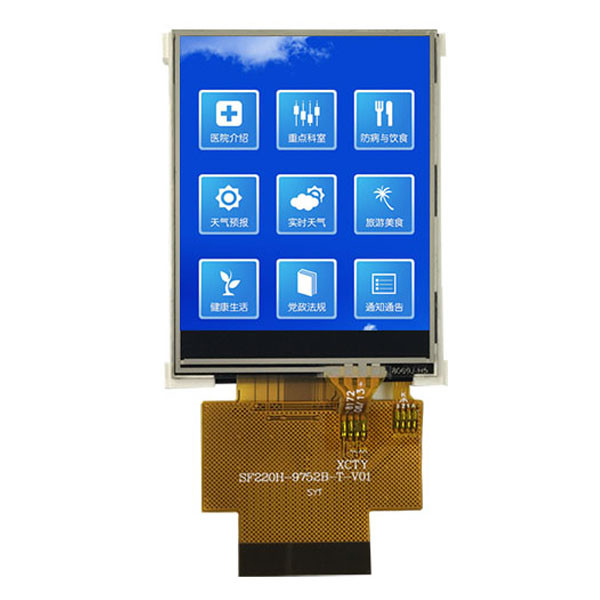

Interfaccia SPI&RGB con touchscreen TFT LCD resistivo da 2,2 pollici Immagine del prodotto
