Dettagli:
|
| Prodotto: | Esposizione a 2,4 pollici di TFT LCD | Schermata tattile: | Pannello di tocco resistente |
|---|---|---|---|
| Risoluzione: | 240*320 | Dimensione di vetro di copertura: | Personalizzabile |
| Direzione di visione: | 12:00 | Interfaccia: | mcu 8/16/18bit RGB, 16/18bit 3/4 LINE |
| Numero di pin: | 48 perni | Connessione: | Saldatura |
| Luminanza di superficie: | 350 cd/m2 | IC del driver: | ILI9341V |
| Durata di vita del LED: | 40,000 ore | Rispetto: | Compliance REACH e RoHS |
| Evidenziare: | Esposizione a 2,4 pollici di TFT LCD,Display LCD TFT con interfaccia RGB MCU |
||
Interfaccia TFT LCD 2.4 pollici MCU&RGB Introduzione al prodotto

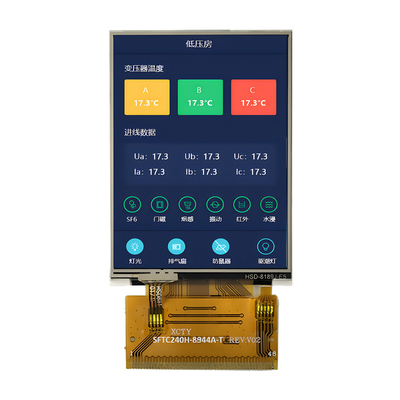

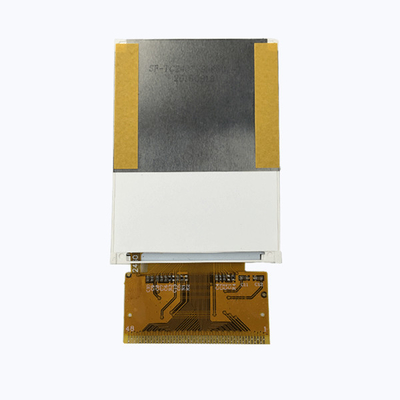

SF-TC240H-8944A-T è un display TFT-LCD da 2,4 pollici con una risoluzione di 240x320 pixel e una luminosità di 350 cd/m2.Questo modulo utilizza il controller IC ILI9341 che supporta le interfacce MCU 8/16/18bit RGB e RGB 16/18bit 3/4 Line. La dimensione del modulo del display è di 42,72 ((W) x 60,26 ((H) x 3,5 ((T) mm, e l'area attiva è di 36,73 ((W) x 48,96 ((H) mm. La sua gamma di tensione di alimentazione per analogica è da 2,6V a 3,3V; il valore tipico è di 2,8V.
Il modulo SF-TC240H-8944A-T può funzionare a temperature da -20°C a +70°C; le sue temperature di stoccaggio vanno da -30°C a +80°C.
Caratteristiche
| Prodotto: | 2Display LCD TFT da 0,4 pollici |
| Risoluzione: | 240*320 |
| Controllo del driver: | ILI9341V |
| Direzione di visione: | 12:00 |
| Numero di pin: | 48 pin |
| Luminanza superficiale: | 350 Cd/m2 |
| Durata di vita del LED: | 40000 ore |
| Schermo tattile: | Pannello tattile resistivo |
| Dimensione del vetro di copertura: | Personalizzabile |
| Interfaccia: | Mcu 8/16/18bit RGB 16/18bit 3/4 LINE SPI |
| Collegamento: | Saldatura |
| Rispetto: | Compliance REACH e RoHS |
Interfaccia MCU&RGB a schermo tattile TFT LCD resistivo da 2,4 pollici Disegno del prodotto
Descrizione del PIN
| - No, no, no. | Nome PIN | I/O | Descrizione |
| 1 | U U | Io... | Pin del pannello touch |
| 2 | XL | Io... | Pin del pannello touch |
| 3 | YD | Io... | Pin del pannello touch |
| 4 | XR | Io... | Pin del pannello touch |
| 5 | GND | Io... | Terreno |
| 6 | VCI | Io... | Fornitura di alimentazione 2.8V Voltaggio |
| 7 | VDD3 | Io... | Fornitura di alimentazione 2.8V/1.8V Voltaggio |
| 8 | VDD3_P(NC) | - | Apri |
| 9 | BC_CTRL(NC) | - | Apri |
| 10 | BC ((NC) | - | Apri |
| 11 | TE | O | Pin di uscita a effetto strappo per sincronizzare MPU con la scrittura del fotogramma, |
| 12-29 | DB17-DB0 | I/O | Visualizzazione dei dati di ingresso/uscita |
| 30 | SDA | I/O | Segnale di ingresso seriale |
| 31 | DOTLCK | Io... | Segnale di orologio a punti per l'interfaccia RGB |
| 32 | ENABLE | Io... | Segnale di attivazione dati per l'interfaccia RGB |
| 33 | HSYNC | Io... | Segnale di sincronizzazione orizzontale di linea |
| 34 | VSYNC | Io... | Segnale di sincronizzazione verticale del quadro |
| 35 | RDX | Io... | Leggere il pin di ingresso del segnale stroboscopico |
| 36 | WRX | Io... | Scrivere il pin di ingresso del segnale di strobe |
| 37 | DCX | Io... | Segnale di registrazione selezionato |
| 38 | CSX | Io... | Pin di ingresso per il segnale di selezione del chip |
| 39 | RISET | Io... | Segnale di ingresso LCM Reset |
| 40 | IM0 | Io... | Si prega di fare riferimento alla quarta pagina, Selezionare la modalità di interfaccia MCU |
| 41 | IM1 | ||
| 42 | IM2 | ||
| 43 | IM3 | ||
| 44 | LED_A | Io... | Anodo a LED |
| 45 | LED_K1 | Io... | Catodo a LED |
| 46 | LED_K2 | Io... | Catodo a LED |
| 47 | LED_K3 | Io... | Catodo a LED |
| 48 | LED_K4 | Io... | Catodo a LED |
Classificazione massima assoluta
| Articolo | Il simbolo | Valore | Unità |
| Tensione di alimentazione per la logica | VDD | 1.6~3.3 | V. |
| Voltaggio di ingresso | Vino | VDD + 0.3 | V. |
| Temperatura di funzionamento | Topr | - Da 20 a 70 | °C |
| Temperatura di conservazione | Tstg | - Da 30 a 80 | °C |
Caratteristiche della corrente continua (VDD=2,8V,Ta=25°C)
| Articolo | Il simbolo | Min. | Tipo | Max. | Unità | Condizione di prova |
| tensione di funzionamento | VDD | 2.6 | 2.8 | 3.3 | V. | - |
| Corrente di alimentazione | IDD | - | - | 5 | mA | VDD = 2,8V, Ta = 25°C |
| Voltaggio di ingresso | HIV | 0.8VDD | - | VDD | V. | - |
| VIL | 0 | - | 0.2VDD | V. | ||
| Corrente di fuga di ingresso | IIL | - Uno.0 | - | 1.0 | mA | VIN=VDD o VSS |
Caratteristiche elettro-ottiche della retroilluminazione
| Articolo | Il simbolo | Minore | TYP | Max. | Unità | Esame | Nota |
| Tensione di alimentazione | Vf | 3.0 | 3.2 | 3.4 | V. | Se=80mA | - |
| Corrente di alimentazione | Se | - | 80 | - | mA | - | - |
| Voltaggio inverso | V.R. | - | - | 5 | V. | - | |
| Dissipazione di potenza | Pd | - | 288 | - | mW | - | |
| Intensità luminosa per LCM | | - | 350 | - | Cd/m2 | Se=80mA | - |
| Uniformità per la CML | - | 80 | - | - | Percentuale | Se=80 mA | - |
| Colore della retroilluminazione | Bianco | ||||||
Interfaccia MCU&RGB con touchscreen TFT LCD resistivo da 2,4 pollici
