SFBM2004HX-A-Y 20x4 Modulo di visualizzazione LCD a caratteri 3V STN Giallo/Verde SPLC780D Compatibile regolazione del contrasto VO Pin Easy Tuning

SFBM2004HX-A-Y 20x4 Modulo di visualizzazione LCD a caratteri 3V STN Giallo/Verde SPLC780D Compatibile regolazione del contrasto VO Pin Easy Tuning
SFBM2004HX-A-Y 20x4 Modulo di visualizzazione LCD a caratteri 3V STN Giallo/Verde SPLC780D Compatibile regolazione del contrasto VO Pin Easy Tuning SFBM2004HX-A-Y 20x4 Modulo di visualizzazione LCD a caratteri 3V STN Giallo/Verde SPLC780D Compatibile regolazione del contrasto VO Pin Easy Tuning SFBM2004HX-A-Y 20x4 Modulo di visualizzazione LCD a caratteri 3V STN Giallo/Verde SPLC780D Compatibile regolazione del contrasto VO Pin Easy Tuning

Grande immagine :  SFBM2004HX-A-Y 20x4 Modulo di visualizzazione LCD a caratteri 3V STN Giallo/Verde SPLC780D Compatibile regolazione del contrasto VO Pin Easy Tuning

Dettagli:
Luogo di origine: ShenZhen / Cina
Marca: SAEF
Certificazione: ISO9001 / ISO14000
Numero di modello: SFBM2004HX-A-Y
Termini di pagamento e spedizione:
Quantità di ordine minimo: 3 pezzi
Prezzo: Negotiable based on order lot quantity
Imballaggi particolari: Pacchetto standard di esportazione
Tempi di consegna: 3-5 settimane
Termini di pagamento: L/C, , T/T, Western Union
Capacità di alimentazione: 3000K pcs al mese

SFBM2004HX-A-Y 20x4 Modulo di visualizzazione LCD a caratteri 3V STN Giallo/Verde SPLC780D Compatibile regolazione del contrasto VO Pin Easy Tuning

descrizione
Tipo di visualizzazione: 20 caratteri x 4 righe STN LCD Voltaggio: 3.0V ± 0,2V (basso consumo energetico)
Direzione di visione: 6 in punto Interfacce: 8 bit MPU parallelo
IC del driver: SPLC780D o equivalente (di grado industriale) Lampade di sfondo: LED giallo-verde (100 cd/m2 Typ.)
Temperatura di funzionamento: da -20°C a +70°C DIMENSIONE: 98 ((L) x 60 ((W) x 13,2 ((T)
Area di visualizzazione: 77 ((L) * 25.2 ((W) Regolazione del contrasto: Pin VO (Sintonizzazione facile)
DUTY/BIAS: 1/16 dovere, 1/5 di polarizzazione Protezione ESD: ±8kV aria / ±4kV contatto (robusto)
Affidabilità: Testato secondo MIL-STD-105E (Durata Industriale) Rispetto: ROHS, REACH, Direttive UE
Evidenziare:

Modulo LCD STN 20x4 caratteri

,

Modulo LCD 20x4 giallo/verde





LCD 20x4 di livello professionale per sistemi industriali e embedded


L'SFBM2004HX-A-Y è un modulo LCD a caratteri 20×4 ad alta affidabilità progettato per applicazioni esigenti nell'automazione, nei dispositivi medici e nelle apparecchiature di laboratorio. Funzionando a 3V con un consumo energetico ultra-basso (0,15 mA tip.), offre prestazioni eccezionali in un ampio intervallo di temperature industriali (-20°C a +70°C).



Principali vantaggi tecnici

  • Compatibilità con il controller SPLC780D: integrazione perfetta con i protocolli HD44780 standard del settore: accelera lo sviluppo con librerie di codice e progetti di riferimento esistenti.
  • Prestazioni ottiche superiori: display STN giallo/verde transflettivo con angolo di visione a ore 6 garantisce chiarezza in condizioni di illuminazione ambientale. Uniformità della retroilluminazione >75% (100 cd/m² tip.) elimina i punti caldi.
  • Progettato per ambienti difficili:
  1. Resistente alle ESD: protezione da scarica d'aria ±8kV / contatto ±4kV
  2. Convalidato secondo MIL-STD-105E (difetto maggiore AQL 0,4)
  3. Resistente all'umidità (20-90% RH senza condensa)

Specifiche tecniche approfondite

  • Controllo temporizzazione: oscillatore a 270 kHz, larghezza impulso E di 450 ns (modalità scrittura)
  • Mappatura della memoria: gli indirizzi DDRAM supportano l'avvolgimento a 4 righe (esadecimale: Linea1=00-13, Linea2=40-53)
  • Sicurezza elettrica: VDD=2,8-3,5 V, VLCD=VDD-12V a VDD-0,3V
  • Precisione meccanica: passo dei punti di 0,56 mm, ingombro di 98×60 mm con spessore massimo di 13,2 mm



Conformità e longevità

  • Piena conformità ROHS 2011/65/UE, REACH 1907/2006/CE
  • Garanzia di 1 anno con >120 ore di convalida in cicli termici (-30°C↔80°C) e test di vibrazione (asse 10-55Hz XYZ)



Per i progettisti

Scarica diagrammi dei pinout, forme d'onda di temporizzazione (Pagina 9) e tabelle di mappatura DDRAM nella scheda tecnica completa. Compatibile con MCU ARM, PIC e AVR.





Dimensioni meccaniche

SFBM2004HX-A-Y 20x4 Modulo di visualizzazione LCD a caratteri 3V STN Giallo/Verde SPLC780D Compatibile regolazione del contrasto VO Pin Easy Tuning 0



Specifiche



Articolo Valore standard
Tipo di display 20 caratteri ´ 4 righe
Tipo di LCD STN(Y-G),POSITIVO,TRASMISSIVO
Condizione del driver Modulo LCD: 1/16Duty, 1/5Bias
Direzione di visualizzazione 6 O’clock
Tipo di retroilluminazione Giallo verde
Interfaccia Interfaccia MPU a 8 bit
Driver IC SPLC780D





Valori massimi assoluti



Articolo Simbolo Condizione Min. Max. Unità
Tensione di alimentazione del sistema VDD - -0,3 5,5 V
Tensione di alimentazione del driver LCD VLCD - 4,0 5,0 V
Tensione di ingresso VIN - -0,3 5,5 V
Temperatura di esercizio TOP - -20 70 °C
Temperatura di stoccaggio TST - -30 80 °C
Umidità di stoccaggio HD Ta < 40 °C 20 80 %RH





Caratteristiche elettriche CC



Articolo Simbolo Condizione Min. Tip. Max. Unità
Tensione di alimentazione logica VDD - 2,8 3,0 3,5 V
Tensione alta in ingresso VIH - 2,2 - 5,0 V
Tensione bassa in ingresso VIL - 0 - 0,6 V
Tensione alta in uscita VOH - 2,4 - 5,0 V
Tensione bassa in uscita VOL - 0 - 0,4 V




Caratteristiche della retroilluminazione



Articolo Simbolo Condizioni Min. Tip. Max. Unità
Tensione diretta Vf If=30mA 2,9 3,0 3,1 V
Corrente inversa Ir If=5v     5 uA
Luminosità media IV If=30mA 100     cd/m2
Uniformità Δ% IVMin / IVMax *100% 75 - - %
Colore Y-G

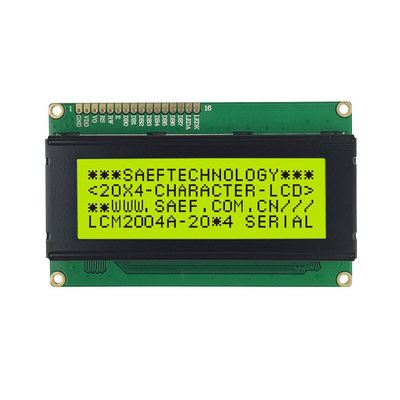

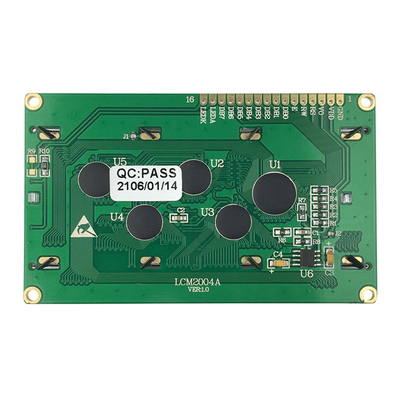

Immagine del prodotto

SFBM2004HX-A-Y 20x4 Modulo di visualizzazione LCD a caratteri 3V STN Giallo/Verde SPLC780D Compatibile regolazione del contrasto VO Pin Easy Tuning 1

SFBM2004HX-A-Y 20x4 Modulo di visualizzazione LCD a caratteri 3V STN Giallo/Verde SPLC780D Compatibile regolazione del contrasto VO Pin Easy Tuning 2

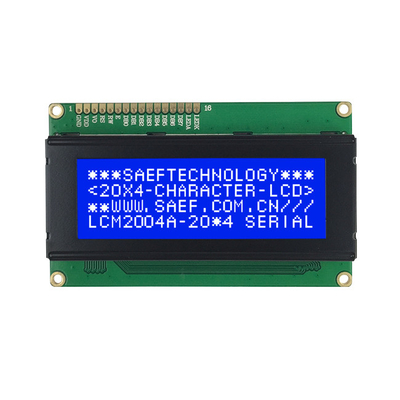

STN Modalità blu opzionale

SFBM2004HX-A-Y 20x4 Modulo di visualizzazione LCD a caratteri 3V STN Giallo/Verde SPLC780D Compatibile regolazione del contrasto VO Pin Easy Tuning 3
