LCD del carattere 16x2 con la lampadina bianca Transmissive positiva dell'interfaccia 5V LED del MPU di Pin Connector FSTN dell'intestazione
carattere bianco LCD, 16x2 di 16x2 LED con la descrizione dell'esposizione del connettore di Pin

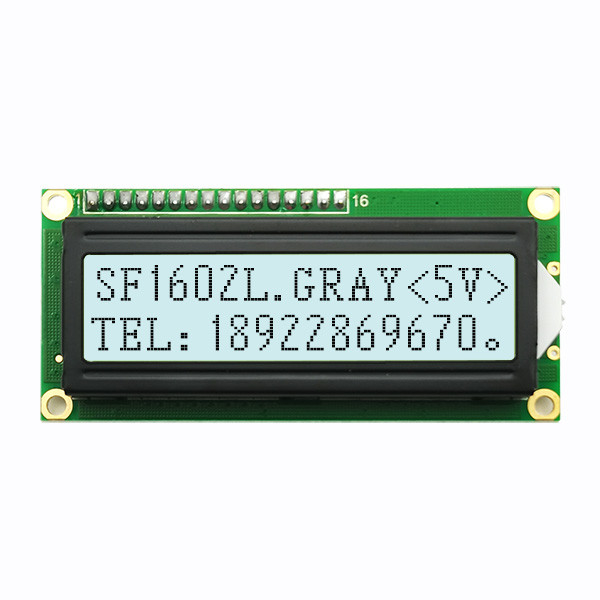

La tecnologia SF-1602L di SAEF è un modulo LCD LCD 16x2 del carattere monocromatico della PANNOCCHIA. È integrata con il regolatore di SPLC780D o IC equivalente.
Sostiene l'interfaccia del MPU 8bits, opational dell'interfaccia di I2C. Il modulo LCD dell'esposizione di carattere di SF-1602L è 5V (valore tipico) per tensione di rifornimento, 3.3V facoltativo. È con la lampadina bianca del LED.
SF-1602L è il modo positivo di FSTN Transmissve. può essere azionato alle temperature a partire da -20℃ a +70℃; la sua gamma di temperature di stoccaggio da -30℃ a +80℃. Questo modulo LCD è originalmente senza tocco, ma il pannello di tocco è personalizzabile.
Il modulo SF-1602-22 è ampiamente usato in misuratore e strumento, regolatore a distanza, dispositivo del sensore, terminale di posizione, lettore dei contanti, dispositivo tenuto in mano, macchina d'ordinazione dell'alimento mobile, analizzatore medico, ecc.
| Prodotto: |
LCD 16x2 con il Pin dell'intestazione |
Caratteri/colonne: |
16 caratteri X 2 linee |
| Tipo LCD: |
FSTN, positivo, Transmissive |
Ottica: |
6:00 |
| Descriva tenue.: |
80 (L) X 36 (W) X 12,1 (T) millimetro |
Area d'esame: |
80,1 (L) X 18 (W) millimetro |
| Dot Pitch: |
64,5 (L) X 16 (W) millimetro |
Determinare metodo: |
1/16 dovere, 1/5 di polarizzazione |
| Funzionamento temporaneo: |
-20°C a +70°C (personalizzabile) |
Pin Number: |
16 perni (personalizzabili) |
| Regolatore: |
SPLC780D o equivalente |
Interfaccia: |
Bit del MPU 8, I2C facoltativo |
| Connettore: |
Perni dell'intestazione |
Conformità: |
PORTATA & RoHS compiacenti |
La tecnologia di Saef offre una vasta gamma di carattere standard i moduli LCD per l'applicazione dei clienti. Le nostre esposizioni di carattere LCD sono disponibili da 8x2, 16x1, 16x2, 16x4, 20x2, 20x4, 24x2 da parte a parte ai formati 40x4 con 5x8 i caratteri di matrice a punti. Le tecnologie LCD del pannello includono il TN, STN, FSTN, tipi di FFSTN ed anche con il modo positivo del polarizzatore e le opzioni negative del modo. Ci sono lampadine differenti del LED sono disponibili in vari colori compreso giallo/verde, bianco, rosso, blu, verde, ambrato e RGB LED come pure nessun'opzione della lampadina.
Per rispondere alle esigenze delle applicazioni del cliente, queste esposizioni LCD del carattere sono a disposizione con gli angoli di visione del 6:00, del 12:00, del 3:00 e dell'in punto di 9:00. La tecnologia di Saef offre le varie opzioni di IC delle serie di caratteri compreso inglese/giapponese, d'Europa occidentale, orientale - europeo, cirillico europeo e scandinavo (russo) ed ebraico/arabo. Questo il modulo LCD del carattere ed i moduli di LCM possono essere utilizzati sulle applicazioni del consumatore e di industriale compresi l'attrezzatura della guardia dell'entrata, telegramma, apparecchio medico, automobile ed audio, elettrodomestici bianchi, macchina del gioco, giocattoli ed ecc. domestici.
FAQ
Q1. Posso avere un ordine del campione?
: Sì, accogliamo favorevolmente l'ordine del campione per verificare e controllare la qualità. I campioni misti dei numeri di oggetto differenti sono accettabili.
Q2. Che cosa circa il termine d'esecuzione?
: Per i prodotti dello fuori scaffale, campioni delle in-azione immediatamente. 1-1.5 wks per il rinnovamento del campione. 4-6 wks per fabbricazione in serie. Per progettazione-nei prodotti, 2-3 giorni per la contro proposta di disegno; 2 wks per il campione che fa all'approvazione di disegno; 5-6 wks per fabbricazione prova-eseguita/in serie ad approvazione del campione.
Q3. Avete di limite di MOQ per il campione e l'ordine di produzione?
: MOQ basso. 3-5pcs per il controllo del campione è disponibile. La fabbricazione in serie MOQ è normalmente 1K/lot. Sosteniamo il qty più basso del mp MOQ per ordine di trail-run/PP-run.
Q4. Come spedite le merci e quanto tempo prendete per arrivare?
: Nave da DHL, da UPS, da Fedex o dal TNT. Richiede i 5-7 giorni per arrivare. Linea aerea e mare che spediscono anche facoltativo.
Q5. Come continuare un ordine per il modulo LCD?
: In primo luogo conosciamo i vostri requisiti o applicazione.
Secondariamente citiamo secondo i vostri requisiti o i nostri suggerimenti.
In terzo luogo il cliente conferma i campioni ed i posti depositano per ordine convenzionale.
In quarto luogo sistemiamo la produzione.
Q6. È GIUSTO da stampare il mio logo sul prodotto LCD?
: Sì. Informici prego che formalmente nella fase di progetto ed in noi farà i campioni con il vostro logo per la vostre prova ed approvazione di campione. Ad approvazione del campione, la fabbricazione in serie seguirà i campioni approvati.
Q7: Offrite garantite per i prodotti?
: Sì, offriamo una garanzia da 1 anno ai nostri prodotti.
Q8: Come occuparsi del difettoso?
: In primo luogo, i nostri prodotti sono prodotti nel sistema rigoroso di controllo di qualità ed il tasso difettoso sarà di meno di 0,2%.
Secondariamente, durante il periodo di garanzia, invieremo le nuove affissioni a cristalli liquidi con nuovo ordine per la piccola quantità. Per i prodotti difettosi in lotti, li ripareremo e rispedirli a voi o ai noi possono discutere la soluzione compreso il richiamo secondo la situazione reale.
carattere bianco LCD, 16x2 di 16x2 LED con il disegno dell'esposizione del connettore di Pin

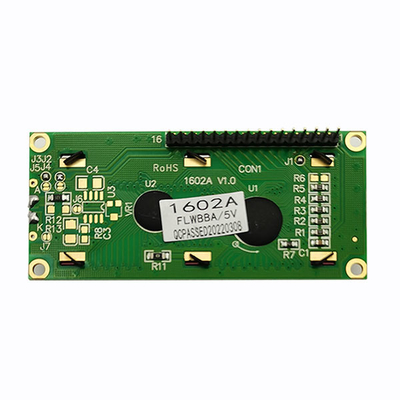

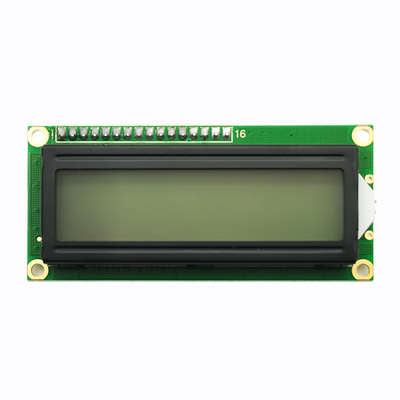

carattere bianco LCD, 16x2 di 16x2 LED con l'immagine di prodotto reale dell'esposizione del connettore di Pin
