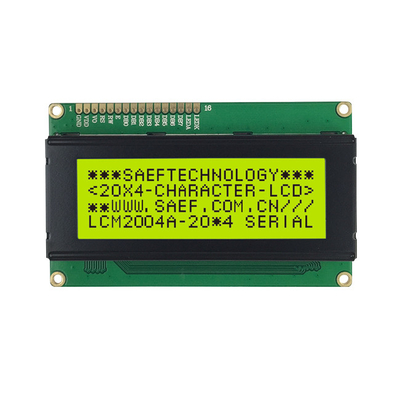

Modulo di visualizzazione LCD da 20x4 caratteri giallo/verde STN 3.3V retroilluminazione logica -20°C-70°C Direzione di visione ore 6 conformità REACH RoHS conforme

Modulo di visualizzazione LCD da 20x4 caratteri giallo/verde STN 3.3V retroilluminazione logica -20°C-70°C Direzione di visione ore 6 conformità REACH RoHS conforme
Modulo di visualizzazione LCD da 20x4 caratteri giallo/verde STN 3.3V retroilluminazione logica -20°C-70°C Direzione di visione ore 6 conformità REACH RoHS conforme Modulo di visualizzazione LCD da 20x4 caratteri giallo/verde STN 3.3V retroilluminazione logica -20°C-70°C Direzione di visione ore 6 conformità REACH RoHS conforme Modulo di visualizzazione LCD da 20x4 caratteri giallo/verde STN 3.3V retroilluminazione logica -20°C-70°C Direzione di visione ore 6 conformità REACH RoHS conforme

Grande immagine :  Modulo di visualizzazione LCD da 20x4 caratteri giallo/verde STN 3.3V retroilluminazione logica -20°C-70°C Direzione di visione ore 6 conformità REACH RoHS conforme

Dettagli:
Luogo di origine: ShenZhen / Cina
Marca: SAEF
Certificazione: ISO9001 / ISO14000
Numero di modello: SFBM2004HX-A-Y(3.3V)
Termini di pagamento e spedizione:
Quantità di ordine minimo: 3 pezzi
Prezzo: The lowest market price guaranteed
Imballaggi particolari: Pacchetto standard di esportazione
Tempi di consegna: 1-5 settimane
Termini di pagamento: Paypal, T/T
Capacità di alimentazione: 3000K pcs al mese

Modulo di visualizzazione LCD da 20x4 caratteri giallo/verde STN 3.3V retroilluminazione logica -20°C-70°C Direzione di visione ore 6 conformità REACH RoHS conforme

descrizione
Tipo di visualizzazione: LCD di caratteri Formato: 20 Caratteri X 4 righe
Tecnologia: STN Positivo Trasmissivo Display colore: Giallo/verde
Direzione di visione: Alle sei. Lampade di sfondo: LED bianco (retroilluminazione)
Interfaccia: Parallelo a 8 bit (compatibile con HD44780) IC del driver: SPLC780D
TENSIONE DI LOGICA: 3.3V Temperatura di funzionamento: da -20°C a +70°C
Tempo di vita: 40.000 ore Rispetto: Compliance REACH e RoHS
Evidenziare:

esposizione LCD del carattere 20x4

,

Modulo LCD dell'esposizione del carattere di STN

,

Modulo display LCD a caratteri



Modulo LCD industriale a caratteri 20×4 per sistemi HMI e di controllo



Il display robusto di Saef Technology offre un chiaro testo giallo/verde in ambienti difficili, progettato per l'automazione industriale tedesca e americana con compatibilità 3.3V.



Principali vantaggi per gli ingegneri:

HD44780-Disegno compatibile

  • Sostituzione plug-and-play per sistemi legacy. Interfaccia parallela a 8 bit. Controller SPLC780D.

- Sì.Affidabilità industriale

  • Capacità di avvio a freddo a -20°C (testato a -20°C per 120 ore)
  • Protezione ESD: ±8 kV scarica d'aria / ±4 kV scarica di contatto
  • Resistenza alle vibrazioni (10-55 Hz, ampiezza 1,5 mm)

Efficienza energetica ottimizzata

  • Fornitore di alimentazione unico a 3.3V per la logica e la retroilluminazione
  • Basso consumo: 0,8mA max (logico) + 40mA (LED)
  • Pin VO per la regolazione del contrasto



Le specifiche tecniche:

Dimensione del carattere: 4,76×2,96 mm

Area visiva: 77×25,2 mm

Dimensioni: 98 × 60 × 13,2 mm

Dover/Bias: 1/16 Dover, 1/5 Bias



Applicazioni:

Automazione industriale (Industria 4.0)

Controlli CNC per macchine.

Attrezzature di laboratorio.

Termini POS al dettaglio. Controller incorporati.



Conformità e garanzia:

RoHS/REACH conforme. Certificato ISO 9001/14001.

Garanzia di un anno.




Dimensioni meccaniche

Modulo di visualizzazione LCD da 20x4 caratteri giallo/verde STN 3.3V retroilluminazione logica -20°C-70°C Direzione di visione ore 6 conformità REACH RoHS conforme 0





Specificità



Articolo Valore standard
Tipo di visualizzazione 20 caratteri x 4 righe
Tipo LCD STN, positivo, giallo/verde, trasmissivo
Condizione del conducente Modulo LCD: 1/16Duty, 1/5Bias
Direzione di visione 6 ore
Tipo di retroilluminazione Bianco laterale
Interfaccia Interfaccia MPU a 8 bit
IC del driver SPLC780D





Specifiche meccaniche



Articolo Valore standard Unità
Dimensione del profilo 98 ((L) * 60 ((W) * Max 13,2 ((T) mm
Zona di osservazione 77 ((L) * 25.2 ((W) mm
Dimensione dei punti 0.56 ((W) × 0,56 ((H) mm
Punto di puntatura 0.6 ((W) × 0,6 (H) mm
Dimensione del carattere 4.76 ((W) × 2.96 ((H) mm





Classificazione massima assoluta



Articolo Il simbolo Condizione Un minuto. - Max, ti prego. Unità
Tensione dell'alimentazione del sistema VDD - - Zero.3 3.5 V.
Tensione di alimentazione del driver LCD VLCD - VDD-12 VDD-0.3 V.
Voltaggio di ingresso Numero di imballaggio - - Zero.3 VDD + 0.3 V.
Temperatura di funzionamento TOP - - Venti 70 °C
Temperatura di conservazione TST - - Trenta 80 °C
Umidità di stoccaggio HD Ta < 40 °C 20 90 % RH





Caratteristiche elettriche della corrente continua



Articolo Il simbolo Condizione Un minuto. Tipo. - Max, ti prego. Unità
Tensione di alimentazione logica VDD - - 3.3 - V.
Alta tensione di ingresso HIV - 0.8VDD - VDD V.
Input bassa tensione VIL - GND - 0.3VDD V.
Alta tensione di uscita VOH - 0.7VDD - VDD V.
Flusso di bassa tensione VOL - GND - 0.2VDD V.

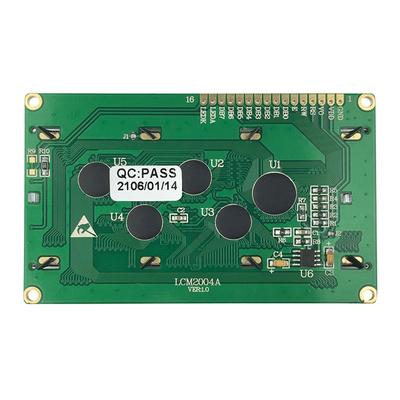

Immagini del prodotto

Modulo di visualizzazione LCD da 20x4 caratteri giallo/verde STN 3.3V retroilluminazione logica -20°C-70°C Direzione di visione ore 6 conformità REACH RoHS conforme 1

Modulo di visualizzazione LCD da 20x4 caratteri giallo/verde STN 3.3V retroilluminazione logica -20°C-70°C Direzione di visione ore 6 conformità REACH RoHS conforme 2
