Dettagli:
|
| Dimensione dello schermo: | 17.3 "Diagonale | Risoluzione: | 1920 × 1080 (Full HD) |
|---|---|---|---|
| luminosità: | 800 CD/M² (tipico) | Rapporto di contrasto: | 600: 1 (tipico) |
| Tempo di risposta: | 40 ms (tipico on/off) | Interfaccia: | LVD a doppio canale |
| Temp operativa.: | 0 ° C a +70 ° C (grado industriale) | Temperatura di archiviazione.: | -20°C a +70°C |
| Valutazione IP: | IP65 | Consumo energetico: | 31 W (tipico) |
| Opzioni di montaggio: | Monte del pannello / Vesa 100x100 | Supporto per i colori: | Colori da 16,7 m (RGB a 6 bit + HIFRC) |
| Garanzia: | 2 anni (coperta estesa per uso industriale) | Conformità: | RoHS, REACH, senza alogeni |
| Evidenziare: | Modulo LCD TFT di grado industriale LVDS,Modulo LCD TFT Full HD,Modulo LCD TFT da 17 |
||
Modulo LCD TFT Full HD da 17,3" di grado industriale – SFTO1730RX-7332AN
Progettato per ambienti industriali esigenti, l'SFTO1730RX-7332AN è un modulo LCD TFT Full HD da 17,3" (1920x1080) progettato per offrire visibilità e affidabilità eccezionali in condizioni difficili. Con 800 nit di luminosità, questo display garantisce una leggibilità cristallina anche alla luce diretta del sole, rendendolo ideale per applicazioni industriali esterne o con elevata luminosità in Germania, negli Stati Uniti e in altri centri di produzione avanzati.
Caratteristiche principali per applicazioni industriali
Display ultra-luminoso: La luminosità di 800 cd/m² supera i pannelli industriali standard, garantendo la leggibilità in fabbriche, magazzini o ambienti esterni luminosi.
Ampia temperatura di esercizio: Funziona perfettamente da -20°C a +70°C, perfetto per climi estremi nell'automazione industriale, nella logistica o nei settori energetici.
Design durevole: L'involucro con grado di protezione IP65 protegge dall'ingresso di polvere e dagli spruzzi d'acqua, superando i rigorosi test di vibrazione (1,5G) e shock termico (-30°C a +80°C).
Immagini di precisione: La risoluzione Full HD con tecnologia RGB a 6 bit + HiFRC offre 16,7 milioni di colori per una visualizzazione accurata dei dati in sale di controllo o apparecchiature diagnostiche.
Connettività robusta: L'interfaccia LVDS a doppio canale garantisce una trasmissione del segnale stabile e ad alta velocità per il monitoraggio in tempo reale nell'IoT industriale o nei sistemi di automazione.
Efficienza energetica: Il consumo energetico tipico di 31 W riduce i costi operativi, soddisfacendo al contempo gli standard energetici globali.
Specifiche tecniche
| Parametro | Valore |
|---|---|
| Dimensione dello schermo | 17,3" diagonale (17,25") |
| Area attiva | 381,888 mm (H) x 214,812 mm (V) |
| Pixel Pitch | 0,1989 mm (per triade) |
| Trattamento superficiale | Rivestito duro (3H), antiriflesso |
| Tipo di retroilluminazione | LED con luminosità regolabile |
| Tensione di ingresso | 3,3 V (Logica/Drive LCD) |
| Tensione di ingresso retroilluminazione | 12 V CC |
| Peso | 1080 g (tipico) |
| Dimensioni | 403 mm (H) x 240 mm (V) x 12,5 mm (P) |
Applicazioni in ambienti industriali
Automazione di fabbrica: HMI (Interfacce Uomo-Macchina) per PLC, robotica e controlli della linea di assemblaggio.
Apparecchiature per esterni: distributori automatici, chioschi e display di macchinari agricoli in ambienti luminosi.
Dispositivi medici: sistemi di imaging diagnostico che richiedono una precisa riproduzione dei colori.
Trasporto: cruscotti per treni, autobus o veicoli industriali esposti alla luce solare.
Produzione intelligente: visualizzazione dei dati in tempo reale nei pannelli di controllo Industry 4.0.
Perché scegliere SFTO1730RX-7332AN?
Conformità globale: certificato RoHS, CE e FCC per un ingresso senza problemi nei mercati dell'UE e del Nord America.
Retroilluminazione personalizzabile: luminosità regolabile tramite segnale ExtVBR-B per il risparmio energetico e la visibilità su misura.
Affidabilità a lungo termine: 50.000 ore MTTF (Mean Time to Failure) garantiscono tempi di inattività minimi nei sistemi critici.
Supporto e garanzia
Forniamo documentazione tecnica completa, opzioni di montaggio hardware (pannello o VESA 100x100) e supporto localizzato per Germania, Stati Uniti e oltre.
![]()
Specifiche della retroilluminazione
| Pin n. | Simbolo | Descrizione |
| 1 | VCC | Tensione di alimentazione +12V |
| 2 | VCC | Tensione di alimentazione +12V |
| 3 | ON/OFF | Segnale di abilitazione dell'uscita |
| 4 | DIM | Segnale di attenuazione |
| 5 | GND | Massa di alimentazione |
| 6 | GND | Massa di alimentazione |
Caratteristiche elettriche
| Parametro | Simbolo | Valori | Unità | ||||
| Min | Tip | Max | |||||
| Tensione di ingresso dell'alimentazione | VBL | 10.8 | 12.0 | 13.8 | Vdc | ||
| Corrente di ingresso dell'alimentazione | IBL | - | 2.16 | 2.53 | A | ||
| Corrente di ingresso dell'alimentazione (In-Rush) | In-rush |
- |
- |
(TBD) | A | ||
| Consumo energetico | PBL | - | 26 | 35 | W | ||
|
Tensione di ingresso per Sistema di controllo Segnali |
On/Off | On | V on | 2.5 | - | 5.5 | Vdc |
| Off | V off | -0.3 | 0.0 | 0.5 | Vdc | ||
| Regolazione della luminosità | ExtVBR-B | 30 | - | 100 | % | ||
| 30 | - | 100 | % | ||||
| Frequenza ExtVBR-B | fPWM | 500 |
- |
1500 | Hz | ||
| Livello di duty cycle (PWM) | Livello alto | 2.5 | - | 5.5 | Vdc | ||
| Livello basso | 0.0 | - | 0.5 | Vdc | |||
| Durata | 30.000 | 50.000 | Hrs | ||||
Definizione dei pin dell'interfaccia
| Pin# | Nome del segnale | Pin# | Nome del segnale |
| 1 | RxOIN0- | 2 | RxOIN0+ |
| 3 | RxOIN1- | 4 | RxOIN1+ |
| 5 | RxOIN2- | 6 | RxOIN2+ |
| 7 | VSS | 8 | RxOCLKIN- |
| 9 | RxOCLKIN+ | 10 | RxOIN3- |
| 11 | RxOIN3+ | 12 | RxEIN0- |
| 13 | RxEIN0+ | 14 | VSS |
| 15 | RxEIN1- | 16 | RxEIN1+ |
| 17 | VSS | 18 | RxEIN2- |
| 19 | RxEIN2+ | 20 | RxECLKIN- |
| 21 | RxECLKIN+ | 22 | RxEIN3- |
| 23 | RxEIN3+ | 24 | VSS |
| 25 | VSS | 26 | VSS |
| 27 | VSS | 28 | VDD |
| 29 | VDD | 30 | VDD |
| Articolo | Unità | Condizioni | Min. | Tip. | Max. |
|
Angolo di visione |
[gradi] |
Orizzontale (destra) CR = 10 (sinistra) |
70 70 |
80 80 |
- |
|
Verticale (su) CR = 10 (giù) |
50 70 |
60 80 |
- |
||
| Uniformità della luminanza | [%] | 13 punti | 75 | 80 | - |
|
Tempo di risposta ottica |
[msec] |
Salita | - | 37 | 50 |
| Caduta | - | 3 | 10 | ||
| Salita + Caduta | - | 40 | 60 | ||
|
Colore / Coordinate di cromaticità (CIE 1931) |
Rosso x | 0.59 | 0.64 | 0.69 | |
| Rosso y | 0.3 | 0.35 | 0.4 | ||
| Verde x | 0.27 | 0.32 | 0.37 | ||
| Verde y | 0.57 | 0.62 | 0.67 | ||
| Blu x | 0.1 | 0.15 | 0.2 | ||
| Blu y | 0 | 0.05 | 0.1 | ||
| Bianco x | 0.25 | 0.30 | 0.35 | ||
| Bianco y | 0.26 | 0.31 | 0.36 | ||
|
Luminanza bianca (A LED=100mA) |
[cd/m2 ] | 700 | 800 |
- |
|
| Rapporto di contrasto | 500 | 600 | - | ||
| NTSC | % | 72 |

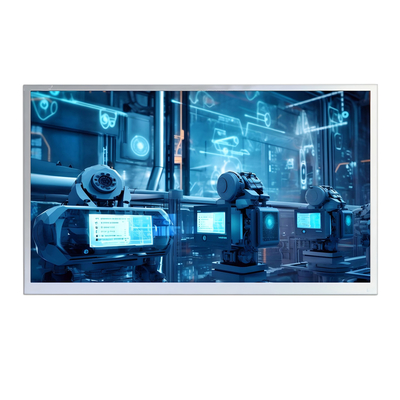

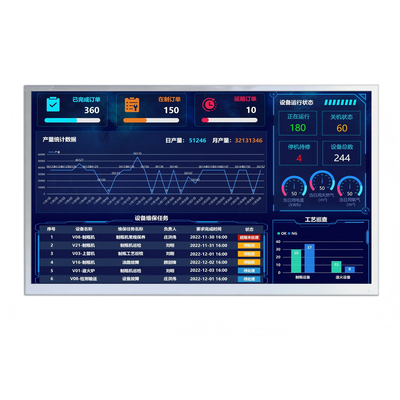

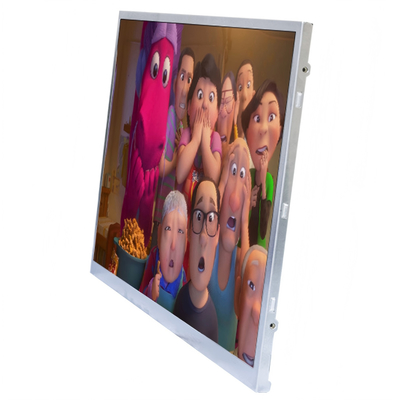

Immagine del prodotto
![]()
![]()
![]()
