Dettagli:
|
Dimensione schermo: | 15.6 pollici diagonale | Tipo di visualizzazione: | Modulo industriale dell'affissione a cristalli liquidi del tft |
---|---|---|---|
Risoluzione: | 1920×1080 pixel (RGB) | Temperatura di stoccaggio.: | -30°C a +80°C |
Temperatura operativa.: | -35°C a +85°C | Luminosità: | 500 cd/m2 |
Rapporto di contrasto: | 1200:1 (tip.) | Interfaccia: | Input LVDS a 8 bit, connettore I-PEX |
Trattamento superficiale: | Rivestimenti AG/AR/AF (Selezionabili) | Tecnologia tattile: | Pannello sensoriale capacitivo |
Copertura di vetro: | Vetro Gorilla/Vetro Temperato/PMMA | Punti di contatto: | 10 punti multi-touch |
Interfaccia touch: | I2C/USB/RS232 (configurabile) | Opzioni IC: | EETI, ILITEK, Cypress, Goodix |
Personalizzazione: | Stampa in seta, logo, ritagli | Rispetto: | Compliance REACH e RoHS |
Evidenziare: | Display TFT industriale FHD,Display TFT industriale con pannello touch capacitivo |
Introduzione dello schermo TFT SFTO1560JD-7328BN per ambienti esigenti
IlSFTO1560JD-7328BNè un dispositivo ad alte prestazionimodulo LCD TFT industrialeIl progetto è stato progettato per applicazioni robuste in ambienti industriali, medici, aerospaziali e marini.15Area attiva diagonale di 0,6 pollici- eRisoluzione Full HD (1920 x 1080), questo display offre eccezionale chiarezza e affidabilità in condizioni estreme.
Caratteristiche chiave:
Le specifiche tecniche:
Applicazioni:
Perché scegliere SFTO1560JD-7328BN?
Perfetto per OEM e System Integrators in Europa e USA:
Il SFTO1560JD-7328BN è progettato per soddisfare le esigenze disettore dell'automazione industriale, della sanità e dell'aerospazialeIl suo design compatto, la sua elevata luminosità e la sua ampia tolleranza alle temperature lo rendono la scelta migliore per i professionisti che richiedonoaffidabilità senza compromessi.
Contattaci oggi per ordini in massa o personalizzazione!
In Saef Technology Limited, forniamosupporto end-to-endCon sede in Cina e distribuzione globale, assicuriamo una consegna rapida e assistenza tecnica per i clienti inNord America e Europa.
Specificità
Parametro | Specificità | Unità |
Area attiva | 345.6 ((W) x 194.4 ((H) | mm |
Numero di pixel | 1920 x RGB x 1080 | pixel |
Pitch dei pixel | 0.18 ((W) x 0.18 ((H) | mm |
Disposizione dei pixel | RGB Striscia verticale | |
Modalità di visualizzazione | Normalmente nero | |
Colori di visualizzazione | 8 bit | colori |
Trattamento superficiale | HC | |
Rapporto di contrasto | Tipo 1200 minuti.1000 | |
L'angolo di visione ((CR>10) | Tipo 85/85/85/85 | deg. |
Gamma di colori | 72% NTSC | |
Brillantezza | 500 tipicamente 425 minuti | cd/m2 |
Uniformità di luminosità | 80% tipico 75% min | |
Consumo di energia | - Max, ti prego.10.65W Tipo 9.55W | Watt |
Dimensione del profilo | 363.8*215.9 | mm |
Peso | Tipo: 850 g | grammo |
Dimensioni esterne
Definizione del pin dell'interfaccia
- No, no, no, no. |
Il simbolo |
- No, no, no, no. |
Il simbolo |
||
1 |
RE3P |
Input dei dati differenziali LVDS positivi Canale E3 ((Par) |
21 |
RO1N |
Dati di differenziale LVDS negativi nel canale di ingresso O1 ((Odd) |
2 |
RE3N |
Dati di ingresso di differenziale LVDS negativi canale E3 ((Par) |
22 |
R0P |
Dati positivi del differenziale LVDS nel canale put O0(Odd) |
3 |
RECLKP |
Input di orologeria differenziale LVDS positivo t (pari) |
23 |
RO0N |
Dati di differenziale LVDS negativi nel canale di ingresso O0 ((Odd) |
4 |
RECLKN |
Input di orologio differenziale LVDS negativo (pari) |
24 |
GND |
LCD a terra |
5 |
RE2P |
Input dei dati differenziali LVDS positivi Canale E2 ((Parità) |
25 |
NC |
SDA per l'uso di SAEF, questo pin deve essere aperto |
6 |
RE2N |
Dati di ingresso differenziali LVDS negativi canale E2 ((parità) |
26 |
NC |
SCL per l'uso di SAEF, questo perno deve essere aperto |
7 |
GND |
LCD a terra |
27 |
NC |
MTP per l'uso del SAEF, questo pin deve essere aperto |
8 |
RE1P |
Input di dati differenziali LVDS positivi Canale E1 ((Parità) |
28 |
LCD_VCC |
Potenza LCD 3.3V |
9 |
RE1N |
Dati di ingresso di differenziale LVDS negativi canale E1 ((Par) |
29 |
LCD_VCC |
Potenza LCD 3.3V |
10 |
Re0P |
Input di dati differenziali LVDS positivi Canale E0 ((Par) |
30 |
LCD_VCC |
Potenza LCD 3.3V |
11 |
Re0N |
Dati di ingresso di differenziale LVDS negativi per il canale E0 ((Par) |
31 |
LED_PW M |
Regolare la retroilluminazione.3.3V(3V~3.6V) |
12 |
RO3P |
Input di dati differenziali LVDS positivi Canale O3 (Odd) |
32 |
LED_EN |
Abilita il pin.3.3V(3V~3.6V) |
13 |
RO3N |
Dati di ingresso di differenziale LVDS negativi canale O3 ((Odd) |
33 |
GND |
Terreno |
14 |
GND |
LCD a terra |
34 |
STBYB |
Pin di impostazione in modalità di standby. |
15 |
ROCLKP |
Input di orologeria differenziale LVDS positivo t (Odd) |
35 |
RSTB |
Riimpostazione del dispositivo per il driver LCD IC, basso livello di attività |
16 |
ROCLKN |
Input di orologeria differenziale LVDS negativo |
36 |
GND |
Terreno |
17 |
GND |
LCD a terra |
37 |
BL_POW Pronto soccorso |
Fornitore di alimentazione +12V Vi |
18 |
RO2P |
Input di dati differenziali LVDS positivi Canale O2 (Odd) |
38 |
BL_POW Pronto soccorso |
Fornitore di alimentazione +12V Vi |
19 |
RO2N |
Dati di ingresso di differenziale LVDS negativi t Canale O2 ((Odd) |
39 |
BL_POW Pronto soccorso |
Fornitore di alimentazione +12V Vi |
20 |
RO1P |
Canali di ingresso dei dati differenziali LVDS positivi O1 ((Odd) |
40 |
BL_POW Pronto soccorso |
Fornitore di alimentazione +12V Vi |
Caratteristiche ottiche
Articolo |
Il simbolo |
Condizione |
Min. |
Tipo. |
Max. |
Unità |
luminosità |
Bp |
θ=0° |
425 |
500 |
- Non lo so. |
cd/m2 |
L255 Uniformità |
△Bp |
|
75 |
80 |
- Non lo so. |
% |
Angolo di visione |
θL |
Cr≥10 |
- Non lo so. |
85 |
- Non lo so. |
deg |
|
θR |
|
- Non lo so. |
85 |
- Non lo so. |
|
|
ψT |
|
- Non lo so. |
85 |
- Non lo so. |
|
|
ψB |
|
- Non lo so. |
85 |
- Non lo so. |
|
Rapporto di contrasto |
Cr |
θ=0° FF=0° |
1000 |
1200 |
|
- |
Coordinate di colore del CIE1931 |
Wx |
θ=0° |
0.283 |
0.313 |
0.343 |
- |
|
Wy. |
|
0.299 |
0.329 |
0.359 |
|
Gamma di colori |
|
NTSC |
- Non lo so. |
72 |
- Non lo so. |
% |
Gamma |
|
25°C |
2.0 |
2.2 |
2.4 |
% |
Intercettazione |
|
25°C |
- Non lo so. |
- Non lo so. |
2 |
% |
Caratteristiche della retroilluminazione
Parametro |
Il simbolo |
Valori |
Unità |
||
|
|
Un minuto. |
Tipo. |
- Max, ti prego. |
|
Voltaggio di alimentazione LED |
V LED |
28 |
30 |
31 |
V. |
Corrente di alimentazione LED |
ILED |
- |
252 |
- |
mA |
Consumo di energia |
PLED |
- |
8.89 |
9.19 |
W |
Quantità di LED |
QLED |
- |
40 |
- |
E.A. |
Tempo di vita del LED |
TLED |
40000 |
50000 |
- |
Ore |
Specifica CTP (facoltativo)
Categoria | Parametro | Specificità |
Generale | Struttura | Vetro di copertura + vetro DITO |
Rafforzamento delle lenti di copertura | Rafforzati chimicamente | |
Durezza superficiale della copertura della lente | ≥ 6H (durezza della matita) | |
Tasso di trasmissione della luce | ≥ 85% | |
Temperatura di funzionamento | -30°C ~ +80°C, RH ≤ 85% | |
Temperatura di conservazione | -35°C ~ +85°C, RH ≤ 85% | |
Altri dispositivi | Interfaccia | IIC / USB / UART |
IC a contatto | IL12511 | |
Tensione di alimentazione (VDD) | 3.3V o 5V (selezionabile) | |
Resistenza dell'ospite (SDA/SCL) | Configurabile sulla scheda principale | |
Ambiente | Condizioni di esercizio | Funzionamento in nebbia/acqua superficiale |
Proprietà della superficie | Inchiostro di superficie | Anti-UV |
Trattamento superficiale | Antiabbagliamento (Nebbia: 10%) | |
Laminatura LCD-TP | OCA (Adesivo trasparente) | |
Rispetto | Norme materiali | Compatibile con la RoHS e senza alogene |

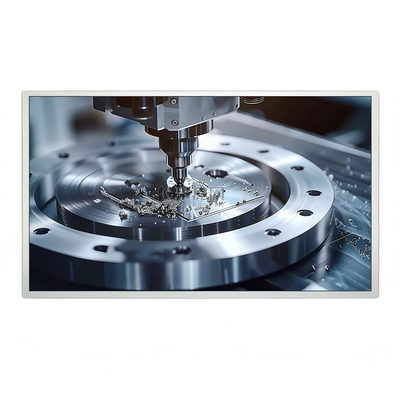

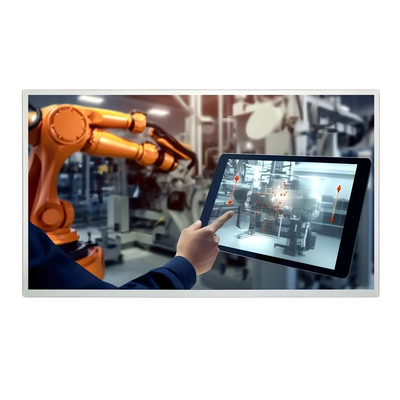

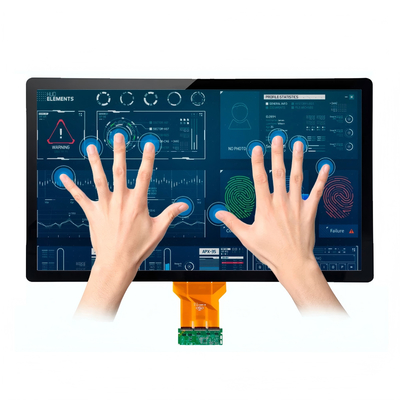

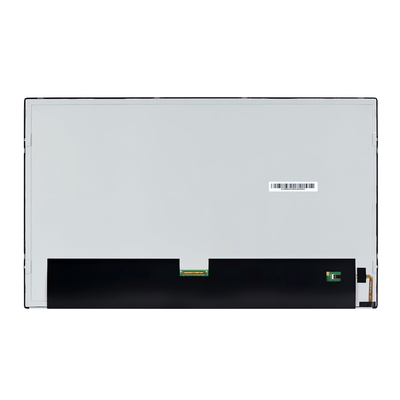

Immagine del prodotto
