Dettagli:
|
| Dimensione dello schermo: | 23,8 pollici diagonale | Risoluzione: | 1920×1080 pixel (RGB) |
|---|---|---|---|
| Luminosità: | 350 Cd/m2 | Interfaccia: | LVDS (2 porte, 8 bit) |
| Temperatura di stoccaggio.: | 0°C a +50°C | Temperatura operativa.: | -20°C a +60°C |
| Tecnologia tattile: | Pannello sensoriale capacitivo | durata della retroilluminazione: | 50,000 ore (LED, @ 25°C) |
| Durezza superficiale: | ≥6H (Antiriflesso, Haze 10%) | Opzioni IC: | EETI, EXC3189 |
| Robustezza ambientale: | Funzionamento in nebbia/acqua superficiale | Rispetto: | RoHS, REACH, alogen-free, ISO 9001/14001 (certificato UE/USA) |
| Evidenziare: | LCD TFT di grado industriale RGB Stripe,Display LCD TFT di grado industriale,LCD TFT di grado industriale 1920×1080 |
||
Display TFT da 23,8" di grado industriale per ambienti estremi UE/USA
L'SFTO2380HY-7253ACT è progettato per i mercati industriali nordamericani ed europei, offrendo un'affidabilità senza compromessi in fabbriche, strutture mediche e installazioni esterne. Caratterizzato da un pannello Full HD da 23,8" con interfaccia LVDS industriale, funziona perfettamente da 0°C a +50°C e resiste a cadute da 60 cm, scariche elettrostatiche di ±4 kV e alta umidità. Tripla certificazione secondo gli standard RoHS, REACH e ISO, soddisfa i severi requisiti normativi UE/USA per le apparecchiature industriali.
Perché i clienti industriali scelgono questo display:
✅ Retroilluminazione a LED da 50.000 ore – Riduce i costi di manutenzione del ciclo di vita
✅ Immunità al rumore LVDS – Trasmissione stabile del segnale in ambienti con motori/VFD
✅ Resistenza alla condensa – Funziona in climi europei con elevata umidità
Punti salienti delle prestazioni industriali
Elevata resistenza alle vibrazioni
Supera i test di vibrazione triassiale 10-55Hz (secondo gli standard ferroviari EN 61373), ideale per macchinari edili/agricoli.
Accuratezza del colore a bassa temperatura
La correzione gamma assicura zero sfasamenti di colore durante gli avviamenti a freddo a 0°C, fondamentale per l'imaging medico.
Connettività industriale
L'interfaccia LVDS si integra nativamente con i PLC Siemens, i controller Beckhoff e supporta la regolazione VCOM in tempo reale (I²C).
Superficie resistente agli agenti chimici
Il rivestimento indurito anti-UV resiste a oli/solventi, convalidato da test di umidità-calore al 90% UR/120 ore.
Approfondimento delle specifiche tecniche
|
Sfida industriale |
La nostra soluzione |
|---|---|
|
Utilizzo in linea di produzione 24 ore su 24, 7 giorni su 7 |
Retroilluminazione da 50.000 ore (continua a 25°C) |
|
Avviamenti a freddo in magazzino |
Corrente di avvio a 0°C ≤1,91 A (avvio graduale di 470 µs) |
|
Ambienti con forti interferenze elettromagnetiche |
Impedenza LVDS a 100 Ω + connettore completamente schermato |
|
Funzionamento con guanti/mani bagnate |
Touch capacitivo proiettato con IC EXC3189 |
Applicazioni industriali target
Industria 4.0 (Germania): HMI per macchine CNC, pannelli di controllo robotici
Medicina (USA): display diagnostici (scala di grigi compatibile DICOM)
Trasporti (Scandinavia): sistemi di informazione passeggeri per treni/autobus
Fabbriche intelligenti: interfacce di navigazione AGV, terminali di gestione del magazzino
Certificazione del produttore
Prodotto da Saef Technology (Shenzhen), conforme a:
UE: 2011/65/UE (RoHS), 1907/2006 (REACH)
Nord America: FCC Parte 15 Sottoparte B Classe A
Industriale: standard di vibrazione IEC 61373
Dimensioni esterne
![]()
Specifiche
| Parametro | Specifiche | Unità |
| Area attiva | 527,04(H) × 296,46(V) | mm |
| Numero di pixel | 1920(H) × 1080(V) | pixel |
| Passo dei pixel | 0,2745*0,2745 | mm |
| Disposizione dei pixel | Striscia verticale RGB | |
| Luminosità BLU | 350 | Cd/㎡ |
| Colori del display | 16,7 milioni | colori |
| Modalità di visualizzazione | Modalità trasmissiva, normalmente nero | |
| Contorno dimensionale |
543(H) × 317,4(V) × 8,2(P) tip. |
mm |
| Trattamento superficiale | Antiriflesso, rivestimento duro (3H) | |
| Retroilluminazione | Tipo barra luminosa a 1 LED | Pcs |
Definizione dei pin dell'interfaccia
| Pin | Simbolo | Descrizione |
| 1 | RO(0)N | Segnale LVDS dispari- |
| 2 | RO(0)P | Segnale LVDS dispari+ |
| 3 | RO(1)N | Segnale LVDS dispari- |
| 4 | RO(1)P | Segnale LVDS dispari+ |
| 5 | RO(2)N | Segnale LVDS dispari- |
| 6 | RO(2)P | Segnale LVDS dispari+ |
| 7 | GND | Terra |
| 8 | ROCLK- | Clock LVDS dispari- |
| 9 | ROCLK+ | Clock LVDS dispari + |
| 10 | RO(3)N | Segnale LVDS dispari- |
| 11 | RO(3)P | Segnale LVDS dispari+ |
| 12 | RE(0)N | Segnale LVDS pari- |
| 13 | RE(0)P | Segnale LVDS pari+ |
| 14 | GND | Terra |
| 15 | RE(1)N | Segnale LVDS pari- |
| 16 | RE(1)P | Segnale LVDS pari+ |
| 17 | GND | Terra |
| 18 | RE(2)N | Segnale LVDS pari- |
| 19 | RE(2)P | Segnale LVDS pari+ |
| 20 | RECLK- | Clock LVDS pari- |
| 21 | RECLK+ | Clock LVDS pari + |
| 22 | RE(3)N | Clock LVDS pari- |
| 23 | RE(3)P | Clock LVDS pari + |
| 24 | GND | Terra |
| 25 | WP | Protezione da scrittura (High: Abilita scrittura, Low o Open: Disabilita scrittura) |
| 26 | SCL | Clock seriale I2C (per regolare VCOM) |
| 27 | SDA | Clock seriale I2C (per regolare VCOM) |
| 28 | 5V | Alimentazione CC |
| 29 | 5V | Alimentazione CC |
| 30 | 5V | Alimentazione CC |
Valori massimi assoluti
|
Parametro |
Simbolo |
Min. |
Max. |
Unità |
|
Tensione di alimentazione |
V DD |
-0,3 |
6 |
V |
|
Tensione di alimentazione logica |
V IN |
VSS-0,3 |
V DD +0,3 |
V |
|
Temperatura di esercizio |
T OP |
0 |
50 |
℃ |
|
Temperatura di stoccaggio |
T ST |
-20 |
60 |
℃ |
Caratteristiche della retroilluminazione
|
Parametro |
Min. |
Tip. |
Max. |
Unità |
|
|
Tensione di ingresso della barra luminosa a LED per Pin di ingresso |
VPIN |
- |
55,2 |
- |
V |
|
Corrente di ingresso della barra luminosa a LED per Pin di ingresso |
IPIN |
- |
60 |
- |
MA |
|
Consumo energetico LED |
P BL |
- |
13,2 |
- |
W |
|
Luminosità BLU |
- |
300 |
350 |
- |
Cd/㎡ |
|
Durata LED |
|
- |
50000 |
- |
Ore |
Specifiche CTP
|
Categoria |
Parametro |
Specifiche |
|
Generale |
Struttura |
Vetro di copertura + vetro sensore ITO |
|
|
Rinforzo della lente di copertura |
Rinforzato fisicamente |
|
|
Durezza superficiale della lente di copertura |
≥6H (durezza della matita) |
|
|
Tasso di trasmissione della luce |
≥85% |
|
|
Temperatura di esercizio |
-10℃ ~ +60℃, ≤85% UR |
|
|
Temperatura di stoccaggio |
-20℃ ~ +70℃, ≤85% UR |
|
Elettrico |
Interfaccia |
IIC / USB opzionale |
|
|
Touch IC |
EXC3189 |
|
|
Tensione di alimentazione (VDD) |
IIC:3,3 V USB:5 V |
|
|
Resistenza host (SDA/SCL) |
Configurabile sulla scheda principale |
|
Ambientale |
Condizioni operative |
Funzionale in nebbia/ acqua superficiale/guanto |
|
Proprietà superficiali |
Inchiostro superficiale |
Anti-UV |
|
|
Trattamento superficiale |
Antiriflesso (foschia: 3%) |
|
|
Laminazione LCD-TP |
OCR (Resina otticamente trasparente) |
|
Conformità |
Standard dei materiali |
Conforme a RoHS e senza alogeni |

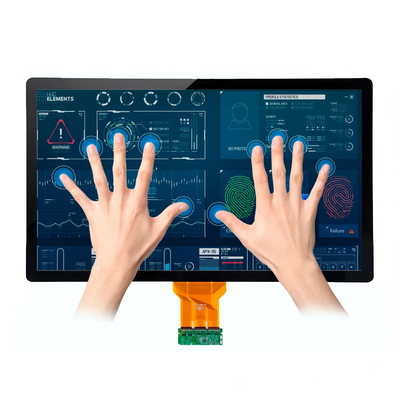

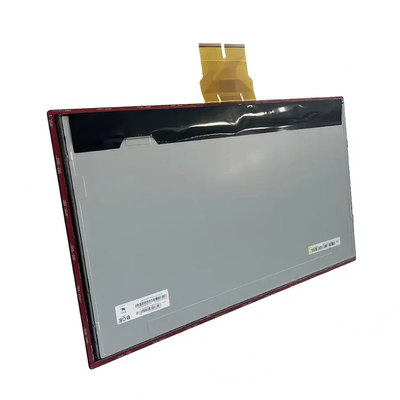

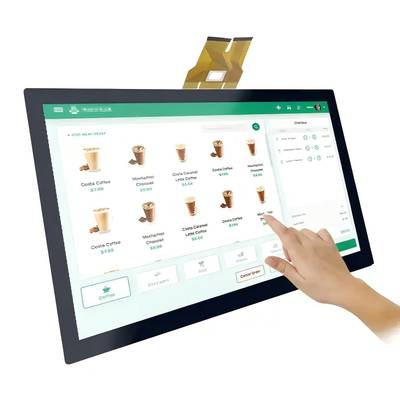

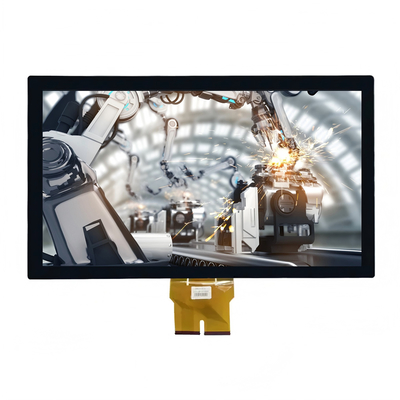

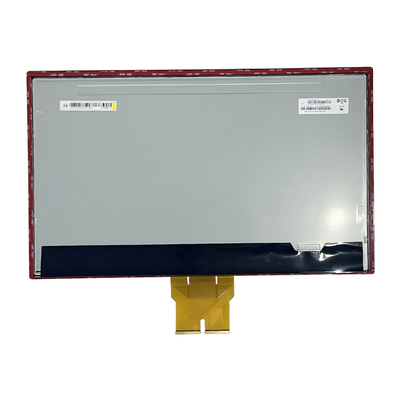

Immagine del prodotto
![]()
![]()
![]()
