Dettagli:
|
| Numero di modello: | SFTO2700SM-7317AN | Dimensione dello schermo: | 27 pollici di diagonale |
|---|---|---|---|
| Risoluzione: | 1920×1080 pixel (RGB) | Luminosità: | 350 Cd/m2 |
| Temperatura di stoccaggio.: | -20°C a +60°C | Temperatura operativa.: | 0°C a +50°C |
| Rapporto di contrasto: | 10001:1 (Tipico.) | Interfaccia: | LVDS a doppio canale (2 pixel/orologio) |
| Tempo di risposta: | 14ms (on/off, Tip.) | Lampade di sfondo: | 30,000 ore |
| Trattamento superficiale: | Rivestimenti AG/AR/AF (Selezionabili) | Tecnologia tattile: | PCAP (CTP) Opzionale |
| Copertura di vetro: | Vetro Gorilla/vetro temperato/PMMA (su misura) | Punti di contatto: | 10 punti multi-touch |
| Interfaccia touch: | I2C/USB/RS232 (configurabile) | Opzioni IC: | EETI, ILITEK, Cypress, Goodix |
| Personalizzazione: | Stampa in seta, logo, ritagli | Rispetto: | Compliance REACH e RoHS |
| Evidenziare: | LCD TFT industriale Multi-Touch,LCD TFT industriale da 27 pollici,LCD TFT industriale Glove touch |
||
L'SFTO2700SM-7317AN ridefinisce la visualizzazione industriale con la tecnologia touch Projected Capacitive (PCAP) integrata. Combinando un LCD TFT FHD da 27" (350 cd/m²) con sensibilità touch compatibile con i guanti, è progettato per interfacce mediche, automazione di fabbrica e sistemi di trasporto.
Opzioni di Personalizzazione Chiave
✅ Soluzioni Touch Robuste
Opzioni Vetro: Gorilla Glass® chimicamente rinforzato (Medicale), Vetro Temperato (Industriale), PMMA (Sensibile ai costi)
Rivestimenti: Anti-Glare (AG) per leggibilità alla luce solare, Anti-Riflesso (AR) per imaging medicale, Anti-Impronta (AF) per chioschi
Trattamenti Bordi: Bordi lucidi, smussati o curvi 2.5D
✅ Integrazione Touch Avanzata
Configurazioni Sensori: Sensori in vetro (alta durata), Sensori in film (leggeri), Film+Film (montaggio flessibile)
Controller IC: EETI per EMC medicale, Cypress per automotive (-40°C), Goodix per gesti multi-touch
Interfacce: I²C (sistemi embedded), USB (plug-and-play), RS232 (apparecchiature legacy)
✅ Affidabilità di Grado Industriale
Funzionamento a 0°C~50°C con resistenza alla condensa
Testato a shock termico a 24 cicli (-20°C↔60°C)
Tenuta frontale IP65 se combinato con il pannello touch
Certificazioni
EN 60601-1 (Medicale), ISO 16750 (Automotive)
Conforme a REACH SVHC, RoHS 3
EMC: EN 55032 Classe B
Richiedi Personalizzazione
Contatta sales2@saef.com.cn per versioni sigillate IP65, opzioni touch capacitivo o design personalizzati della cornice.
Specifiche
| Articoli | Unità | Specifiche |
| Diagonale Schermo | mm | 27.0” |
| Area attiva | mm | 597.888(H) x 336.312(V) |
| Pixel H x V | - | 1920(x3) x 1080 |
| Pixel Pitch | um | 31.14(per una triade) x31.14 |
| Disposizione Pixel | - | R.G.B. Striscia Verticale |
| Modalità Display | - | Normalmente Nero |
| Tempo di Risposta | Msec | 14ms (tip., on/off) |
| Peso | Grammi | TBD |
| Interfaccia Elettrica | - | LVDS a doppio canale, ingresso dati RGB a 8 bit |
| Supporto Colore | - | 16.7M colori |
| Trattamento Superficiale | - | Anti-Glare,3H |
| Temperatura di Esercizio | ℃ |
0 a +50 |
| Temperatura di Stoccaggio | ℃ | -20 a +60 |
Dimensioni Esterne
![]()
Definizione Pin Interfaccia
| Pin No. | Simbolo | Descrizione |
| 1 | RxO0- | Ingresso dati differenziale LVDS negativo (Dati dispari) |
| 2 | RxO0+ | Ingresso dati differenziale LVDS positivo (Dati dispari) |
| 3 | RxO1- | Ingresso dati differenziale LVDS negativo (Dati dispari) |
| 4 | RxO1+ | Ingresso dati differenziale LVDS positivo (Dati dispari) |
| 5 | RxO2- | Ingresso dati differenziale LVDS negativo (Dati dispari) |
| 6 | RxO2+ | Ingresso dati differenziale LVDS positivo (Dati dispari) |
| 7 | BIST | BIST |
| 8 | RxOCLK- | Ingresso clock differenziale LVDS negativo (Clock dispari) |
| 9 | RxOCLK+ | Ingresso clock differenziale LVDS positivo (Clock dispari) |
| 10 | RxO3- | Ingresso dati differenziale LVDS negativo (Dati dispari) |
| 11 | RxO3+ | Ingresso dati differenziale LVDS positivo (Dati dispari) |
| 12 | RxE0- | Ingresso dati differenziale LVDS negativo (Dati pari) |
| 13 | RxE0+ | Ingresso dati differenziale LVDS positivo (Dati pari) |
| 14 | GND | Terra |
| 15 | RxE1- | Ingresso dati differenziale LVDS negativo (Dati pari) |
| 16 | RxE1+ | Ingresso dati differenziale LVDS positivo (Dati pari) |
| 17 | GND | Terra |
| 18 | RxE2- | Ingresso dati differenziale LVDS negativo (Dati pari) |
| 19 | RxE2+ | Ingresso dati differenziale LVDS positivo (Dati pari) |
| 20 | RxECLK- | Ingresso clock differenziale LVDS positivo (Clock pari) |
| 21 | RxECLK+ | Ingresso clock differenziale LVDS positivo (Clock pari) |
| 22 | RxE3- | Ingresso dati differenziale LVDS negativo (Dati pari) |
| 23 | RxE3+ | Ingresso dati differenziale LVDS positivo (Dati pari) |
| 24 | GND | Terra |
| 25 | CTL | CTL_DVR |
| 26 | CE | CE_DVR |
| 27 | NC | Nessuna connessione |
| 28 | VDD | Tensione di alimentazione in ingresso 5V |
| 29 | VDD | Tensione di alimentazione in ingresso 5V |
| 30 | VDD | Tensione di alimentazione in ingresso 5V |
Caratteristiche Ottiche
| Parametro | Condizioni | Min. | Tip. | Max. | Unità | |
|
Angolo di Visione (CR>10) |
Orizzontale | θL | 89 | - |
gradi |
|
| θR | 89 | - | ||||
| Verticale | θT | 89 | - | |||
| θB | 89 | - | ||||
| Rapporto di Contrasto | Centro | 700 | 1000 | - | - | |
| Tempo di Risposta | Tr+Td | - | 14 | 20 | ms | |
|
Cromaticità Colore CF (CIE1931) |
Rosso x |
Tip. -0.03 |
0.646 |
Tip. +0.03 |
- | |
| Rosso y | 0.341 | - | ||||
| Verde x | 0.327 | - | ||||
| Verde y | 0.612 | - | ||||
| Blu x | 0.143 | - | ||||
| Blu y | 0.041 | - | ||||
| Bianco x | 0.283 | - | ||||
| Bianco y | 0.289 | - | ||||
| Luminanza centrale del bianco | YLI | 300 | 350 | cd/m2 | ||
Caratteristiche Retroilluminazione
| Parametro | Simbolo | Valore | Unità | ||
| Min. | Tip. | Max. | |||
| Tensione di ingresso Light Bar | VLED | 51 | 54 | 57 | V |
| Corrente di ingresso Light Bar | ILED | - | 480 | - | mA |
| Durata LED | LBL | 20000 | 30000 | - | Hrs |

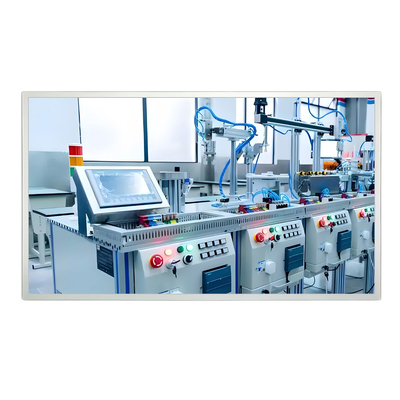

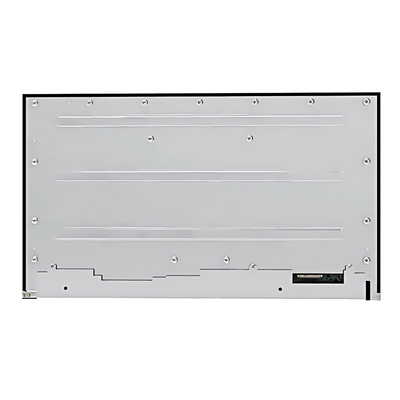

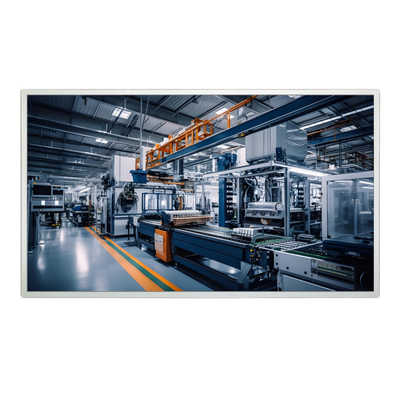

Immagine del Prodotto
![]()
![]()
