Dettagli:
|
| Numero di modello: | SFTO2150RX-7320AN | Dimensione dello schermo: | 21,5 pollici diagonale (546,1 mm) |
|---|---|---|---|
| Risoluzione: | 1920×1080 pixel (RGB) | luminosità: | 500 cd/m2 |
| Temp operativa.: | -30°C a +80°C | Rapporto di contrasto: | 10001:1 (Tipico.) |
| Interfaccia: | LVDS a doppio canale (2 pixel/orologio) | Consumo energetico: | 20.96W |
| Tempo di risposta: | 14ms GTG (Gray-to-Gray) | Angolo di visualizzazione: | 89° Tutte le Direzioni (CR>10) |
| Retroilluminazione: | 50.000 ore | Conformità: | Compliance REACH e RoHS |
| Evidenziare: | 500 nits LCD TFT industriale,FHD LCD TFT industriale,21.5 LCD TFT industriale |
||
Display industriale mission-critical per ambienti estremi
IlSFTO2150RX-7320ANCon una luminosità di 500 nits e una risoluzione FHD,fornisce immagini nitide anche sotto luce solare diretta o a bassa temperatura.
Principali vantaggi dell'ingegneria
✅ Durabilità militare
Funziona a temperature dall'Artico al deserto (-30°C~80°C)
Sopravvive agli urti meccanici 50G (IEC 60068-2-27)
240 ore di funzionamento con umidità @50°C/80%RH
✅ Connettività industriale
Interfaccia LVDS a doppio canale (connettore JAE FI-X30H)
Modalità di sincronizzazione solo DE @ 74,25MHz
6 bit + Hi-FRC (16,7M colori)
✅ Progettazione a tempo di fermo zero
50,000hr retroilluminazione a LED (chip 7020, 10S6P×2)
Tolleranza di ondulazione di ingresso < 300 mV
Protezione ESD da contatto a ±8 kV (IEC 61000-4-2)
Industrieanwendungen / Applicazioni industriali
Wartung & Garantie / Manutenzione e garanzia
Lebensdauer: 50.000 Stunden LED-Betrieb (@25°C)
Bildschirmeinbrennen verhindern: modalità di sonno dopo 30 minuti di inattività
Garanzia: 1 anno Functionseratz
ESD-Schutz: IPM-verpackt mit leitfähiger Folie
Richiesta di personalizzazione
ContattoSales2@saef.com.cnper le versioni sigillate IP65, le opzioni capacitive touch o i disegni personalizzati delle lunette.
Specificità
| Articolo 2 | Specificità | Unità |
| Dimensione dello schermo attivo | 21.5 | centimetro |
| Numero di pixel | 1920 x 1080 | Pixel |
| Area di visualizzazione | 476.64 (H) x 268.11 ((V) | mm |
| Apertura del bezzolo | 479.84 ((H) x 271.3 ((V) | mm |
| Dimensione del profilo | 495.6 ((H) x 292.4 ((V) x 10.35 ((D) | mm |
| Luminanza, bianco | 500 (centro 1 punto, tipo) | cd/m2 |
| Tensione di ingresso dell'alimentazione | 12 (tipo) | V. |
| Tensione dell'alimentazione | 5.0 (tipo) | V. |
| Consumo di energia | Totale = 20,96 (Typ.) | W |
| Rapporto di contrasto | 1000:1 | - Non lo so. |
| Tempo di risposta | 14 (Tipo) ((G a G) | ms |
| Temperatura del colore | TBD | K. |
| Peso | TBD ((Tipo) | Kg |
| Temperatura di funzionamento | -30 ~ 80 | °C |
| Temperatura di conservazione | -30 ~ 85 | °C |
Caratteristiche ottiche
| Parametro | Il simbolo | Condizione | Un minuto. | Tipo. | - Max, ti prego. | Unità | ||
|
Angolo di visione gamma |
Orizzontale |
Θ3 |
CR > 10 |
85 | 89 | - | Deg. | |
| Θ9 | 85 | 89 | - | Deg. | ||||
|
Verticale |
Θ12 | 85 | 89 | - | Deg. | |||
| Θ6 | 85 | 89 | - | Deg. | ||||
| Relazione di contrasto di luminosità | CR |
Θ = 0. (Al centro) Normalmente Visualizzazione Angolo |
450 | 500 | ||||
| Trasmissione cellulare | Tr | - | 3.55 | - | % | |||
| Uniformità della luminosità bianca | ΔY | 75 | 80 | - | % | |||
|
Riproduzione di colore |
Bianco |
Wx | 0.283 | 0.313 | 0.343 | - | ||
| Wy. | 0.299 | 0.329 | 0.359 | - | ||||
|
Rosso |
Rx | 0.607 | 0.637 | 0.667 | - | |||
| RY | 0.320 | 0.350 | 0.380 | - | ||||
|
Verde |
Gx | 0.266 | 0.296 | 0.326 | - | |||
| Gi | 0.590 | 0.620 | 0.650 | - | ||||
|
Blu |
Bx | 0.120 | 0.150 | 0.180 | - | |||
| Da: | 0.02 | 0.05 | 0.08 | - | ||||
|
Risposta Il tempo |
GTG | Tg | 14 | 25 | ms | |||
| Parla in croce | CT |
- |
- |
2.0 | % | |||
Caratteristiche della retroilluminazione
| Parametro | Il simbolo | Valore | Unità | ||
| Un minuto. | Tipo. | - Max, ti prego. | |||
| Voltaggio di ingresso della barra luminosa LED per pin di ingresso | VPIN | 46.5 | 48.5 | 51.5 | V. |
| Corrente totale di ingresso della barra luminosa LED | IPIN | --- | 360 | mA | |
| Tempo di vita del LED | LLED | 40000 | 50000 | --- | Ore |
| Consumo di energia | PBL | 17.46 | W | ||
Dimensioni esterne
![]()
Definizione del pin dell'interfaccia
| Pin No | Il simbolo | Funzione |
| 1 | RXO0- | Dati negativi di trasmissione di pixel 0 (ODD) |
| 2 | RXO0+ | Dati positivi di trasmissione di pixel 0 (ODD) |
| 3 | RXO1- | Dati negativi di trasmissione del pixel 1 (ODD) |
| 4 | RXO1+ | Dati positivi di trasmissione del pixel 1 (ODD) |
| 5 | RXO2- | Dati negativi di trasmissione del pixel 2 (ODD) |
| 6 | RXO2+ | Dati positivi di trasmissione del pixel 2 (ODD) |
| 7 | GND | Terreno di potenza |
| 8 | RXOC- | Orologio di trasmissione negativo (ODD) |
| 9 | RXOC+ | Orologio di trasmissione positivo (ODD) |
| 10 | RXO3- | Dati negativi di trasmissione del pixel 3 (ODD) |
| 11 | RXO3+ | Dati positivi di trasmissione del pixel 3 (ODD) |
| 12 | RXE0- | Dati negativi di trasmissione di pixel 0 (EVEN) |
| 13 | RXE0+ | Dati positivi di trasmissione di pixel 0 (EVEN) |
| 14 | GND | Terreno di potenza |
| 15 | RXE1- | Dati negativi di trasmissione del pixel 1 (EVEN) |
| 16 | RXE1+ | Dati positivi di trasmissione del pixel 1 (EVEN) |
| 17 | GND | Terreno di potenza |
| 18 | RXE2- | Dati negativi di trasmissione del pixel 2 (EVEN) |
| 19 | RXE2+ | Dati positivi di trasmissione del pixel 2 (EVEN) |
| 20 | RXEC- | Orologio di trasmissione negativo (EVEN) |
| 21 | RXEC+ | Orologio di trasmissione positivo (EVEN) |
| 22 | RXE3- | Dati negativi di trasmissione del pixel 3 (EVEN) |
| 23 | RXE3+ | Dati positivi di trasmissione di Pixel 3 (EVEN) |
| 24 | GND | Terreno di potenza |
| 25 | NC | Non c'è connessione, questo pin dovrebbe essere aperto. |
| 26 | NC | Non c'è connessione, questo pin dovrebbe essere aperto. |
| 27 | NC | Nessuna connessione |
| 28 | VDD |
Fornitore di alimentazione: +5V |
| 29 | VDD | |
| 30 | VDD |

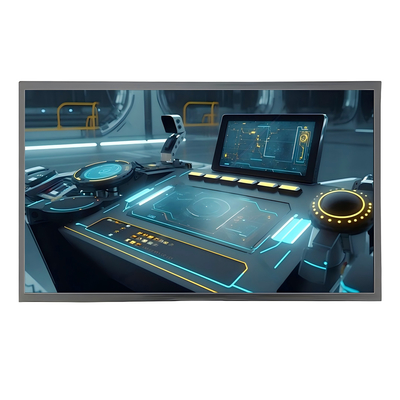

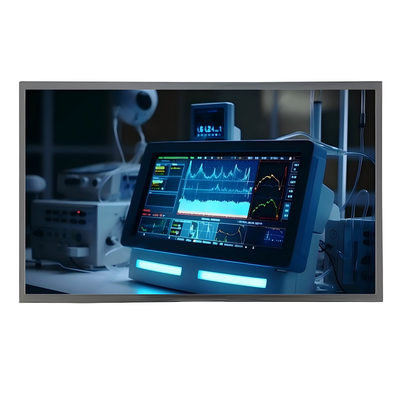

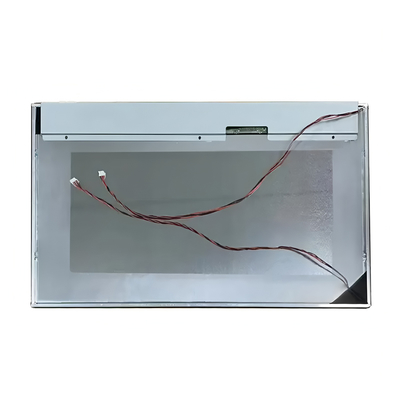

Immagine del prodotto
![]()
![]()
