Dettagli:
|
| Numero di modello: | SFTO560SH-7316AN (Basato su AT056TN52 V.3) | Dimensione dello schermo: | 5.6 pollici diagonale |
|---|---|---|---|
| Risoluzione: | 640×480 pixel (RGB) | Brillantezza: | 250 cd/m2 |
| Temperatura operativa.: | da -20°C a +70°C | Tecnologia: | TN TFT, Trasmissivo |
| Interfaccia: | RGB digitale a 24 bit | Lampade di sfondo: | 15 LED, durata 20.000-30.000 ore |
| Alimentazione: | Tensione doppia | Rispetto: | Compliance REACH e RoHS |
| Evidenziare: | Modulo industriale dell'esposizione di TFT,Modulo di visualizzazione LCD TFT industriale,Modulo display LCD TFT 640x480 |
||
Display TFT di grado industriale da 5,6 pollici per ambienti difficili
Il modulo LCD SFTO560SH-7316AN TFT offre prestazioni senza compromessi in applicazioni industriali esigenti.Il display da 6 pollici presenta una risoluzione nitida di 640×480 con trattamento superficiale antiabbagliamento, garantendo una visibilità chiara in condizioni di luce ambientale elevata (luminosità 250 cd/m2, contrasto 500:1).
Costruito per essere affidabile
Opera senza soluzione di continuità da -20°C a +70°C con 100G di resistenza meccanica agli urti, ideale per l'automazione di fabbriche, dispositivi medici e sistemi di trasporto in cui la stabilità è fondamentale.L'interfaccia RGB a 24 bit supporta 16Colori.7M, mentre il propulsore a doppia tensione elimina le interferenze acustiche in ambienti elettricamente caotici.
Principali vantaggi per gli ingegneri
✅ Durata di vita della retroilluminazione estesa: 15 LED bianchi (30.000 ore a 25°C)
✅ Integrazione flessibile: controllo della direzione di scansione (L/R, U/D pin)
✅ Protezione robusta: la costruzione sigillata dalla polvere passa i test di umidità di 240 ore
✅ Compliance semplificata: certificato ROHS/REACH, compatibile con la saldatura senza Pb
Applicazioni
HMI industriali e pannelli di controllo
Apparecchiature di prova portatili
Dispositivi di monitoraggio medico
Chioschi esterni e sistemi di trasporto
Informazioni tecniche
Pixel Pitch: 58,8×176,4μm
Tempo di risposta: 25 ms (tipo)
Angolo di visione: 70° ((H)/50° ((V)
Sequenzazione di potenza: tempistica ottimizzata di accensione/spena
Garanzia: 1 anno di copertura dei difetti funzionali
Pronti per la conformità
Risponde alle direttive UE ROHS 2011/65/UE, REACH 1907/2006/CE e EMC per un'integrazione senza soluzione di continuità nelle attrezzature industriali globali.
Ordine e supporto
Contatta il nostro quartier generale di Shenzhen per i prezzi dei volumi, le opzioni personalizzate di coda FPC e la documentazione tecnica.
Richiesta di personalizzazione
ContattoSales2@saef.com.cnper le versioni sigillate IP65, le opzioni capacitive touch o i disegni personalizzati delle lunette.
Specificità
| Caratteristiche | Dettagli |
| Dimensione della schermata (diagonalmente) | 5.6 |
| Tipo LCD | TN TFT |
| Modalità di visualizzazione | Trasmettitore / normalmente bianco |
| Risoluzione | 640 RGB x 480 |
| Visualizza indicazioni | 12 ore |
| Direzione di inversione della scala grigia | 6 ore |
| Esempio del modulo | 126.5 ((H) x 100 ((V) x 5.7 ((T) (nota1) |
| Area attiva | 112.896 ((H) x84.672 ((V) |
| Dimensione dei pixel | 58.8*3 x 176.4 |
| Disposizione dei pixel | RGB |
| Trattamento superficiale del polarizzatore | Antiabbagliamento |
| IC del driver | ILI6192A-01&ILI5481A |
| Colori di visualizzazione | 16.7M |
| Interfaccia | Interfaccia RGB a 24 bit |
| Con o senza touch panel | Senza |
| Temperatura di funzionamento | - Venti️70 |
| Temperatura di conservazione | - Trenta️80 |
| Peso | 100 |
Caratteristiche ottiche
| Articolo | Il simbolo | Condizione | Specificità | Unità | |||
| Un minuto. | Tipo. | - Max, ti prego. | |||||
|
Luminosità accesa TFT ((Se = 20mA/LED) |
Lv |
Normalmente. angolo di visione θX = φY =0o |
200 |
250 |
- |
cd/m2 |
|
| Relazione di contrasto (vedere 6.3) | CR | 600 | 1000 | - | |||
|
Tempo di risposta (vedere punto 6.2) |
TR+TF |
- |
25 | 50 |
ms |
||
| Bianco | XW | 0.25 | 0.30 | 0.35 | |||
| YW. | 0.26 | 0.31 | 0.36 | ||||
|
Angolo di visione (vedere 6.4) |
Orizzontale | θX+ |
Centro CR≥10 |
60 | 70 | - |
Deg. |
| θX- | 60 | 70 | - | ||||
| Verticale | φY+ | 40 | 50 | - | |||
| φY- | 60 | 70 | - | ||||
| NTSC Ratio ((Gamut) | - | 51.2 | - | % | |||
Caratteristiche della retroilluminazione
| Articolo | Il simbolo | Condizione | Un minuto. | Tipo. | - Max, ti prego. | Unità |
| Voltaggio della retroilluminazione | VLED | Ta=25 oC, IF=20mA/LED | - | 9.3 | - | V. |
| Corrente di retroilluminazione | ILED | Ta=25 oC, VF=3,1 V/LED | - | 100 | - | mA |
| Dissipazione di potenza | PD | - | 930 | - | mW | |
| Uniformità | Media | 75 | 80 | - | % | |
| durata di funzionamento del LED ((25°C) | - | 20000 | 30000 | - | Ore | |
| Metodo di guida | corrente costante | |||||
| Configurazione LED | 15 LED bianchi ((3 LED in una stringa e 5 gruppi in parallelo) | |||||
Dimensioni esterne
![]()
Definizione del pin dell'interfaccia
| Numero PIN. | Il simbolo | I/O | Funzione |
| 1 | VLED+ | P | Potenza dell'anodo di retroilluminazione LED |
| 2 | VLED+ | P | Potenza dell'anodo di retroilluminazione LED |
| 3 | VLED- | P | Potenza per il catodo della retroilluminazione a LED |
| 4 | VLED- | P | Potenza per il catodo della retroilluminazione a LED |
| 5 | GND | P | Terrazzo di potenza |
| 6 | VCOM | Io... | Input VCOM |
| 7 | VCC | P | Fornitore di alimentazione per circuiti digitali |
| 8 | Modalità | Io... | Controllo della modalità DE o HV |
| 9 | DE | Io... | Abilitare i dati |
| 10 | VS | Io... | Input del segnale Vsync |
| 11 | HS | Io... | Input del segnale Hsync |
| 12 | B7 | Io... | Input di dati blu (MSB) |
| 13 | B6 | Io... | Input di dati blu |
| 14 | B5 | Io... | Input di dati blu |
| 15 | B4 | Io... | Input di dati blu |
| 16 | B3 | Io... | Input di dati blu |
| 17 | B2 | Io... | Input di dati blu |
| 18 | B1 | Io... | Input di dati blu |
| 19 | B0 | Io... | Input dei dati blu (LSB) |
| 20 | G7 | Io... | Input di dati verdi (MSB) |
| 21 | G6 | Io... | Input di dati verdi |
| 22 | G5 | Io... | Input di dati verdi |
| 23 | G4 | Io... | Input di dati verdi |
| 24 | G3 | Io... | Input di dati verdi |
| 25 | G2 | Io... | Input di dati verdi |
| 26 | G1 | Io... | Input di dati verdi |
| 27 | G0 | Io... | Input di dati verdi (LSB) |
| 28 | R7 | Io... | Input dei dati rossi (MSB) |
| 29 | R6 | Io... | Input dei dati in rosso |
| 30 | R5 | Io... | Input dei dati in rosso |
| 31 | R4 | Io... | Input dei dati in rosso |
| 32 | R3 | Io... | Input dei dati in rosso |
| 33 | R2 | Io... | Input dei dati in rosso |
| 34 | R1 | Io... | Input dei dati in rosso |
| 35 | R0 | Io... | Input di dati rosso (LSB) |
| 36 | GND | P | Terrazzo di potenza |
| 37 | DCLK | Io... | Orologio campione |
| 38 | GND | P | Terrazzo di potenza |
| 39 | L/R | Io... | Selezionare direzione di scansione da sinistra a destra |
| 40 | U/D | Io... | Selezionare la direzione di scansione in alto o in basso |
| 41 | VGH | Io... | Potenza positiva per il driver di scansione |
| 42 | VGL | Io... | Potenza negativa per il driver di scansione |
| 43 | AVDD | P | Forniture di alimentazione per circuiti analogici |
| 44 | RISET | Io... | Ripristinare |
| 45 | POL | O | Selezione della polarità per il segnale di controllo dell'inversione di linea |
| 46 | VCOM | Io... | Input VCOM |
| 47 | NC | - | Nessun connettore |
| 48 | NC | - | Nessun connettore |
| 49 | NC | - | Nessun connettore |
| 50 | NC | - | Nessun connettore |

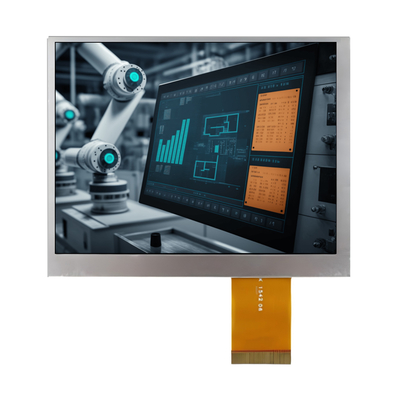

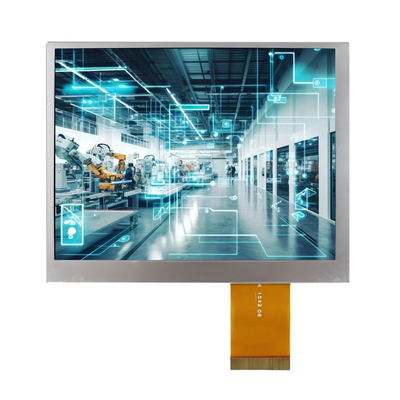

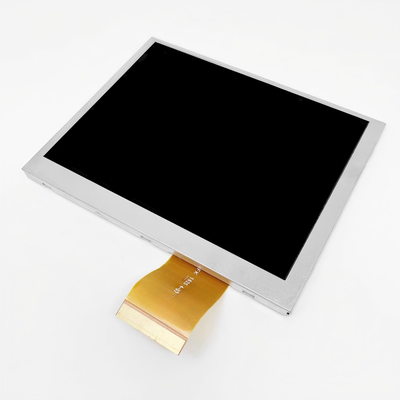

Immagine del prodotto
![]()
![]()
