Dettagli:
|
| Prodotto: | 2Display TFT da 2 pollici | Risoluzione: | 200x480 punti |
|---|---|---|---|
| touch screen: | Senza | Direzione di visione: | IPS Tutti gli angoli di visione |
| interfaccia: | MIPI | Numero di pin: | 20 PERNI |
| Connessione: | ZIF | Luminanza di superficie: | 570 cd/m2 |
| IC del driver: | ST7797 | Temperatura di funzionamento: | -20°C a +70°C |
| Durata di vita del LED: | 40,000 ore | Rispetto: | Compliance REACH e RoHS |
| Evidenziare: | Modulo di visualizzazione LCD TFT 200x480 IPS,Modulo di visualizzazione LCD TFT IPS,2Display LCD TFT da 2 pollici |
||
Disegno meccanico
![]()
Definizione del pin dell'interfaccia
|
Numero PIN. |
Il simbolo |
I/O |
Descrizione |
| 1 | GND | P | Terreno |
| 2 | TP_VDD | P | CTP Fornitore di alimentazione analogico |
| 3 | TP_SCL | Io... | Orologio seriale I2C |
| 4 | TP_SDA | Io... | Dati seriali I2C |
| 5 | TP_RST | Io... | CTP RESET TERMINAL ACTVE L |
| 6 | TP_INT | O | Interruzione esterna INT all'host, è attiva bassa quando il dito tocca sullo schermo |
| 7 | NC | - | - |
| 8 | GND | P | Terreno |
| 9 | MIPI-D1N | Io... | Segnali di dati differenziali dell'interfaccia MIPI |
| 10 | MIPI-D1P | Io... | Segnali di dati differenziali dell'interfaccia MIPI |
| 11 | GND | P | Terreno |
| 12 | MIPI-CN | Io... | Segnali di orologeria differenziale dell'interfaccia MIPI |
| 13 | MIPI-CP | Io... | Segnali di orologeria differenziale dell'interfaccia MIPI |
| 14 | GND | P | Terreno |
| 15 | VCI | P | Fornitura di alimentazione dell'analogo interno |
| 16 | IOVCC | P | Fornitura di alimentazione all'I/O interno. |
| 17 | RISET | Io... | Reimpostare il pin del segnale |
| 18 | GND | P | Terreno |
| 19 | LEDK | P | Fornitura di alimentazione Input catodico per retroilluminazione |
| 20 | LEDA | P | Fornitura di corrente Input anodo per retroilluminazione |
Classificazione massima assoluta
| Parametro |
Il simbolo |
Min. |
Max. |
Unità |
| Temperatura di funzionamento | In alto | - Venti | 70 | °C |
| Temperatura di conservazione | Tst | - Trenta | 80 | °C |
| Umidità | RH | / | 90% ((Max60.C) | RH |
| Voltaggio di potenza | VCI | - Zero.3 | 4.6 | V. |
Caratteristiche della corrente continua
| Parametro |
Il simbolo |
Min. |
Tipologia |
Max. |
Unità |
| Tensione di alimentazione per la logica | VCI | 2.65 | 2.8 | 3.3 | V. |
| Fornitore di alimentazione I/O | IOVCC | 1.65 | 1.8 | 3.3 | V. |
| Corrente di input | Identificazione |
- |
TBD | TBD | mA |
| Voltaggio di ingresso | HIV | 0.7*IOVCC |
- |
IOVCC | V. |
| Voltaggio di ingresso | VIL | 0 |
- |
0.3*IOVCC | V. |
| Voltaggio di uscita | VOH | 0.8*IOVCC |
- |
IOVCC | V. |
| Voltaggio di uscita | VOL | 0 |
- |
0.2*IOVCC | V. |
Caratteristiche della retroilluminazione
| Articolo |
Il simbolo |
Min. |
Tipologia |
Max. |
Unità |
Condizione |
| Voltaggio in avanti | Vf | 2.9 | 3.1 | 3.3 | V. | Se= 80mA |
| BL Luminosità | Lv | - | - | - | cd/m2 | |
| Uniformità della retroilluminazione | Non inferiore all'80% | |||||
| Numero di LED LED |
- |
4 | Pezzo | |||
| Modalità di connessione | S/P/M | In parallelo |
- |
|||
Caratteristiche ottiche
| Articolo |
Il simbolo |
Condizione |
Min. |
Tipologia |
Max. |
Unità |
|
|
Luminanza superficiale LCM |
Lv | - Non lo so. | 470 | 570 | - Non lo so. | cd/m2 | |
| Rapporto di contrasto | CR | - Non lo so. | 900 | 1000 | - Non lo so. | - Non lo so. | |
| Tempo di risposta | Tr+Tf | - Non lo so. | - Non lo so. | 35 | 40 | msec | |
| Gamma dei colori | S(%) | - Non lo so. | - Non lo so. | - Non lo so. | % | ||
|
Angolo di visione |
Ver+Hor |
CR ¢10 |
- Non lo so. | 160 | - Non lo so. |
deg |
|

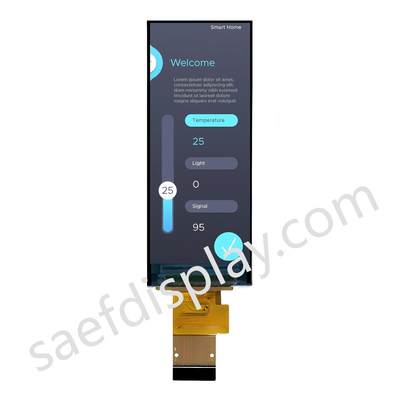

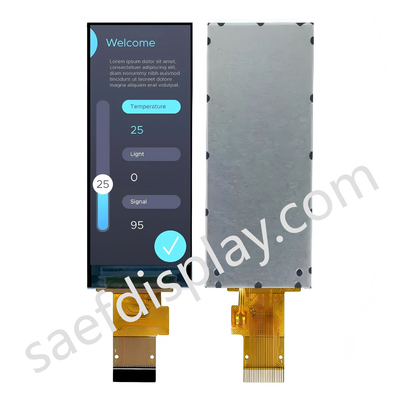

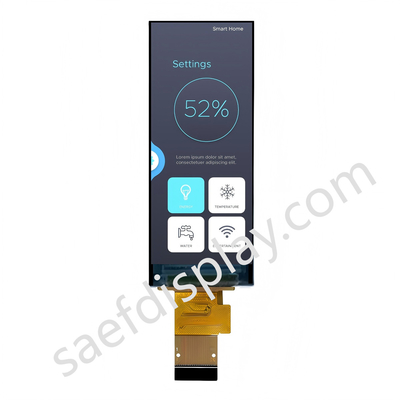

Immagine del prodotto
![]()
![]()
