Dettagli:
|
| Prodotto: | Display quadrato TFT da 4 pollici | schermo tattile: | senza contatto, (con CTP facoltativo) |
|---|---|---|---|
| Risoluzione: | 480*480 | Dimensione di vetro di copertura: | Personalizzabile |
| Direzione di visione: | tutti gli angoli di visione, IPS | Interfaccia: | RGB+SPI (interfaccia MIPI facoltativa) |
| Numero di pin: | 40 pin | Connessione: | ZIF |
| Luminanza di superficie: | 420 cd/m2 (nits) tipici | Durata di vita del LED: | 40,000 ore |
| Evidenziare: | Modulo a 4 pollici del touch screen di TFT,modulo del touch screen di 480X480 TFT,Schermo a 4 pollici di RGB TFT |
||
** Scarica della scheda dati **
SFTC400B-8951ACT Specifica.pdf
Modulo di schermo TFT touch da 4 pollici RGB SPI quadrato 480X480 TFT IPS LCD
SF-TC400B-8951A-N è un modulo di visualizzazione TFT-LCD quadrato IPS da 4 pollici; realizzato con una risoluzione di 480 x 480 pixel.è caratterizzato da pannello IPS che ha il vantaggio di un angolo di visione più ampio di sinistra:80 / destra:80 / su:80 / giù:80 gradi (tipico), rapporto di contrasto 800: 1 (valore tipico), luminosità 4200 nits (valore tipico), pannello di superficie di abbagliamento, rapporto di aspetto 1:1.
SF-TC400B-8951A-N LCD display driver integrato IC ST7701S sul modulo, la tensione di alimentazione dell'interfaccia varia da 2,5V a 3,6V, valore tipico 2,8V.Il modulo WF40E può funzionare a temperature da -20°C a +70°CLa temperatura di conservazione varia da -30°C a +80°C.
| Prodotto: | Display quadrato TFT da 4 pollici | Schermo tattile: | Senza contatto, (con CTP opzionale) |
|---|---|---|---|
| Risoluzione: | 480*480 | Dimensione del vetro di copertura: | Personalizzabile |
| Direzione di visione: | Tutti gli angoli di visione, IPS | Interfaccia: | Interfaccia RGB+SPI ((MIPI opzionale) |
| Numero di pin: | 40 pin | Collegamento: | ZIF |
| Luminanza superficiale: | 420 Cd/m2 (nits) Tipico | Durata di vita del LED: | 40000 ore |
Perché scegliere noi
1- Sì.Forniamo soluzioni personalizzate per display LCD
Il vostro prodotto ha requisiti specifici di applicazione, specifiche elettriche, specifiche ottiche, caratteristiche touch o dimensioni meccaniche che richiedono display personalizzati?SAEF può soddisfare i vostri requisiti LCD personalizzati.
2- Sì.Soluzioni totali per touch screen e display
Ti preoccupi di assemblare il touch screen e il display?SAEF può fornire schermi touch personalizzati e standard, incluse soluzioni multi-touch resistive e capacitive, inclusi servizi di legame aereo e ottico..
3- Sì.Impegno per l'affidabilità della qualità
SAEF è qualificato da ISO9001:2015 e ISO14000, soddisfacendo le norme RoHS, REACH e altre norme ambientali nei mercati globali.prove di affidabilità e invecchiamento.
4- Sì.Fornitura a lungo termine
In circostanze normali, i prodotti che raccomandiamo possono essere forniti per più di 5 anni.Faremo piani alternativi in anticipo per garantire le vostre esigenze di approvvigionamento a lungo termine.
Modulo di schermo TFT touch da 4 pollici RGB SPI quadrato 480X480 TFT IPS LCDDisegno
Definizione del pin:
| Numero PIN. | SIMBOLO | DETTAGLI |
| 1 | LED A | Anodo a LED |
| 2 | LED K1 | Catodo a LED |
| 3 | LEDK2 | Catodo a LED |
| 4 | GND | Terreno |
| 5 | VCI | Fornitura di energia elettrica |
| 6 | RISET | Segnale di ripristino, basso livello attivo |
| 7 | NC | Nessuna connessione |
| 8 | NC | Nessuna connessione |
| 9 | SDA | SIGNALE DATI SPI |
| 10 | SCK | SIGNALE DI OROLOGIO DELLA SPI |
| 11 | CS | SPI CHIP SELECT SIGNAL |
| 12 | PCLK | RGB DOT CLOCK SIGNAL |
| 13 | DE | Segnale abilitato ai dati RGB |
| 14 | VSYNC | Segnale di sincronizzazione a fotogramma RGB |
| 15 | HSYNC | Segnale di sincronizzazione di linea RGB |
| 16~33 | DB0~DB17 | Segnale di dati RGB |
| 34 | GND | Terreno |
| 35 | TP_INT | Interruzione del tocco |
| 36 | TP_SDA | Segnale di dati TOUCH IIC |
| 37 | TP_SCL | Segnale di orologeria TOUCH IIC |
| 38 | TP_RESET | Segnale di reset del tocco |
| 39 | TP_VCI | Fornitura di energia a contatto |
| 40 | GND | Terreno |

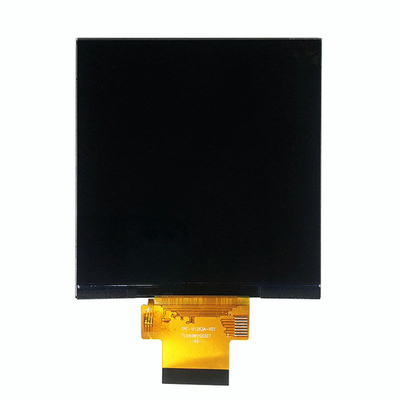

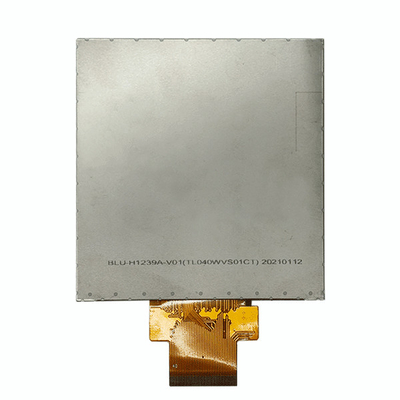

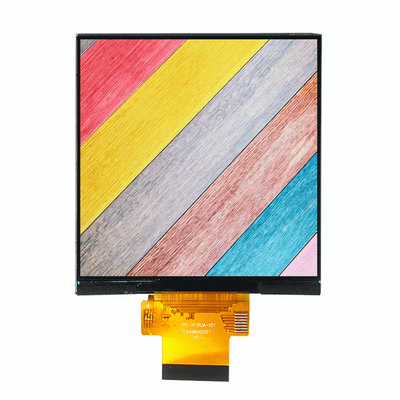

Modulo di schermo TFT touch da 4 pollici RGB SPI quadrato 480X480 TFT IPS LCD Immagine del prodotto
questo LCD è stato progettato anche per essere con CTP, per favore controlla le foto dimostrano sotto, il suo numero di parte è SF-TC400B-8951A-CT
Prodotti simili proposti per il vostro progetto
|
|
DETTAGLI | NOSTRO P/N |
|
|
480*480 LCD TFT quadrato di tipo IPS con CTP/PCAP (interfaccia RGB+SPI) | SF-TC400B-8951A-CT |
|
|
|
SF-TC397H-8733A-N |
|
|
480*800 tipo ritratto TFT, interfaccia MIPI, con CTP/PCAP (interfaccia RGB+SPI) |
SF-TC397H-8733A-CT |
|
|
480*800 LCD TFT di tipo ritratto, interfaccia SPI+RGB a 3 linee a 24 bit | SF-TC397B-8774C-T |
