Dettagli:
|
| Prodotto: | 0Display LCD TFT da 85 pollici | Risoluzione: | pixel 128x128 |
|---|---|---|---|
| IC del driver: | GC9107 | Il contorno Dim.: | 17.58 ((H) x 20.82 ((V) x1.46 ((D) (mm) |
| Dispositivo touch: | Senza tocco | Direzione di visione: | Tutti gli angoli di visione IPS |
| Interfaccia: | SPI | Numero di pin: | 12 pin (personalizzabili) |
| Luminanza di superficie: | 260 cd/m2 (nits) | Tipo di retroilluminazione: | LED bianco |
| Durata di vita del LED: | 40,000 ore | Rispetto: | Compliance REACH e RoHS |
| Evidenziare: | 0Display LCD IPS TFT da 85 pollici,Display LCD TFT 128x128 IPS |
||
A proposito di questo articolo 0,85 pollici IPS TFT LCD Display SFTO085JY-7247AN
Specificativi generali
| - No, no, no. | Articolo | Contenuto | Unità |
| 1 | Dimensione LCD | 0.85 pollici (diagonalmente) | - |
| 2 | Modalità di visualizzazione | Normalmente nero | - |
| 3 | Risoluzione | 128 ((H) RGB x 128 ((V) | - |
| 4 | Punto di puntatura | 0.1188 (H) x 0,1188 ((V) mm | - |
| 5 | Area attiva | 15.2064(H) x 15.2064 (V) mm | - |
| 6 | Dimensione del modulo | 17.58 ((H) x 20.82 ((V) x1.5 ((D) mm |
- |
| 7 | Disegno di colore | RGB V Striscia verticale |
- |
| 8 | Interfaccia | SPI4 LINE |
- |
| 9 | Dispositivo IC | GC9107 |
- |
| 10 | Luminanza ((cd/m2) | 260 (TYP) | |
| 11 | Direzione di visione | Tutte le immagini | |
| 12 | Lampade di sfondo | 1 LED bianco | |
| 13 | Temperature operative. | -20°C ~ + 70°C | °C |
| 14 | Temperatura di stoccaggio. | -30°C~+ 80°C | °C |
| 15 | Peso | TBD | g |
Dimensioni esterne
Definizione del pin dell'interfaccia
| Numero PIN. | Il simbolo | Descrizione |
| 1 | GND | Terreno |
| 2 | LEDK | Catodo di retroilluminazione |
| 3 | LEDA | Anodo di retroilluminazione |
| 4 | VDD | Fornitore di alimentazione per analoghi (2.8V-3.3V) |
| 5 | GND | Terreno |
| 6 | GND | Terreno |
|
7 |
D/C |
Selezionare il pin D/C = ∆ 1 ∆: visualizzazione dei dati. D/C = ¥0 ¥: dati di comando. |
| 8 | CS |
Chip selezionare pin ((Low) attivare) |
| 9 | SCL | Pin dell'orologio seriale. |
| 10 | SDA | Input di dati seriali |
| 11 | RISET | Pin di ripristino LCM |
| 12 | GND | Terreno |
Classificazione massima assoluta
| Parametro | Il simbolo | Min. | Max. | Unità |
| Tensione di alimentazione logica | IOVCC | - Zero.3 | 4.6 | V. |
| Tensione di alimentazione analogica | VCC | - Zero.3 | 4.6 | V. |
| Temperatura di funzionamento | In alto | - Venti | 70 | °C |
| Temperatura di conservazione | Tst | - Trenta | 80 | °C |
| Umidità | RH |
- Non lo so. |
90% ((Max60C) | RH |
Specifica elettrica
| Parametro | Il simbolo | Min. | Tipologia | Max. | Unità |
| Tensione di alimentazione logica | IOVCC | 1.65 | 1.8/2.8 | 3.3 | V. |
| Tensione di alimentazione analogica | VCC | 2.6 | 2.8 | 3.3 |
- Non lo so. |
| Corrente di input | Identificazione |
- Non lo so. |
20 |
- Non lo so. |
mA |
Caratteristiche della retroilluminazione
| Articolo | Il simbolo | Min. | Tipologia | Max. | Unità |
| Voltaggio in avanti | Vf | 3.0 | 3.2 | 3.4 | V. |
| Corrente in avanti | Se |
- Non lo so. |
20 |
- Non lo so. |
mA |
| Tempo di vita operativo |
- Non lo so. |
30000 | 40000 |
- Non lo so. |
Ore |

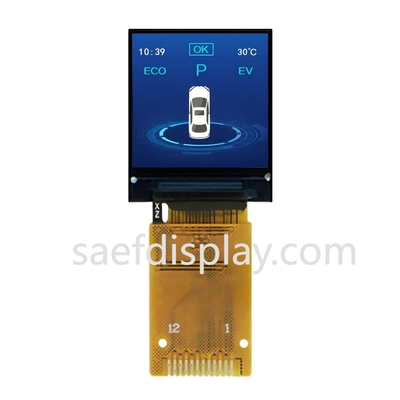

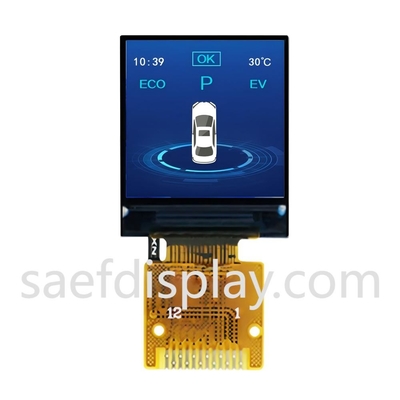

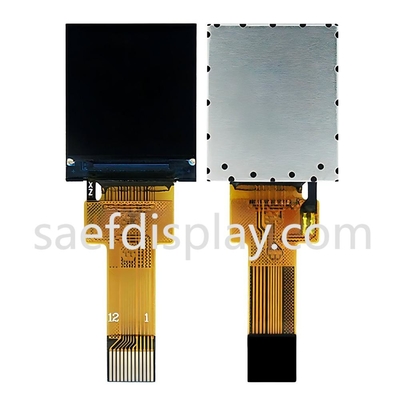

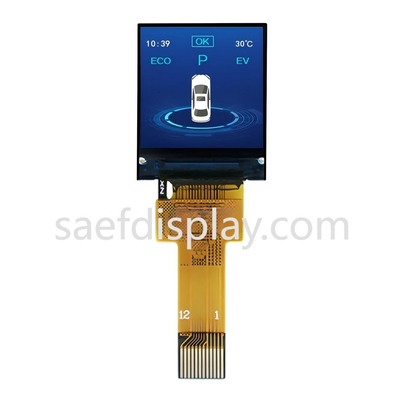

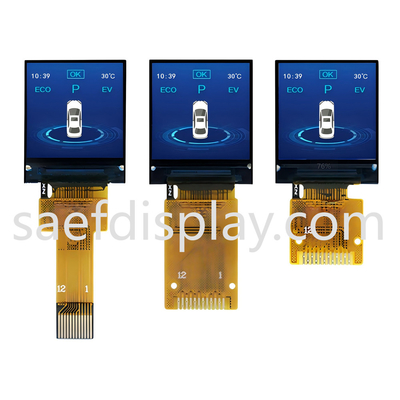

Immagine del prodotto
Impianti e certificati
