** Scarica della scheda dati **
SF-TC085AS-8980A-N SPECIFICAZIONE.pdf

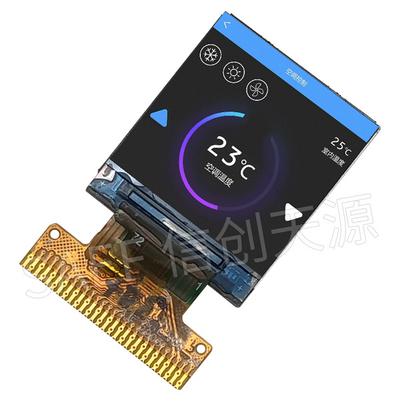

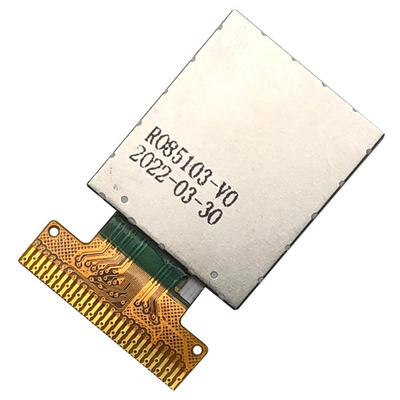

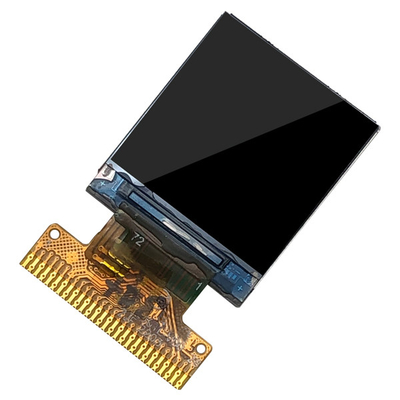

Descrizione del prodotto: Display di interfaccia MCU LCD TFT IPS
Vi presentiamo il nostro compatto display LCD IPS TFT da 0,85" 128x128 pollici, uno schermo ad alta risoluzione perfetto per varie applicazioni embedded.Questo display di alta qualità presenta una risoluzione chiara e vivace di 128x128 pixel, dando vita alle immagini con una nitidezza e colori ricchi.
Caratteristiche chiave:
-
Dimensione compatta:Misurando solo 0,85 pollici diagonalmente, questo display è ideale per progetti in cui lo spazio è limitato, inclusi dispositivi indossabili, dispositivi portatili e applicazioni IoT.
-
Tecnologia IPS:Il pannello di commutazione in piano (IPS) offre un angolo di visione ampio e un'eccellente riproduzione dei colori, garantendo una qualità dell'immagine coerente da varie prospettive.
-
Alta risoluzione:La risoluzione di 128x128 pixel fornisce immagini nitide e dettagliate, rendendolo adatto per applicazioni ad alta intensità grafica e interfacce utente senza soluzione di continuità.
-
Facile integrazione:Progettato con un'interfaccia MCU, questo display LCD semplifica la connessione ai microcontrollori, rendendolo semplice da integrare nei sistemi esistenti.
-
Applicazioni versatili:Perfetto per l'uso in dispositivi intelligenti, robotica, elettronica di consumo e qualsiasi progetto che richieda una soluzione di display compatto.
-
Basso consumo energetico:Progettato per essere efficiente, questo display consuma una potenza minima, prolungando la durata della batteria dei dispositivi portatili.
-
Prestazioni robuste:Grazie alla sua costruzione durevole e alle sue prestazioni affidabili, questo display è progettato per una lunga durata e un utilizzo affidabile in vari ambienti.
Aggiornate il vostro progetto con il nostro display IPS TFT LCD MCU di tipo quadrato da 128x128 pollici e sperimentate la combinazione perfetta di dimensioni, qualità e funzionalità!
| Caratteristiche |
Dettagli |
Unità |
| Dimensione della schermata (diagonalmente) |
0.85 |
centimetro |
| Tipo LCD |
TFT α-Si |
- |
| Modalità di visualizzazione |
IPS / Trasmettitore / Normalmente nero |
- |
| Risoluzione |
128RGB x 128 |
- |
| Visualizza indicazioni |
Tutti |
Miglior immagine |
| Esempio del modulo |
17.6 ((H) ×20.6 ((V) ×1.45 ((T) (nota 1) |
mm |
| Progetto TP |
N/A |
mm |
| Zona di osservazione TP |
N/A |
mm |
| Area attiva TP |
N/A |
mm |
| Area attiva |
15.2064 (H) ×15.2064 ((V) |
mm |
| Zona di osservazione |
N/A |
mm |
| Colori di visualizzazione |
65K. |
- |
| Interfaccia |
4-SPI |
- |
| IC del driver |
NV3023A |
- |
| Temperatura di funzionamento |
-20 ¢60 |
oC |
| Temperatura di conservazione |
- 30 ¢ 70 |
oC |
| Peso |
TBD |
g |
Domande frequenti
Posso avere un ordine di campione?
R: Sì, accogliamo con favore l'ordine di campione per testare e controllare la qualità. Sono accettabili campioni misti di diversi numeri di articoli.
D2: e il tempo di consegna?
A: per i prodotti fuori dagli scaffali, immediatamente campioni in magazzino. 1-1,5 settimane per la ricreazione dei campioni. 4-6 settimane per la produzione di massa. Per i prodotti di design, 2-3 giorni per la proposta di disegno di contatore;2 ore per la produzione di campioni al momento dell'omologazione del disegno; 5-6 ore per la produzione di serie/prova all'approvazione del campione.
Q3. Avete un limite di MOQ per l'ordine di campione e produzione?
A: MOQ basso. 3-5pcs per il controllo dei campioni è disponibile. MOQ di produzione di massa è normalmente 1K / lotto. Sosteniamo qty inferiore al MOQ MP per ordine trail-run / PP-run.
Q4. Come spedite le merci e quanto tempo ci vuole per arrivare?
A: Spedizione via DHL, UPS, FedEx o TNT. L'arrivo richiede 5-7 giorni. Spedizione aerea e marittima opzionale.
Q5. Come procedere con un ordine di modulo LCD?
R: Innanzitutto, fateci conoscere i vostri requisiti o la vostra applicazione.
In secondo luogo citiamo secondo le vostre esigenze o i nostri suggerimenti.
In terzo luogo, il cliente conferma i campioni e deposita per l'ordine formale.
In quarto luogo organizziamo la produzione.
D. Posso stampare il mio logo sul prodotto LCD?
A: Sì. Si prega di informarci formalmente nella fase di progettazione, e faremo campioni con il tuo logo per il tuo test di campione e l'approvazione. All'approvazione del campione, la produzione di massa seguirà i campioni approvati.
Q7: Offri garanzia per i prodotti?
R: Sì, offriamo una garanzia di 1 anno ai nostri prodotti.
D8: Come si fa a gestire il difettoso?
A: In primo luogo, i nostri prodotti sono prodotti in rigoroso sistema di controllo della qualità e il tasso difettoso sarà inferiore allo 0,2%.
In secondo luogo, durante il periodo di garanzia, invieremo nuovi LCD con nuovo ordine per piccole quantità.Le ripareremo e le rispediremo o possiamo discutere la soluzione, inclusa la chiamata secondo la situazione reale..
Dimensione esterna
Definizione del pin dell'interfaccia
| - No |
SIMBOLO |
FUNZIONE |
| 1 |
GND |
Terreno di potenza |
| 2-6 |
NC |
TNo collegamento |
| 7 |
GND |
Terreno di potenza |
| 8 |
VDD |
Fornitura di alimentazione per analogica, VDD=2,5V~3,3V. |
| 9 |
IM2 |
Interfaccia parallela per MCU: |
| 10 |
SPI4W |
SPI4W = ¥0 ¥, SPI a 3 linee o 2 linee di dati SPI abilitato; SPI4W = ¥1 ¥, SPI a 4 linee abilitato. |
| 11 |
CS |
Pin di selezione del chip, abilitare basso, disattivare alto. |
| 12 |
RISET |
Questo segnale ripristina il dispositivo e deve essere applicato per inizializzare correttamente il chip. |
| 13 |
D/C |
Display data/command selection pin in MCU parallel interface. Questo pin viene utilizzato per essere clock in 4-line serial interface. |
| 14 |
WR |
Scrivere interfaccia parallela MCU, visualizzare i dati / pin di selezione dei comandi in interfaccia seriale a 4 righe. |
| 15 |
R & S |
Interfaccia parallela di lettura MCU |
| 16 |
D0 |
Dati di interfaccia parallela MCU, SPI dovrebbe utilizzare SDA |
| 17-23 |
D1-D7 |
Dati di interfaccia parallela MCU |
| 24 |
NC |
Nessuna connessione |
| 25 |
IOVCC |
Fornitura di alimentazione per il sistema di I/O. IOVCC= 1,65V~3,3V |
| 26 |
LEDA |
Anodo a LED |
| 27 |
NC |
Nessuna connessione |
| 28 |
LEDK |
Catodo a LED |
Classificazione massima assoluta
| Articolo |
Il simbolo |
Un minuto. |
- Max, ti prego. |
Unità |
| Tensione di alimentazione |
Fornitore di alimentazione |
VDD |
- Zero.3 |
+4.6 |
V. |
| Analoghi |
- |
- |
- |
V. |
| IO |
IOVDD |
- Zero.3 |
+4.6 |
V. |
| Voltaggio di ingresso |
Vi |
- Zero.3 |
IOVDD+0.3 |
V. |
| Temperatura di conservazione |
T stg |
- Trenta |
+ 70 |
oC |
| Temperatura di funzionamento |
T op |
- Venti |
+60 |
oC |
| Umidità di stoccaggio |
H
stg
|
10 |
Nota 1 |
% RH |
| Umidità di esercizio |
H op |
10 |
Nota 1 |
% RH |
Specifica elettrica
| Articolo |
Il simbolo |
Un minuto. |
Tipo. |
- Max, ti prego. |
Unità |
| Tensione di alimentazione |
Fornitore di alimentazione |
VDD |
2.4 |
2.8 |
3.3 |
V. |
| Analoghi |
VCI |
2.4 |
2.8 |
3.3 |
V. |
| IO |
IOVDD |
1.65 |
1.8/2.8 |
3.3 |
V. |
| Logica bassa tensione di ingresso |
VIL |
-0.3IOVDD |
- |
0.3IOVDD |
V. |
| Logica Alta tensione di ingresso |
HIV |
0.7IOVDD |
- |
IOVDD |
V. |
| Logica bassa tensione di uscita |
VOL |
- |
- |
0.2IOVDD |
V. |
| Logica Alta tensione di uscita |
VOH |
0.8IOVDD |
- |
- |
V. |
| Consumo corrente |
Visualizzazione normale |
Ivdd |
- |
3.5 |
- |
mA |
| Modalità di attesa |
Ivdd |
- |
10 |
- |
UA |
| Frequenza del fotogramma |
FFR |
- |
60 |
- |
Hz |
Specifiche ottiche
| Lumiere di fondo accese (modalità di trasmissione) |
Articolo |
Il simbolo |
Condizione |
Specificità |
Unità |
| Un minuto. |
Tipo. |
- Max, ti prego. |
| Luminanza sulla superficie ((Se = 20mA) |
Lv
|
Normalmente.
vedere
angolo
θX = θY = 0o
|
330
|
350
|
-
|
cd/m2
|
| Rapporto di contrasto |
CR |
- |
600 |
- |
- |
| Tempo di risposta |
TR |
- |
10 |
20 |
ms
|
| TF |
- |
- |
20 |
30 |
|
Cromaticità trasmissibile
|
Rosso |
XR |
-
|
0.614 |
0.644 |
0.674 |
- |
| YR |
0.290 |
0.320 |
0.350 |
- |
| Verde |
XG |
0.270 |
0.300 |
0.330 |
- |
| YG |
0.540 |
0.570 |
0.600 |
- |
| Blu |
XB |
0.104 |
0.134 |
0.164 |
- |
| YB |
0.097 |
0.127 |
0.157 |
- |
| Bianco |
XW |
0.267 |
0.297 |
0.327 |
- |
| YW |
0.302 |
0.332 |
0.362 |
- |
| Angolo di visione |
Orizzontale |
θX+ |
Centro CR≥10
|
- |
80 |
- |
Deg.
|
| θX- |
- |
80 |
- |
| Verticale |
θY+ |
- |
80 |
- |
| θY- |
- |
80 |
- |
| |
NTSC Ratio ((Gamut) |
- |
- |
- |
60 |
- |
% |
