Dettagli:
|
| Prodotto: | 0Display LCD TFT da 85 pollici | Risoluzione: | pixel 128x128 |
|---|---|---|---|
| IC del driver: | GC9107 | Il contorno Dim.: | 17.58 ((H) x 20.82 ((V) x1.46 ((D) (mm) |
| Dispositivo touch: | Senza tocco | Direzione di visione: | Tutti gli angoli di visione IPS |
| Interfaccia: | SPI | Numero di pin: | 12 pin (personalizzabili) |
| Luminanza di superficie: | 260 cd/m2 (nits) | Tipo di retroilluminazione: | LED bianco |
| Durata di vita del LED: | 40,000 ore | Rispetto: | Compliance REACH e RoHS |
| Evidenziare: | 0Display LCD quadrato da 85 pollici,Display LCD quadrato 128*128,Mini Display LCD quadrato |
||
A proposito di questo articolo SFTO085JY-7245AN
Il Mini Square LCD 0,85 Inch 128x128 IPS TFT Display Module è un display compatto e versatile adatto a varie applicazioni, in particolare nei piccoli dispositivi elettronici.Ecco una breve panoramica delle sue caratteristiche e specifiche:
Per usare questo modulo di visualizzazione, in genere lo colleghi a un microcontrollore o a una scheda di sviluppo tramite SPI.Le librerie sono spesso disponibili per piattaforme popolari (come Arduino) per aiutare a semplificare il processo di codifica necessario per interfacciarsi con il display.
Il Mini Square LCD 0,85 Inch 128x128 IPS TFT Display Module è una grande scelta per applicazioni compatte che richiedono un display colorato e nitido.Ricorda di verificare la compatibilità con la piattaforma di microcontrollore specifico e considerare la gestione dell'energia nel vostro progetto.
Specificativi generali
| - No, no, no. | Articolo | Contenuto | Unità |
| 1 | Dimensione LCD | 0.85 pollici (diagonalmente) | - |
| 2 | Modalità di visualizzazione | Normalmente nero | - |
| 3 | Risoluzione | 128 ((H) RGB x 128 ((V) | - |
| 4 | Punto di puntatura | 0.1188 (H) x 0,1188 ((V) mm | - |
| 5 | Area attiva | 15.2064(H) x 15.2064 (V) mm | - |
| 6 | Dimensione del modulo | 17.58 ((H) x 20.82 ((V) x1.5 ((D) mm |
- |
| 7 | Disegno di colore | RGB V Striscia verticale |
- |
| 8 | Interfaccia | SPI4 LINE |
- |
| 9 | Dispositivo IC | GC9107 |
- |
| 10 | Luminanza ((cd/m2) | 260 (TYP) | |
| 11 | Direzione di visione | Tutte le immagini | |
| 12 | Lampade di sfondo | 1 LED bianco | |
| 13 | Temperature operative. | -20°C ~ + 70°C | °C |
| 14 | Temperatura di stoccaggio. | -30°C~+ 80°C | °C |
| 15 | Peso | TBD | g |
Dimensioni esterne
Definizione del pin dell'interfaccia
| Numero PIN. | Il simbolo | Descrizione |
| 1 | GND | Terreno |
| 2 | LEDK | Catodo di retroilluminazione |
| 3 | LEDA | Anodo di retroilluminazione |
| 4 | VDD | Fornitore di alimentazione per analoghi (2.8V-3.3V) |
| 5 | GND | Terreno |
| 6 | GND | Terreno |
|
7 |
D/C |
Selezionare il pin D/C = ∆ 1 ∆: visualizzazione dei dati. D/C = ¥0 ¥: dati di comando. |
| 8 | CS |
Chip selezionare pin ((Low) attivare) |
| 9 | SCL | Pin dell'orologio seriale. |
| 10 | SDA | Input di dati seriali |
| 11 | RISET | Pin di ripristino LCM |
| 12 | GND | Terreno |
Classificazione massima assoluta
| Parametro | Il simbolo | Min. | Max. | Unità |
| Tensione di alimentazione logica | IOVCC | - Zero.3 | 4.6 | V. |
| Tensione di alimentazione analogica | VCC | - Zero.3 | 4.6 | V. |
| Temperatura di funzionamento | In alto | - Venti | 70 | °C |
| Temperatura di conservazione | Tst | - Trenta | 80 | °C |
| Umidità | RH |
- Non lo so. |
90% ((Max60C) | RH |
Specifica elettrica
| Parametro | Il simbolo | Min. | Tipologia | Max. | Unità |
| Tensione di alimentazione logica | IOVCC | 1.65 | 1.8/2.8 | 3.3 | V. |
| Tensione di alimentazione analogica | VCC | 2.6 | 2.8 | 3.3 |
- Non lo so. |
| Corrente di input | Identificazione |
- Non lo so. |
20 |
- Non lo so. |
mA |
Caratteristiche della retroilluminazione
| Articolo | Il simbolo | Min. | Tipologia | Max. | Unità |
| Voltaggio in avanti | Vf | 3.0 | 3.2 | 3.4 | V. |
| Corrente in avanti | Se |
- Non lo so. |
20 |
- Non lo so. |
mA |
| Tempo di vita operativo |
- Non lo so. |
30000 | 40000 |
- Non lo so. |
Ore |
Specifiche ottiche
| Articolo | Il simbolo | Condizioni di misura | Un minuto. | Tipo. | - Max, ti prego. | Unità | |
| Tempo di risposta | Tr+Tf | θ = 0o φ = 0o | 25 oC |
- |
30 | 35 |
ms |
|
Angolo di visione |
θ |
φ = 0o | 25 oC | - | 80 | - |
Deg |
| φ = 180o | 25 oC | - | 80 | - | |||
|
θ |
φ = 90o | 25 oC | - | 80 | - | ||
| φ = 270o | 25 oC | - | 80 | - | |||
| Rapporto di contrasto | CR | - | 25 oC | 800 | 1200 | - | - |
|
Colore della coordinata CIE |
Bianco | X | 25 oC | 0.300 | 0.302 | 0.304 |
- |
| Y | 25 oC | 0.323 | 0.325 | 0.327 | |||
| Rosso | X | 25 oC | 0.622 | 0.624 | 0.626 | ||
| Y | 25 oC | 0.327 | 0.329 | 0.331 | |||
|
Verde |
X | 25 oC | 0.286 | 0.288 | 0.290 | ||
| Y | 25 oC | 0.520 | 0.522 | 0.524 | |||
|
Blu |
X | 25 oC | 0.134 | 0.136 | 0.138 | ||
| Y | 25 oC | 0.135 | 0.137 | 0.139 | |||
| Trasmittanza (con polarizzatore) |
- Non lo so. |
- Non lo so. |
- |
3.5 | 4.5 |
- |
% |
Prova ambientale / affidabilità
| - No, no, no, no. | Articolo | Condizioni |
| 1 | Operazione ad alta temperatura | 70 C±2 C, 120 ore |
| 2 | Operazione a bassa temperatura | -20 C±2 C, 120 ore |
| 3 | Immagazzinamento ad alta temperatura | 80 C±2 C, 120 ore |
| 4 | Immagazzinamento a bassa temperatura | -30 C±2 C, 120 ore |
| 5 | Operazione ad alta temperatura/umidità | 60 C±2 C, 90% RH, 120 ore |
| 6 | Cicli di temperatura |
-10°C→25°C→60°C→25°C→-10°C 30 minuti 5 minuti 30 minuti 5 minuti 30 minuti 10 ciclo. |
|
7 |
Prova di vibrazione |
Amplitudine fissa totale:1.5 mm. Vibrazione. Frequenza: 10~55 Hz Un ciclo di 60 secondi per 3 direzioni di X, Y, Z ciascuno - 15 minuti. |
| 8 | Prova ESD | Scarica d'aria: Apple ± 4KV con 5 volte. |
| Discarica da contatto:Apple ± 2KV con 5 volte. | ||
|
9 |
Prova di caduta |

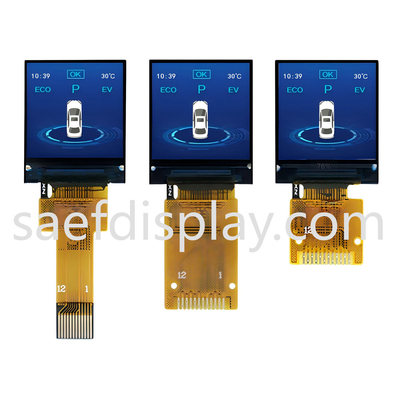

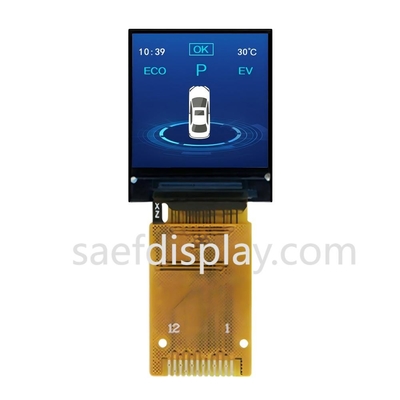

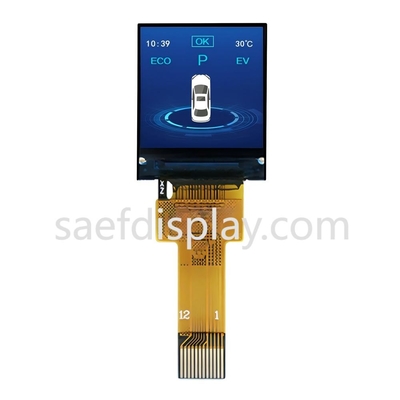

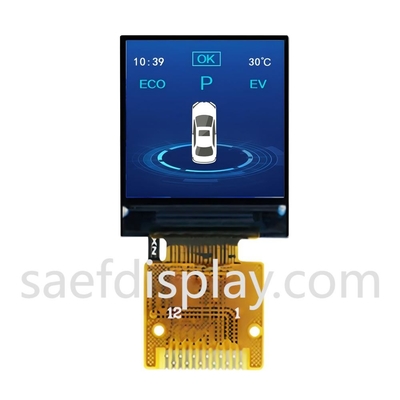

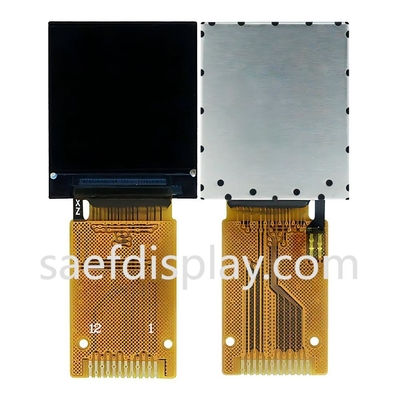

Immagine del prodotto
