Dettagli:
|
| Prodotto: | 2Display di carta elettronica con inchiostro elettronico da 9 pollici | Risoluzione: | Risoluzione 296 x 128 punti |
|---|---|---|---|
| Modalità di visualizzazione: | AM EPD | Ottica: | Tutti gli angoli di visione |
| Il contorno Dim.: | 36.7 ((H) × 79.0 ((V) × 1.2 ((D) (mm) | Area attiva: | 29.056 ((H) × 66.896 ((V) (mm) |
| Pitch dei pixel: | 0.227×0.226 (mm) | temperatura di funzionamento: | 0°C a +50°C |
| Temperatura di stoccaggio.: | -25°C a +70°C | Colore: | Nero e bianco |
| Numero di pin: | 24 pin | Interfaccia: | MCU |
| Corrente di input: | 3,1 mA | Rispetto: | Conformità Rohs & Reach |
| Evidenziare: | 128*296 Dots E-Ink E-Paper,2.9 pollici E-Ink E-Paper,Interfaccia MCU E-Ink E-Paper |
||
** Scarica della scheda dati **
SFEPD290QXBW-7236AN Specifica.pdf

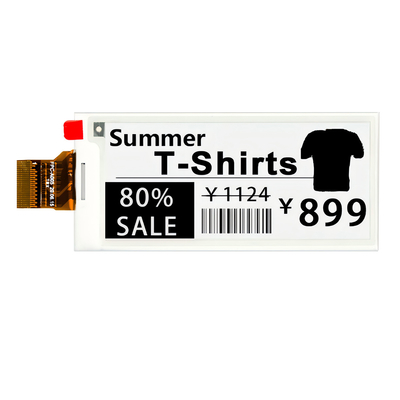

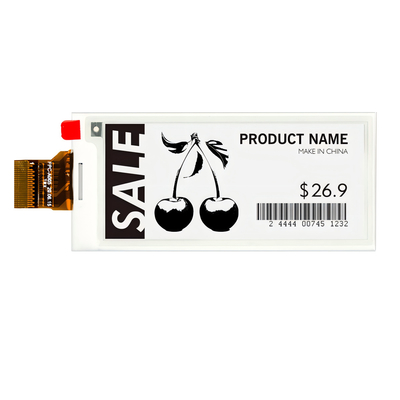

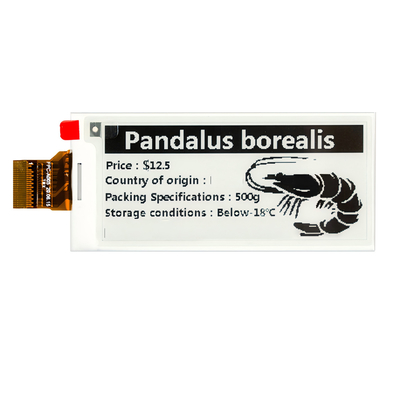

Siamo entusiasti di presentare la nostra ultima innovazione: il pannello 2.9 pollici 128x296 Dots MCU Interface E-Ink E-Paper Active Matrix Electrophoretic Display (EPD).Progettato per offrire una chiarezza ed efficienza senza pari, questo pannello di visualizzazione è perfetto per una varietà di applicazioni che richiedono un'eccellente leggibilità e un basso consumo di energia.
Alta risoluzione:Con una risoluzione di 128x296 punti, questo pannello EPD garantisce immagini nitide e chiare, rendendolo ideale per visualizzare testo, grafica e disegni complessi.
Basso consumo energetico:La tecnologia elettroforetica consente un'eccezionale efficienza energetica, rendendo questo display perfetto per dispositivi a batteria.estendere significativamente la durata della batteria.
Angoli di visione ampi:Godetevi una visibilità costante e chiara da varie angolazioni, grazie alla tecnologia E-Ink che imita l'aspetto della carta naturale.
Interfaccia MCU:Progettato con una comoda interfaccia MCU, questo pannello può essere facilmente integrato in sistemi e progetti esistenti, facilitando lo sviluppo rapido e semplice per ingegneri e sviluppatori.
Applicazioni versatili:Questo display è adatto a una vasta gamma di usi, tra cui lettori elettronici, etichette elettroniche, dispositivi domestici intelligenti, wearables e altro ancora.
Il display da 2,9 pollici con inchiostro elettronico e carta elettronica è ideale per:
Il nostro E-Paper Display si distingue sul mercato per il suo impegno per la qualità, l'innovazione e la soddisfazione dell'utente.
Scopri il futuro della tecnologia di visualizzazione con il nostro pannello di visualizzazione elettroforetica a inchiostro e carta elettronica.soluzioni visive di alta qualità su misura per applicazioni modernePer ulteriori informazioni, campioni o prezzi, contattateci!
Disegno del prodotto
Definizione del pin dell'interfaccia
| - No, no, no, no. | Nome | I/O | Descrizione | Commento |
| 1 | NC | Non collegare con altri perni NC | Tieni aperta. | |
| 2 | RDA | O | Controllo dell'azionamento della porta MOSFET N-Channel | |
| 3 | RESE | Io... | Input di corrente per il circuito di controllo | |
| 4 | NC | NC | Non collegare con altri perni NC | Tieni aperta. |
| 5 | VSH2 | C | Voltaggio di azionamento della sorgente positiva (rosso) | |
|
6 |
TSCL |
O |
Questo pin e' l'interfaccia I2C con il sensore di temperatura digitale. Una resistenza esterna è necessaria per il collegamento a I2C slave. Quando non in uso: VSS |
|
|
7 |
TSDA |
I/O |
Questo pin e' l'interfaccia I2C con il sensore di temperatura digitale. Una resistenza esterna è necessaria per il collegamento a I2C slave. Quando non in uso: VSS |
|
| 8 | BS1 | Io... | Pin di selezione Bus Interface | |
| 9 | OCCUPATO | O | Pin di uscita dello stato occupato | |
| 10 | RST# | Io... | Ripristina l'input del segnale. | |
| 11 | D/C# | Io... | Dati/Pin di comando | |
| 12 | CS# | Io... | Chip selezionare pin di ingresso | |
| 13 | SCL | Io... | Pin di orologeria seriale (SPI) | |
| 14 | SDA | I/O | Pin di dati seriali (SPI) | |
| 15 | VDDIO | P | Fornitura di alimentazione per pin logici di interfaccia Deve essere collegato con VCI | |
| 16 | VCI | P | Fornitura di alimentazione per il chip | |
| 17 | VSS | P | Terreno | |
|
18 |
VDD |
C |
Un condensatore deve essere collegato tra VDD e VSS | |
| 19 | VPP | P | Per la prova | |
| 20 | VSH1 | C | Voltaggio di azionamento della sorgente positivo | |
| 21 | VGH | C | Pin di alimentazione per la tensione di azionamento del cancello positivo e VSH1 | |
| 22 | VSL | C | Voltaggio di azionamento della fonte negativo | |
| 23 | VGL | C | Pin di alimentazione per la tensione di azionamento della porta negativa VCOM e VSL | |
| 24 | VCOM | C | Voltaggio di azionamento VCOM |
Classificazione massima assoluta
| Parametro | Il simbolo | Classificazione | Unità |
| Tensione di alimentazione logica | VCI | - Da 0,5 a +6.0 | V. |
| Voltaggio di ingresso logico | Numero di imballaggio | -0,5 a VCI +0.5 | V. |
| Logico Voltaggio di uscita | Vout | -0,5 a VCI +0.5 | V. |
| Intervallo di temperatura di funzionamento | TOPR | 0 a +50 | oC |
| Intervallo di temperatura di stoccaggio | TSTG | -25 a +70 | oC |
| Temperatura di conservazione ottimale | TSTGo | 23±2 | oC |
| Umidità ottimale di stoccaggio | HSTGo | 55±10 | % RH |
Caratteristiche del pannello DC
| Parametro | Il simbolo | Condizioni | Applicabile | Un minuto. | Tipo. | Max. | Unità |
| Terreno unico | VSS | - | - | 0 | - | V. | |
| Tensione di alimentazione logica | VCI | - | VCI | 2.2 | 3.0 | 3.7 | V. |
| Tensione logica del nucleo | VDD | VDD | 1.7 | 1.8 | 1.9 | V. | |
| Voltaggio di ingresso di alto livello | HIV | - | - | 0.8 VCI | - | - | V. |
| Voltaggio di ingresso di basso livello | VIL | - | - | - | - | 0.2 VCI | V. |
| Voltaggio di uscita di alto livello | VOH | IOH = -100 uA | - | 0.9 VCI | - | - | V. |
| Voltaggio di uscita a basso livello | VOL | IOL = 100 uA | - | - | - | 0.1 VCI | V. |
| Potenza tipica | PTYP | VCI = 3,0V | - | - | 9 | - | mW |
| Modalità di sonno profondo | PSTPY | VCI = 3,0V | - | - | 0.003 | - | mW |
| Corrente di funzionamento tipica | Iopr_VCI | VCI = 3,0V | - | - | 3.0 | - | mA |
| Tempo di aggiornamento dell'immagine | - | 25 oC | - | - | 3 | - | seg. |
|
Corrente in modalità riposo |
Islp_VCI |
DC/DC disattivato Nessun orologio Nessun carico di ingresso Ritenere i dati RAM |
- |
- |
20 |
UA |
|
|
Corrente in modalità sonno profondo |
Idslp_VCI |
DC/DC disattivato Nessun orologio Nessun carico di ingresso Dati RAM non conservati |
- |
- |
1 |
5 |
UA |
Specifiche ottiche
| Il simbolo | Parametro | Condizioni | Min. | Tipo. | Max. | Unità |
| R | Riflettività bianca | Bianco | 30 | 35 | - | % |
| CR | Rapporto di contrasto | Al di fuori | 8:1 | - | ||
| GN | 2 Livello grigio | - | DS+(WS-DS) *n(m-1) | |||
| T aggiornamento | Tempo di aggiornamento dell'immagine | a 25 °C | 3 | - | seg. | |
| La vita | Topr | Un milione di volte o 5 anni. |
