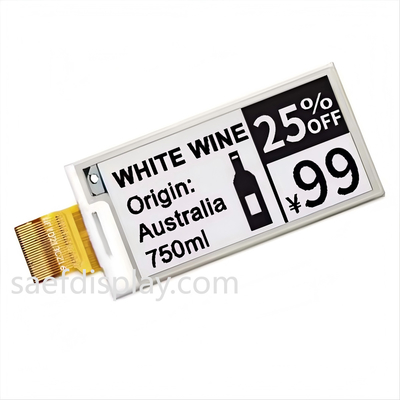

2.13" E Ink Display Module - 122×250 SPI, Ultra-Low Power, ESL Industrial-Grade e-Paper

2.13" E Ink Display Module - 122×250 SPI, Ultra-Low Power, ESL Industrial-Grade e-Paper
2.13" E Ink Display Module - 122×250 SPI, Ultra-Low Power, ESL Industrial-Grade e-Paper 2.13" E Ink Display Module - 122×250 SPI, Ultra-Low Power, ESL Industrial-Grade e-Paper

Grande immagine :  2.13" E Ink Display Module - 122×250 SPI, Ultra-Low Power, ESL Industrial-Grade e-Paper

Dettagli:
Luogo di origine: ShenZhen / Cina
Marca: SAEF
Certificazione: ISO9001 / ISO14000
Numero di modello: SFE213RJBW-7307A
Documento: SFE213RJBW-7307A Datasheet.pdf
Termini di pagamento e spedizione:
Quantità di ordine minimo: 3 unità (negoziabile per ordini campioni)
Prezzo: USD$1.86 – $2.2 / unit (FOB Shenzhen, based on order quantity)
Imballaggi particolari: Scatola di cartone pronta per l'esportazione
Tempi di consegna: 1 ¢ 5 settimane dopo la conferma dell'ordine
Termini di pagamento: T/T, PayPal, T/T acconto 50%, 50% prima della spedizione
Capacità di alimentazione: 30.000.000 unità / mese

2.13" E Ink Display Module - 122×250 SPI, Ultra-Low Power, ESL Industrial-Grade e-Paper

descrizione
Tecnologia: Inchiostro elettronico elettroforetico (bi-stabile) Dimensione dello schermo: 2,13 pollici (54,1 mm diagonale)
Dispositivi speciali:: Luce frontale integrata Risoluzione: 122 (O) × 250 (V) pixel | 130 DPI
Interfaccia: SPI configurabile (3-fili/4-fili via pin BS1) Tempo per rinfrescarsi: Aggiornamento completo: 1,8 sec; Aggiornamento parziale: 0,3 sec
Area attiva: 23,7 × 48,55 (mm) Colore: Monocromatico (Bianco/Nero)
Alimentazione elettrica: 10.5 mW (Tip.) Angolo di visualizzazione: 180° (ultra larghezza)
Ottico: Riflettività: 35% (Tip.) Temp operativa: 0°C a +50°C
Temperatura di archiviazione.: -25°C a +60°C Conformità: Compatibile con REACH e RoHS e privo di alogeni
Personalizzazione:: CTP opzionale via I²C, supporto laminazione OCA Affidabilità: Validato per 240 ore a 90% di RH, ±8kV ESD, esposizione ai raggi UV
Evidenziare:

2Modulo di visualizzazione E Ink da.13 pollici

,

Display di carta elettronica a potenza ultra bassa

,

modulo di carta elettronica SPI di grado industriale

Display E Ink di grado industriale per ambienti difficili


L'SFE213RJBW-7307A è un display elettroforetico (EPD) monocromatico da 2,13 pollici progettato per applicazioni industriali esigenti, tra cui etichette elettroniche per scaffali (ESL), dispositivi medici portatili e sistemi edge IoT. Con una corrente di deep sleep ultra-bassa (<1μA) e interfacce SPI configurabili (4 fili o 3 fili), questo modulo consente anni di durata della batteria riducendo al minimo l'overhead delle risorse MCU.



Ingegneria di precisione per l'integrazione in fabbrica

  • Affidabilità: Convalidato secondo gli standard IEC 60068-2 per shock termico (-25°C ↔ +70°C), umidità (90% RH) e vibrazioni.

  • Stabilità della catena di approvvigionamento: Prodotto in stabilimenti certificati ISO 9001/14001 a Shenzhen, in Cina, con approvvigionamento di componenti tracciabile (induttori Taiyo Yuden, diodi OnSemi).

  • Supporto alla progettazione: Include circuiti di riferimento (Pagina 19), forme d'onda LUT e diagrammi di temporizzazione AC (Pagina 13) per una rapida integrazione PCB.



Differenziazione tecnica rispetto ai display generici

  1. Aggiornamento parziale (0,3 s): 6× più veloce dell'aggiornamento completo (1,8 s) per gli aggiornamenti dinamici dei prezzi ESL.

  2. Gestione dell'alimentazione su chip: Booster/regolatori integrati per VCOM, VGH, VGL – nessun PMIC esterno richiesto.

  3. ESD Hardened: Conforme a IEC61000-4-2 (4kV contatto/8kV aria) per la robustezza nella gestione in fabbrica.



Ideale per team di ingegneria statunitensi/tedeschi

  • Sistemi ESL automatizzati: Supporto SPI daisy-chaining per implementazioni su larga scala.

  • Strumenti medici/logistici: Ampio intervallo di temperature (-25°C a +60°C di stoccaggio) per la conformità alla catena del freddo.

  • Focus sulla longevità: Oltre 50.000 cicli di aggiornamento con ritenzione dell'immagine a zero potenza bistabile.



Ordinazione e conformità

  • MOQ: 1.000 unità (volumi personalizzati disponibili).

  • Tempi di consegna: 4–6 settimane (trasporto aereo verso UE/USA).

  • Documentazione: Rapporti di prova completi REACH/RoHS, imballaggio conforme a IPC (480 pezzi/scatola).



▶ Scarica la scheda tecnica in questa pagina.
▶ Richiedi campioni CTP: Soluzioni touch personalizzate con tempi di consegna di 20 giorni.





Dimensioni meccaniche

2.13" E Ink Display Module - 122×250 SPI, Ultra-Low Power, ESL Industrial-Grade e-Paper 0





Specifiche meccaniche



Parametro Specifiche Unità Osservazione
Dimensione dello schermo 2.13 Pollici
Risoluzione del display 122(H)×250(V) Pixel Dpi:130
Area attiva 23.7×48.55 mm
Passo dei pixel 0. 1943×0.1942 mm
Configurazione pixel Retangle
Dimensione del contorno 29.2(H)×59.2 (V) ×0.9(D) mm
Peso TBD g





 Valori massimi assoluti



Parametro Simbolo Valore nominale Unità
Tensione di alimentazione logica VCI -0.3 to +6.0 V
Tensione di ingresso logica VIN -0.3 to VCI +0.3 V
Tensione di uscita logica VOUT -0.3 to VCI +0.3 V
Intervallo di temperatura di esercizio TOPR 0 to +50 ºC
Intervallo di temperatura di stoccaggio TSTG -25 to+60 ºC
Temperatura di stoccaggio ottimale TSTGo 23±2 ºC
Opt ma Storage Hum ty HSTGo 55±10 RH





Caratteristiche DC del pannello



Parametro

Simbolo Condizione Min.

Tip.

Max.

Unità
Singolo terreno GND

-

-

0

-

V
Tensione di alimentazione IO VDDIO

-

2.3 3.3 3.6 V
Tensione di alimentazione digitale/analogica

VDD

-

2.3 3.3 3.6

V

Tensione di ingresso di livello alto

Vih

-

0.7VDDIO

-

VDDIO

V

Tensione di ingresso di livello basso Vil

-

0

-

0.3VDDIO

V

Tensione di uscita di livello alto Voh IOH = 400uA VDDIO-0.4

-

-

V

Tensione di uscita di livello basso Vol IOL = -400uA 0

-

0.4

V

Alimentazione di programmazione OTP VPP

-

7.5 7.75 8.0 V
Tensione di uscita VCOM VCOM   -4.0

-

-0.1 V
Tensione di gate positiva VGH   + 17

-

+20 V
Tensione di gate negativa VGL   -20

-

-17 V
  Tensione di sorgente positiva VDH   +2.4 +15 + 15 V
  Tensione di sorgente positiva VSHR   +2.4 +5 + 15 V
  Tensione di uscita sorgente negativa

VDL



-15

-15

-2.4

V




Specifiche ottiche



Simbolo

Parametro

Condizioni Valori Unità
      Min . Tip. Max
R Riflettanza bianca Bianco 30 35 - %
CR Rapporto di contrasto - 8 15 -

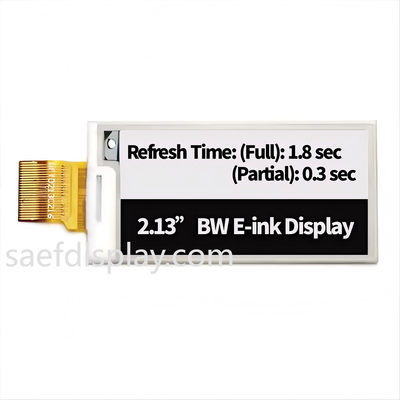

T update_ RS Tempo di aggiornamento 25℃ - 0.3-1.8 - sec





Assegnazione pin di ingresso/uscita



No Nome I/O Descrizione
1 NC   Non collegare con altri pin NC
2 GDR O Controllo di azionamento gate MOSFET a canale N
3 RESE P Ingresso di rilevamento corrente per il ciclo di controllo
4 NC   Non collegare con altri pin NC
5 VDHR P Tensione di sorgente positiva
6 TSCL O Pin di clock del sensore di temperatura digitale dell'interfaccia I 2 C
7 TSDA I/O Pin dati del sensore di temperatura digitale dell'interfaccia I2C
8 BS I Pin di selezione dell'interfaccia bus
9 BUSY_N O Pin di uscita dello stato occupato
10 RST_N I Ingresso del segnale di reset. Attivo basso.
11 DC I Pin di controllo dati/comando
12 CSB I Pin di ingresso selezione chip
13 SCL I Pin di clock seriale (SPI)
14 SDA I/O Pin dati seriali (SPI)
15 VDDIO P Alimentazione di tensione IO
16 VDD P Alimentazione digitale/analogica
17 GND P Massa digitale
18 VDDD P Ingresso e uscita di tensione da 1,8 V
19 VPP P Alimentazione per la programmazione OTP
20 VDH P Tensione di sorgente positiva
21 VGH P Tensione di gate positiva
22 VDL P Tensione di sorgente negativa
23 VGL P Tensione di gate negativa
24 VCOM O Tensione di pilotaggio VCOM



Immagine del prodotto

2.13" E Ink Display Module - 122×250 SPI, Ultra-Low Power, ESL Industrial-Grade e-Paper 12.13" E Ink Display Module - 122×250 SPI, Ultra-Low Power, ESL Industrial-Grade e-Paper 2
