Dettagli:
|
| Prodotto: | 1Display di carta elettronica da 54 pollici | Risoluzione: | Risoluzione 200x200 punti |
|---|---|---|---|
| Modalità di visualizzazione: | matrice attiva | Elemento del driver: | Matrice attiva di TFT di un-si |
| Display colore: | Nero, bianco e rosso | Ottica: | Tutti gli angoli di visione |
| Il contorno Dim.: | 31.8 ((H) x 37.32 ((V) x 1.0 ((D) (mm) | Area attiva: | 27 ((H) x 27 ((V) (mm) |
| Pitch dei pixel: | 140 x 140 (188dpi) um | Numero di pin: | 24 pin |
| Interfaccia: | SPI | Rispetto: | Compliance REACH e RoHS |
| Evidenziare: | Interfaccia SPI Display carta elettronica,Display di carta elettronica a 3 colori,200X200 EPD |
||
** Scarica della scheda dati **
SFEPD154QXBWR-7237AN Specifica.pdf
A proposito di questo articolo SFEPD154QXBWR-7237AN
Il 1.54 Inch 200x200 EPD 3 Color BWR E-paper Display with SPI Interface is a versatile electronic paper display designed for applications that demand low power consumption and clear visibility in various lighting conditionsEcco un'introduzione dettagliata di questo prodotto:
Visualizzazione del prodotto:
Caratteristiche chiave:
Le specifiche tecniche:
Applicazioni:
Questo display in carta elettronica è perfetto per applicazioni come etichette di scaffali, strumenti industriali e qualsiasi scenario in cui è necessario un display a bassa potenza e alta visibilità.
Informazioni meccaniche
| Parametro | Specificità | Unità | Commento |
| Dimensione dello schermo | 1.54 | Inch | |
| Risoluzione della schermata | 200 ((H) × 200 ((V) | Pixel | Dpi:188 |
| Area attiva | 27.0(H) × 27.0(V) | mm | |
| Pitch dei pixel | 0. 14 per 0. 14 | mm | |
| Configurazione dei pixel | Quadrato | ||
| Dimensione del profilo | 31.80(H) × 37.32(V) × 1.0(D) | mm | |
| Peso | 2. 18±0.5 | g |
ProdottoDisegno
Definizione del pin dell'interfaccia
| - No, no, no, no. | Nome | I/O | Descrizione | Commento |
| 1 | NC | Non collegare con altri perni NC | Tieni aperta. | |
| 2 | RDA | O | Controllo dell'azionamento della porta MOSFET N-Channel | |
| 3 | RESE | Io... | Input di corrente per il circuito di controllo | |
| 4 | NC | Non collegare con altri perni NC | Tieni aperta. | |
| 5 | VSH2 | C | Voltaggio di azionamento della sorgente positivo | |
|
6 |
TSCL |
O |
Questo pin e' l'interfaccia I2C con il sensore di temperatura digitale. Una resistenza esterna è necessaria per il collegamento a I2C slave. Quando non in uso: aperto |
|
|
7 |
TSDA |
I/O |
Questo pin e' l'interfaccia I2C con il sensore di temperatura digitale. Una resistenza esterna è necessaria per il collegamento a I2C slave. Quando non in uso: aperto |
|
| 8 | BS1 | Io... | Pin di selezione Bus Interface | |
| 9 | OCCUPATO | O | Pin di uscita dello stato occupato | |
| 10 | RES# | Io... | Ripristina l'input del segnale. | |
| 11 | D/C# | Io... | Dati/Pin di comando | |
| 12 | CS# | Io... | Chip selezionare pin di ingresso | |
| 13 | SCL | Io... | Pin di orologeria seriale (SPI) | |
| 14 | SDA | Io... | Pin di dati seriali (SPI) | |
| 15 | VDDIO | P | Fornitura di alimentazione per pin logici di interfaccia Deve essere collegato con VCI | |
| 16 | VCI | P | Fornitura di alimentazione per il chip | |
| 17 | VSS | P | Terreno | |
|
18 |
VDD |
C |
Un condensatore deve essere collegato tra VDD e VSS | |
| 19 | VPP | P | Fornitore di alimentazione per la programmazione OTP. | |
| 20 | VSH1 | C | Voltaggio di azionamento della sorgente positivo | |
| 21 | VGH | C | Voltaggio di guida positivo. | |
| 22 | VSL | C | Voltaggio di azionamento della fonte negativo | |
| 23 | VGL | C | Voltaggio di azionamento negativo. | |
| 24 | VCOM | C | Voltaggio di azionamento VCOM |
Classificazione massima assoluta
| Parametro | Il simbolo | Classificazione | Unità |
| Tensione di alimentazione logica | VCI | - Da 0,5 a +6.0 | V. |
| Voltaggio di ingresso logico | Numero di imballaggio | -0,5 a VCI +0.5 | V. |
| Logico Voltaggio di uscita | Vout | -0,5 a VCI +0.5 | V. |
| Intervallo di temperatura di funzionamento | TOPR | Da 0 a +40 | oC |
| Intervallo di temperatura di stoccaggio | TSTG | -25 a +70 | oC |
| Temperatura di conservazione ottimale | TSTGo | 23±2 | oC |
| Umidità ottimale di stoccaggio | HSTGo | 55±10 | % RH |
Caratteristiche del pannello DC
| Parametro | Il simbolo | Condizioni | Applicabile | Un minuto. | Tipo. | Max. | Unità |
| Terreno unico | VSS | - | - | 0 | - | V. | |
| Tensione di alimentazione logica | VCI | - | VCI | 2.2 | 3.0 | 3.7 | V. |
| Tensione logica del nucleo | VDD | VDD | 1.7 | 1.8 | 1.9 | V. | |
| Voltaggio di ingresso di alto livello | HIV | - | - | 0.8 VCI | - | - | V. |
| Voltaggio di ingresso di basso livello | VIL | - | - | - | - | 0.2 VCI | V. |
| Voltaggio di uscita di alto livello | VOH | IOH = -100 uA | - | 0.9 VCI | - | - | V. |
| Voltaggio di uscita a basso livello | VOL | IOL = 100 uA | - | - | - | 0.1 VCI | V. |
| Potenza tipica | PTYP | VCI = 3,0V | - | - | 7.5 | - | mW |
| Modalità di sonno profondo | PSTPY | VCI = 3,0V | - | - | 0.003 | - | mW |
| Corrente di funzionamento tipica | Iopr_VCI | VCI = 3,0V | - | - | 2.5 | - | mA |
| Tempo di aggiornamento dell'immagine | - | 25 oC | - | - | 22 | - | seg. |
|
Corrente in modalità riposo |
Islp_VCI |
DC/DC disattivato Nessun orologio Nessun carico di ingresso Ritenere i dati RAM |
- |
- |
20 |
UA |
|
|
Corrente in modalità sonno profondo |
Idslp_VCI |
DC/DC disattivato Nessun orologio Nessun carico di ingresso Dati RAM non conservati |
- |
- |
1 |
5 |
UA |

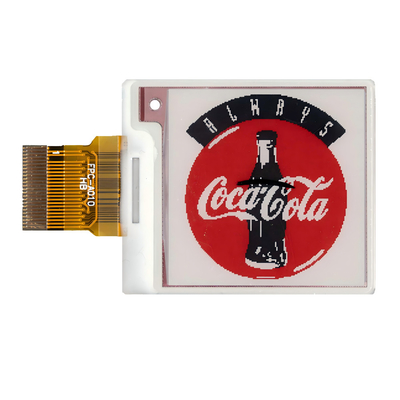

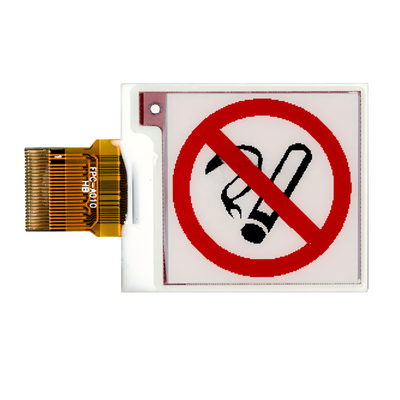

Immagine del prodotto
Impianti e certificati
