Dettagli:
|
| Prodotto: | 1Display di carta elettronica da 54 pollici | Risoluzione: | Risoluzione 200x200 punti |
|---|---|---|---|
| Modalità di visualizzazione: | matrice attiva | Elemento del driver: | Matrice attiva di TFT di un-si |
| Display colore: | Nero, bianco e rosso | Ottica: | Tutti gli angoli di visione |
| Il contorno Dim.: | 31.8 ((H) x 37.32 ((V) x 1.0 ((D) (mm) | Area attiva: | 27 ((H) x 27 ((V) (mm) |
| Pitch dei pixel: | 140 x 140 (188dpi) um | Numero di pin: | 24 pin |
| Interfaccia: | SPI | Rispetto: | Compliance REACH e RoHS |
| Evidenziare: | Display con inchiostro elettronico 200*200,1Display di carta elettronica da 0,5 pollici |
||
** Scarica della scheda dati **
SFEPD154QXBWR-7237AN Specifica.pdf
Trasforma la tua esperienza di visualizzazione con il nostro display di carta elettronica da 1,54 pollici!
Se siete alla ricerca di una soluzione innovativa per l'etichettatura degli scaffali e l'etichettatura dei prezzi?5 pollici E-Ink E-Paper Display con una risoluzione nitida di 200x200 progettato specificamente per i moderni ambienti di vendita al dettaglio.
Caratteristiche chiave:
Consumo di energia ultra-basso:Utilizzando la tecnologia E-Ink, il nostro display consuma una potenza minima, rendendolo perfetto per un uso a lungo termine senza frequenti cambi di batteria.
Alta visibilità:Il display da 1,5 pollici offre un elevato contrasto e un'eccellente leggibilità in varie condizioni di illuminazione, garantendo che le etichette si distinguano.
Applicazione versatile:Ideale per le etichette degli scaffali, le etichette dei prezzi, i display di informazioni sui prodotti e i messaggi promozionali, questo display in carta elettronica può essere facilmente integrato nei sistemi esistenti.
Design elegante e compatto:Il suo fattore di forma elegante e compatto è perfetto per una varietà di ambienti di vendita al dettaglio, migliorando il tuo merchandising visivo senza occupare molto spazio.
Facile da aggiornare:Con il supporto dell'interfaccia SPI, è possibile aggiornare rapidamente e senza sforzo i display in base alle esigenze, garantendo che le informazioni siano sempre aggiornate.
Durabile e duraturo:Costruito per resistere ai rigori di un ambiente di vendita frenetica, il nostro display di carta elettronica mantiene la sua qualità e prestazioni nel tempo.
Perché scegliere la tecnologia E-Ink?
I display a inchiostro elettronico offrono un'esperienza di lettura simile alla carta con la capacità di mantenere un'immagine senza energia, rendendoli una scelta ecologica in linea con gli obiettivi di sostenibilità.
Perfetto per aziende di tutte le dimensioni
Che siate un piccolo negozio, una grande catena di vendita al dettaglio o qualsiasi altra cosa nel mezzo, i nostri display E-Ink offrono una soluzione moderna per coinvolgere i clienti e aumentare le vendite.
Prendi il tuo oggi!
Non perdete l'occasione di elevare il vostro display di prodotti con il display di carta elettronica In Stock SPI da 1,5 pollici con inchiostro elettronico.
Informazioni meccaniche
| Parametro | Specificità | Unità | Commento |
| Dimensione dello schermo | 1.54 | Inch | |
| Risoluzione della schermata | 200 ((H) × 200 ((V) | Pixel | Dpi:188 |
| Area attiva | 27.0(H) × 27.0(V) | mm | |
| Pitch dei pixel | 0. 14 per 0. 14 | mm | |
| Configurazione dei pixel | Quadrato | ||
| Dimensione del profilo | 31.80(H) × 37.32(V) × 1.0(D) | mm | |
| Peso | 2. 18±0.5 | g |
ProdottoDisegno
Definizione del pin dell'interfaccia
| - No, no, no, no. | Nome | I/O | Descrizione | Commento |
| 1 | NC | Non collegare con altri perni NC | Tieni aperta. | |
| 2 | RDA | O | Controllo dell'azionamento della porta MOSFET N-Channel | |
| 3 | RESE | Io... | Input di corrente per il circuito di controllo | |
| 4 | NC | Non collegare con altri perni NC | Tieni aperta. | |
| 5 | VSH2 | C | Voltaggio di azionamento della sorgente positivo | |
|
6 |
TSCL |
O |
Questo pin e' l'interfaccia I2C con il sensore di temperatura digitale. Una resistenza esterna è necessaria per il collegamento a I2C slave. Quando non in uso: aperto |
|
|
7 |
TSDA |
I/O |
Questo pin e' l'interfaccia I2C con il sensore di temperatura digitale. Una resistenza esterna è necessaria per il collegamento a I2C slave. Quando non in uso: aperto |
|
| 8 | BS1 | Io... | Pin di selezione Bus Interface | Nota 5-5 |
| 9 | OCCUPATO | O | Pin di uscita dello stato occupato | Nota 5-4 |
| 10 | RES# | Io... | Ripristina l'input del segnale. | Nota 5-3 |
| 11 | D/C# | Io... | Dati/Pin di comando | Nota 5-2 |
| 12 | CS# | Io... | Chip selezionare pin di ingresso | Nota 5-1 |
| 13 | SCL | Io... | Pin di orologeria seriale (SPI) | |
| 14 | SDA | Io... | Pin di dati seriali (SPI) | |
| 15 | VDDIO | P | Fornitura di alimentazione per pin logici di interfaccia Deve essere collegato con VCI | |
| 16 | VCI | P | Fornitura di alimentazione per il chip | |
| 17 | VSS | P | Terreno | |
|
18 |
VDD |
C |
Un condensatore deve essere collegato tra VDD e VSS | |
| 19 | VPP | P | Fornitore di alimentazione per la programmazione OTP. | |
| 20 | VSH1 | C | Voltaggio di azionamento della sorgente positivo | |
| 21 | VGH | C | Voltaggio di guida positivo. | |
| 22 | VSL | C | Voltaggio di azionamento della fonte negativo | |
| 23 | VGL | C | Voltaggio di azionamento negativo. | |
| 24 | VCOM | C | Voltaggio di azionamento VCOM |
Classificazione massima assoluta
| Parametro | Il simbolo | Classificazione | Unità |
| Tensione di alimentazione logica | VCI | - Da 0,5 a +6.0 | V. |
| Voltaggio di ingresso logico | Numero di imballaggio | -0,5 a VCI +0.5 | V. |
| Logico Voltaggio di uscita | Vout | -0,5 a VCI +0.5 | V. |
| Intervallo di temperatura di funzionamento | TOPR | Da 0 a +40 | oC |
| Intervallo di temperatura di stoccaggio | TSTG | -25 a +70 | oC |
| Temperatura di conservazione ottimale | TSTGo | 23±2 | oC |
| Umidità ottimale di stoccaggio | HSTGo | 55±10 | % RH |
Caratteristiche del pannello DC
| Parametro | Il simbolo | Condizioni | Applicabile | Un minuto. | Tipo. | Max. | Unità |
| Terreno unico | VSS | - | - | 0 | - | V. | |
| Tensione di alimentazione logica | VCI | - | VCI | 2.2 | 3.0 | 3.7 | V. |
| Tensione logica del nucleo | VDD | VDD | 1.7 | 1.8 | 1.9 | V. | |
| Voltaggio di ingresso di alto livello | HIV | - | - | 0.8 VCI | - | - | V. |
| Voltaggio di ingresso di basso livello | VIL | - | - | - | - | 0.2 VCI | V. |
| Voltaggio di uscita di alto livello | VOH | IOH = -100 uA | - | 0.9 VCI | - | - | V. |
| Voltaggio di uscita a basso livello | VOL | IOL = 100 uA | - | - | - | 0.1 VCI | V. |
| Potenza tipica | PTYP | VCI = 3,0V | - | - | 7.5 | - | mW |
| Modalità di sonno profondo | PSTPY | VCI = 3,0V | - | - | 0.003 | - | mW |
| Corrente di funzionamento tipica | Iopr_VCI | VCI = 3,0V | - | - | 2.5 | - | mA |
| Tempo di aggiornamento dell'immagine | - | 25 oC | - | - | 22 | - | seg. |
|
Corrente in modalità riposo |
Islp_VCI |
DC/DC disattivato Nessun orologio Nessun carico di ingresso Ritenere i dati RAM |
- |
- |
20 |
UA |
|
|
Corrente in modalità sonno profondo |
Idslp_VCI |
DC/DC disattivato Nessun orologio Nessun carico di ingresso Dati RAM non conservati |
- |
- |
1 |
5 |
UA |
Prova di affidabilità
| - No | Oggetti di prova | Condizione di prova |
|
1 |
Immagazzinamento a bassa temperatura |
T = -25°C, 240 h Prova con modello bianco |
|
2 |
Immagazzinamento ad alta temperatura | T=60oC, RH=35%, 240h Prova con modello bianco |
|
3 |
Operazione ad alta temperatura | T=40°C, RH=35%, 240h |
|
4 |
Operazione a bassa temperatura | 0oC, 240h |
|
5 |
Alte temperature, Operazione ad alta umidità |
T=40oC, RH=80%, 240h |
|
6 |
Temperatura elevata, Immagazzinamento ad alta umidità |
T=50oC,RH=90%, 240h Prova in bianco |
|
7 |
Ciclo di temperatura | 1 ciclo:[-25oC 30 min] → [+60oC 30 min] : 50 cicli Esame in colore bianco |
|
8 |
Esposizione ai raggi UV | 765W/m2 per 168 ore, 40 °C Prova in bianco |
|
9 |
Pistola ESD |
Air+/-15KV;Contact+/-8KV (Scoppio della conchiglia del prodotto finito, non solo visualizzazione) Air+/-8KV;Contact+/-6KV (Display EPD nudo, senza includere IC e area FPC) Air+/-4KV;Contact+/-2KV (disponibile a nudo, comprese le zone IC e FPC) |

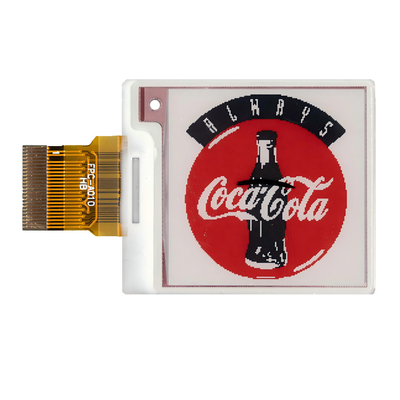

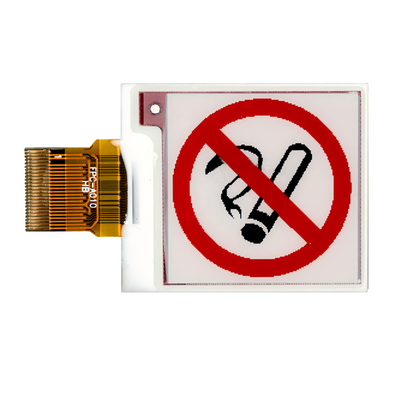

Immagine del prodotto
Impianti e certificati
Parola chiave di ricerca:EPD 1,5 pollici, 1,54 pollici Display ad inchiostro elettronico, ESL 1,5 pollici, Epaper 1,5 pollici, E-inch 1,5 pollici
