Dettagli:
|
| Parole chiave: | TFT LCD a 8 pollici | Risoluzione: | 1920*1200 |
|---|---|---|---|
| Interfaccia: | LVDS | Pini: | 45 perni |
| schermo tattile: | Disponibile / facoltativo | Luminanza di superficie: | 1200 cd/m2 (nits) |
| Durata di vita del LED: | 40,000 ore | Direzione di visione: | Tutti gli angoli di visione |
| Connessione: | Tipo di connettore | Temperatura operativa.: | ¥30°C a +85°C |

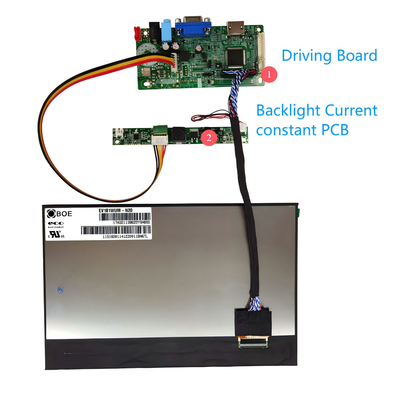

| Tavola guida: | Disponibile / facoltativo | Costante di corrente LED: | Disponibile / facoltativo |
| Rispetto: | Compliance REACH e RoHS | Certificazione: | ISO9001:2015 / ISO14000:2015 |
| Evidenziare: | Dispositivo TFT touch screen per autoveicoli,Schermo TFT touch ad alta risoluzione,Display LCD TFT IPS da 8 pollici |
||
Scarica foglio dati
SFTO800BD-7218AN Specifica.pdf
Riguardo a questo articoloSFTO800BD-7218AN
Il display LCD IPS TFT TFT da 8 pollici SFTO800BD-7218AN definisce un nuovo standard per la tecnologia visiva ad alta risoluzione nell'industria automobilistica.Progettato per offrire immagini cristalline e colori vivaci, questo display è ideale per una varietà di applicazioni, tra cui sistemi di infotainment all'interno del veicolo, display di navigazione, strumenti del cruscotto e altro ancora.Con la sua risoluzione Full HD e la tecnologia IPS avanzata, garantisce un'esperienza visiva eccezionale in varie condizioni di illuminazione.
Display FHD ad alta risoluzione: offrendo una risoluzione Full HD di 1920 x 1200 pixel (16:10), questo display fornisce immagini nitide e dettagliate, migliorando la chiarezza di grafica e testo.
Tecnologia IPS: la tecnologia In-Plane Switching (IPS) favorisce angoli di visione più ampi (fino a 178 gradi) e una migliore riproduzione dei colori,consentendo ai passeggeri e ai conducenti di sperimentare colori coerenti e accurati da qualsiasi angolazione.
Compliance di grado automobilistico: costruito per soddisfare i più severi standard automobilistici, questo display è progettato per la durata e l'affidabilità in ambienti difficili, comprese temperature estreme, vibrazioni,e umidità.
Interfaccia touch screen: la tecnologia touch capacitive USB-interface consente un'interazione senza soluzione di continuità, consentendo agli utenti di navigare nei menu, controllare le applicazioni e interagire con il sistema in modo intuitivo.
Alta luminosità e contrasto: con livelli di luminosità elevati (fino a 1200 nits), il display rimane altamente visibile alla luce solare diretta, rendendolo adatto alle condizioni di guida durante tutto il giorno.Il rapporto di contrasto migliorato garantisce neri più scuri e bianchi più luminosi per un'esperienza più coinvolgente.
Basso consumo energetico: progettato con l'efficienza energetica in mente, questo display consuma meno energia fornendo al contempo elevate prestazioni,contribuire a ridurre il consumo di batterie nei veicoli elettrici e ibridi.
Integrazione senza soluzione di continuità: il design compatto del display da 8 pollici consente una facile integrazione nei cruscotti e nei sistemi automobilistici esistenti, con opzioni di montaggio e connessione flessibili.
Durabilità e affidabilità: il nostro display è costruito per durare, con una durata superiore a 50.000 ore di utilizzo continuo, garantendo che rimanga operativo per tutta la vita del veicolo.
Display LCD IPS TFT da 8 polliciSFTO800BD-7218ANè la scelta ideale per i costruttori e gli sviluppatori che cercano di migliorare le loro tecnologie di veicoli con un touch display affidabile e ad alta risoluzione.,Le ampie angolazioni di visione, e la conformità automobilistica, la rendono una soluzione eccezionale per le moderne applicazioni automobilistiche.Vivi il futuro degli schermi automobilistici con la nostra tecnologia all'avanguardia che combina la durata, prestazioni e coinvolgimento degli utenti.
Caratteristiche
| Parametro | Specificità | Unità | Commento |
| Dimensione del profilo | 181.7 ((H) × 119.8 ((V) × 5.5 ((T) | mm | FOSCA |
| Area attiva | 172.224(H) ×107.640(V) | mm | Nota 1.1 |
| Brillantezza | 1000-1200 | cd/m2 | - |
| Numero di pixel | 1920 ((H) xRGB×1200 (V) | pixel | - |
| Pitch dei pixel | 29.9 ((H) ×3×89.7 ((V) | μm | - |
| Disposizione dei pixel | Striscia verticale RGB | - | - |
| Colori di visualizzazione | 16.7M | - | - |
| Gamma di colori | 70% (min.), 75% (tipo) | CF @C Light | |
| Modalità di visualizzazione | Normalmente nero | - | - |
| Direzione di visione | 85/85/85/85 (tipo) 80/80/80/80 (min.) | Deg. | CR>=10 |
| Peso | TBD | grammo | - |
| interfaccia | LVDS a due porte ((8bit) | - | - |
| IC | FL5893DA | Nota 1.2 |
Nota 1.1: H: lunghezza orizzontale, V: lunghezza verticale.
Nota 1.2: I circuiti integrati compatibili per questo prodotto includono FL5893DA, Si prega di contattare il produttore del circuito integrato e di verificarlo quando si sceglie uno di essi.
Disegno meccanico
Descrizione del pin
| - No, no, no, no. | Il simbolo | Funzione | - No, no, no, no. | Il simbolo | Funzione |
| 1 | VLED- | Potenza per retroilluminazione a LED (cathode) | 24 | GND | terra |
| 2 | VLED- | Potenza per retroilluminazione a LED (cathode) | 25 | OLV2P | Input dei dati differenziali LVDS positivo |
| 3 | VLED+ | Potenza per retroilluminazione a LED (anodo) | 26 | OLV2N | Input di dati differenziali LVDS negativo |
| 4 | VLED+ | Potenza per retroilluminazione a LED (anodo) | 27 | GND | terra |
| 5 | NC | Nessuna connessione | 28 | OLVCLKP | Input dei dati differenziali LVDS positivo |
| 6 | GND | terra | 29 | Olvclkn | Input di dati differenziali LVDS negativo |
| 7 | ELV3P | Input dei dati differenziali LVDS positivo | 30 | GND | terra |
| 8 | ELV3N | Input di dati differenziali LVDS negativo | 31 | OLV1P | Input dei dati differenziali LVDS positivo |
| 9 | GND | terra | 32 | Olv1N | Input di dati differenziali LVDS negativo |
| 10 | ELV2P | Input dei dati differenziali LVDS positivo | 33 | GND | terra |
| 11 | ELV2N | Input di dati differenziali LVDS negativo | 34 | Olv0P | Input dei dati differenziali LVDS positivo |
| 12 | GND | terra | 35 | Olv0N | Input di dati differenziali LVDS negativo |
| 13 | ELVCLKP | Input dei dati differenziali LVDS positivo | 36 | GND | terra |
| 14 | ELVCLK N | Input di dati differenziali LVDS negativo | 37 | I2C _SDA | Input/output dati per I2C (si prega di lasciare aperti questi pin). |
| 15 | GND | terra | 38 | I2C _SCL | Segnale dell'orologio per I2C (per favore lasciate aprire questi perni). |
| 16 | ELV1P | Input dei dati differenziali LVDS positivo | 39 | VDD_OTP | Fornitore di corrente per il circuito OTP (per favore lasciate aprire questi perni) |
| 17 | ELV1N | Input di dati differenziali LVDS negativo | 40 | EEPEN | Solo Pin di prova ((per favore lasciare questi pin aperti.) |
| 18 | GND | terra | 41 | VDDIN | Fornitore di alimentazione |
| 19 | Valore di riferimento | Input dei dati differenziali LVDS positivo | 42 | VDDIN | Fornitore di alimentazione |
| 20 | ELV0N | Input di dati differenziali LVDS negativo | 43 | VDDIN | Fornitore di alimentazione |
| 21 | GND | terra | 44 | VDDIN | Fornitore di alimentazione |
| 22 | OLV3P | Input dei dati differenziali LVDS positivo | 45 | VDDIN | Fornitore di alimentazione |
| 23 | OLV3N | Input di dati differenziali LVDS negativo |
Specifiche ottiche
| Parametro | Il simbolo | Condizione | Un minuto. | Tipo. | - Max, ti prego. | Unità | Commento | |
|
Intervallo dell' angolo di visione |
Orizzontale |
Θ3 |
CR > 10 |
80 | 85 | - | Deg. |
Nota 6.1 |
| Θ9 | 80 | 85 | - | Deg. | ||||
|
Verticale |
Θ12 | 80 | 85 | - | Deg. | |||
| Θ6 | 80 | 85 | - | Deg. | ||||
| Rapporto di contrasto | CR |
Θ = 0 |
1000 | 1200 | - |
HC+APF Nota 6.2/6.3 |
||
| Trasmissione cellulare | Tr | 3.8 | 4.5 | - | % | |||
|
Chroma@CIE1931 |
Rx |
Θ = 0 |
0.654 | 0.674 | 0.694 |
@C Light Note 6.4 |
||
| RY | 0.302 | 0.322 | 0.342 | |||||
| Gx | 0.249 | 0.269 | 0.289 | |||||
| Gi | 0.582 | 0.602 | 0.622 | |||||
| Bx | 0.113 | 0.133 | 0.153 | |||||
| Da: | 0.095 | 0.115 | 0.135 | |||||
| Wx | 0.276 | 0.296 | 0.316 | |||||
| Wy. | 0.318 | 0.338 | 0.358 | |||||
| Gamma di colori | Θ = 0 | 70 | 75 | - | % | |||
| Tempo di risposta | Tr+Tf |
Ta= 25 C Θ = 0 |
- |
30 | 35 | ms | Nota 6.5 | |
Parametri di prova di affidabilità
| - No, no. | Articolo 2 | Condizioni |
| 1 | Prova di immagazzinamento ad alta temperatura (HTS) | 85°C, 240 ore, non operativo |
| 2 | Prova di stoccaggio a bassa temperatura (LTS) | -30°C, 240 ore, non funzionante |
| 3 | Prova di funzionamento ad alta temperatura (HTO) | 85°C, 240 ore, funzionamento |
| 4 | Prova di funzionamento a bassa temperatura (LTO) | -30°C, 240 ore, funzionamento |
| 5 | Prova di funzionamento per umidità termica (THO) | 60°C/90%RH, 240 ore, operativo |
| 6 | Prova di stoccaggio del ciclo termico (TST) | -30~80°C, 100 cicli, 1 ora/ciclo, non funzionante |
|
7 |
Immagine adesiva |
Modello 5*5, 1 ora 25°C±2°C Modello di controllo Grigio 127, Dopo 3 minuti, il muro deve essere completamente asciugato. |

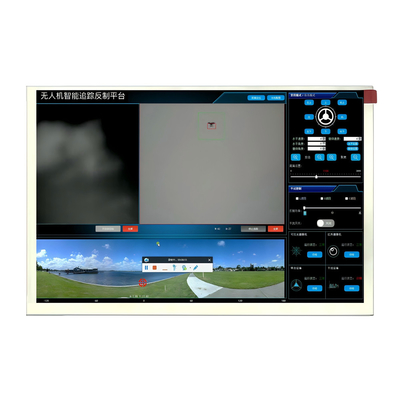

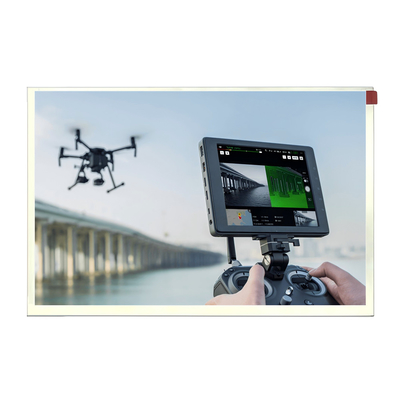

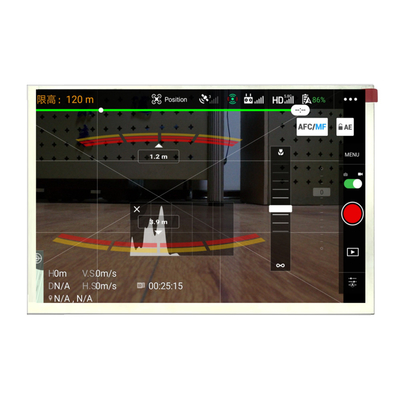

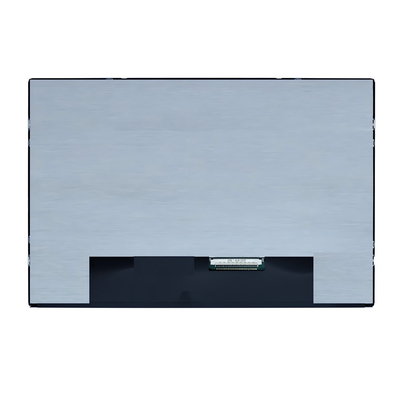

Immagine del prodotto
Impianti di fabbrica e certificati
