Dettagli:
|
| Parole chiave: | 11.9 pollici Bar TFT | Risoluzione: | 1480x320 |
|---|---|---|---|
| Interfaccia: | Mipi | IC del driver: | FL7705 |
| Luminanza di superficie: | 800 cd/m2 minimo | schermo tattile: | - No, no. |
| Direzione di visione: | IPS, tutti gli angoli di visione | Durata di vita del LED: | 40,000 ore |
| Certificazione: | ISO9001:2015 / ISO14000:2015 | Rispetto: | Compliance REACH e RoHS |
| Evidenziare: | 16Display LCD TFT industriale a colori da 0,7 M |
||
Scarica foglio dati
SFTO1190GX-7161AN Specifica.pdf
Riguardo a questo articoloSFTO1190GX-7161AN
Caratteristiche di visualizzazione
Dimensione: 11,9 pollici
16.7M profondità di colore
Risoluzione: 320 × 1480
Brillantezza: 800 cd/m2 (min)
Contrasto: 900
Copertura della gamma cromatica: 65%
Interferenze anti-elettromagnetiche
Basso livello di radiazione, basso consumo di energia, elevata stabilità
Scenari di applicazione
Controllo industriale
Industria energetica
Fabbricazione di automobili
Descrizione
Il display LCD TFT industriale da 11,9 pollici con una risoluzione di 1480 x 320 pixel e 16.7 milioni di colori è una soluzione di visualizzazione ad alte prestazioni progettata per una varietà di applicazioni industriali e commerciali in cui la chiarezza visiva e la durata sono essenzialiEcco una descrizione dettagliata di questo prodotto:
1- Specificità della visualizzazione:
- Dimensioni: 11,9 pollici, che offrono una superficie di visualizzazione considerevole per una vasta gamma di applicazioni.
- Risoluzione: 1480 x 320 pixel, fornendo una visualizzazione nitida di immagini e testi, adatta per applicazioni che richiedono una produzione visiva dettagliata.
2. Capacità di colore:
- Supporta 16,7 milioni di colori, che è vicino alla gamma completa di colori RGB, consentendo una riproduzione di immagini vivaci e realistiche.
3Brillantezza:
- Con un livello di luminosità di 800 nits, il display è visibile in ambienti luminosi, rendendolo ideale per l'uso in ambienti industriali con alta luce ambiente.
4- Rapporto di contrasto:
- Questi LCD TFT industriali da 11,9 pollici offrono in genere elevati rapporti di contrasto 900, garantendo neri profondi e bianchi brillanti per immagini chiare e leggibili.
5Angoli di visione:
- Gli LCD TFT industriali presentano spesso angoli di visione ampi, garantendo un colore e una luminosità coerenti da più prospettive.
6. Tipi di interfaccia:
- Il display supporta l'interfaccia MIPI.
7. Ambiente operativo:
- Progettato per l'uso industriale, il display da 11,9 pollici può funzionare su un ampio intervallo di temperatura da -20°C a 70°C, garantendo prestazioni affidabili in condizioni difficili.
8- Durabilità:
- Costruito per resistere ai rigori del funzionamento continuo, adatto per l'uso 24 ore su 24 in ambienti difficili.
9Applicazioni:
- Perfetto per automazione industriale, pannelli di controllo, attrezzature mediche, segnaletica digitale, centri di trasporto,e sistemi di monitoraggio della sicurezza in cui è richiesto un elevato livello di dettaglio visivo e durata.
10Servizi di personalizzazione:
- possono essere disponibili opzioni di personalizzazione per soddisfare esigenze specifiche del cliente, quali esigenze specifiche di interfaccia o funzionalità aggiuntive.
Questo display LCD TFT industriale da 11,9 pollici è una scelta eccellente per applicazioni che richiedono alta risoluzione,schermi ad alta luminosità con la durata necessaria per resistere alle sfide dell'ambiente industriale.
Caratteristiche
| - No, no, no, no. | Articolo | Specificità | Unità |
| 1 | Dimensione del pannello | 11.88 | centimetro |
| 2 | Numero di pixel | 320 ((H) × 1480 ((V) | pixel |
| 3 | Area attiva | 57.984 ((H) × 268.176 ((V) | mm |
| 4 | Pitch dei pixel | 0.1812 ((H) × 0.1812 ((V) x RGB | mm |
| 5 | Dimensione del profilo | 65.00(W) × 282.00(H) × 4.50 (D) | mm |
| 6 | Numero di colori | 16.7M | - |
| 7 | Modalità di visualizzazione | Modalità di trasmissione, normalmente nera | - |
| 8 | Direzione di visione | Visualizzazione completa | - |
| 9 | Formato di visualizzazione | Striscia verticale RGB | - |
| 10 | Trattamento superficiale | L'abbagliamento | - |
| 11 | Interfaccia | MIPI | - |
| 12 | Lampade di sfondo | LED bianco | - |
| 13 | Temperatura di funzionamento | - 20 ~ 70 | °C |
| 14 | Temperatura di conservazione | -30~80 | °C |
| 15 | Peso | 120 | g |
Disegno meccanico
Descrizione del pin
| - No, no, no, no. | Il simbolo | Funzione | Commento |
| 1 | GND | Terreno | |
| 2 | D0P | Input di dati differenziali MIPI positivi | |
| 3 | D0N | Input di dati differenziali MIPI negativi | |
| 4 | GND | Terreno | |
| 5 | D1P | Input di dati differenziali MIPI positivi | |
| 6 | D1N | Input di dati differenziali MIPI negativi | |
| 7 | GND | Terreno | |
| 8 | CLKP | Input di orologio differenziale MIPI positivo | |
| 9 | CLKN | Input di orologio differenziale MIPI negativo | |
| 10 | GND | Terreno | |
| 11 | D2P | Input di dati differenziali MIPI positivi | |
| 12 | D2N | Input di dati differenziali MIPI negativi | |
| 13 | GND | Terreno | |
| 14 | D3P | Input di dati differenziali MIPI positivi | |
| 15 | D3N | Input di dati differenziali MIPI negativi | |
| 16 | GND | Terreno | |
| 17 | IOVCGCN1D.8V-3.3V | ||
| 18 | IOVCC1.8V-3.3V | Un alimentatore per la potenza analogica. | |
| 19 | |||
| 20 | NC | Nessuna connessione | |
| 21 | NC | Nessuna connessione | |
| 22 | NC | Nessuna connessione | |
| 23 | NC | Nessuna connessione | |
| 24 | RSTB | Ripristina il pin. | |
| 25 | STBYB | Controllo in modalità standby. | |
| 26 | NC | Nessuna connessione | |
| 27 | GND | Terreno | |
| 28 | K. | Catodo a LED | |
| 29 | K. | ||
| 30 | GND | Terreno | |
| 31 | NC | Nessuna connessione | |
| 32 | GND | Terreno | |
| 33 | GND | Terreno | |
| 34 | NC | Nessuna connessione | |
| 35 | A | Anodo a LED | |
| 36 | A | ||
| 37 | GND | Terreno | |
| 38 | VDD ((3.3V) | Un alimentatore per la potenza analogica. | |
| 39 | VDD ((3.3V) | ||
| 40 | NC | Nessuna connessione |
Classificazione massima assoluta
| Articolo | Il simbolo | Valori | Unità | |
| Un minuto. | - Max, ti prego. | |||
| Tensione di alimentazione digitale | VCI | - Zero.3 | 4.0 | V. |
| Tensione di alimentazione digitale | IOVCC | - Zero.3 | 4.0 | V. |
Condizioni di esercizio
| Articolo | Il simbolo | Valori | Unità | ||
| Un minuto. | Tipo. | - Max, ti prego. | |||
| Tensione di alimentazione digitale | VDD | 3.0 | 3.3 | 3.6 | V. |
| Tensione di alimentazione digitale | IOVCC | 1.6 | - | 3.6 | V. |
| Voltaggio di ingresso logico | VI H | 0.7VDD | - | VDD | V. |
| VIL | GND | - | 0.3VDD | V. | |

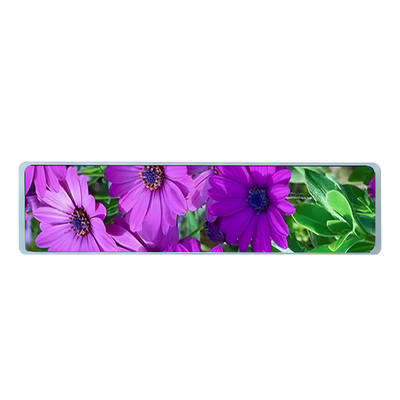

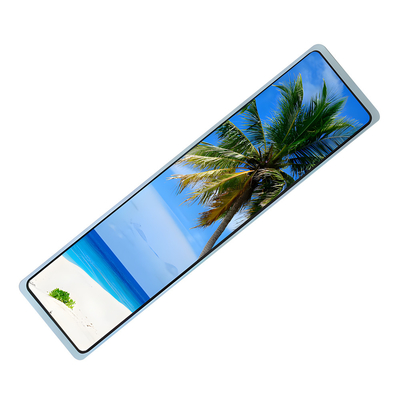

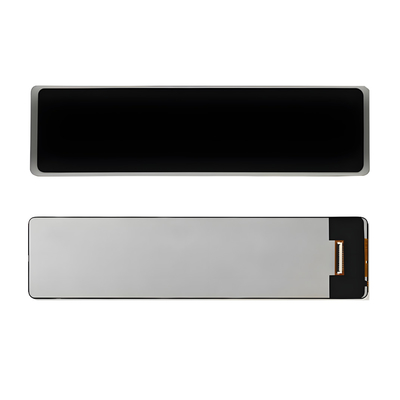

Immagine del prodotto
