Dettagli:
|
| Parole chiave: | 11.3 pollici Bar TFT | Risoluzione: | 440x1920 |
|---|---|---|---|
| Interfaccia: | Mipi | IC del driver: | SC7707 |
| Luminanza di superficie: | 520 cd/m2 (nits) | schermo tattile: | - No, no. |
| Direzione di visione: | IPS, tutti gli angoli di visione | Durata di vita del LED: | 40,000 ore |
| Certificazione: | ISO9001:2015 / ISO14000:2015 | Rispetto: | Compliance REACH e RoHS |
| Evidenziare: | 11Display TFT industriale da 0,3 pollici,520 cd/m2 Display TFT industriale |
||
Scarica foglio dati
SFTO1130GX-7220AN Specifica.pdf
Riguardo a questo articoloSFTO1130GX-7220AN
Display TFT di qualità industriale con schermo da 11,3 pollici e capacità di visualizzazione a colori da 16,7 M (equivalente approssimativamente all'intera gamma di colori RGB),con una risoluzione di 1920x440 pixel e una luminosità di 520cd/m2, è un dispositivo di visualizzazione ad alta definizione ed alta luminosità progettato appositamente per ambienti industriali.
Questo display TFT di grado industriale da 11,3 pollici è una scelta ideale per applicazioni che richiedono display ad alta definizione e interazione con l'utente a causa della sua alta risoluzione, alta luminosità,e caratteristiche dell'angolo di visione ampio.
Caratteristiche
|
Articolo |
Contenuto |
Unità |
| LCD | ||
| Dimensione LCD | 11.3 | centimetro |
| Tipo di pannello | IPS | - Non lo so. |
| Modalità di visualizzazione | Nero normale | - Non lo so. |
| Numero di colori | 16.7M | - Non lo so. |
| Direzione di visione | - Tutto. | - Non lo so. |
| Lampade di sfondo | LED bianco x16in parallelo/ serie | - Non lo so. |
| NTSC | 70% | - Non lo so. |
| Rapporto di contrasto | 1000 | - Non lo so. |
| Interfaccia | MIPI 4Lanes | - Non lo so. |
| IC del driver | SC7707 | - Non lo so. |
| Dimensione della RAM del driver IC | RAM minore | un po ' |
| Luminanza | 520 | cd/m2 |
| Dimensione del profilo | 64.98(H) x266.44 (V) x4.6 (D) ±0.2 | mm |
| Area attiva (W × H) | 57.948(H) x252.864 (V) | mm |
| Disposizione dei pixel | Striscia RGB | - Non lo so. |
| Peso | TBD | g |
| Numero di punti | 440xRGBx1920 | Pixel |
| Pitch dei pixel | 43.9 ((H) * 3 * 131.7 ((V) | - Sì. |
| Temperatura di funzionamento | -20 +70 | °C |
| Temperatura di conservazione | -30 +80 | °C |

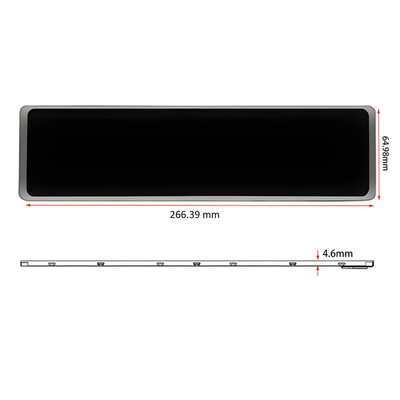

Disegno meccanico
Descrizione del pin
| Numero PIN. | SIMBOLO | Funzione |
| 1 | GND | Terreno |
| 2 | DSI-D0P | DSI Pini di ingresso del segnale differenziale dei dati (via dati0) |
| 3 | DSI-D0N | DSI Pini di ingresso del segnale differenziale dei dati (faiola dati 0) |
| 4 | GND | Terreno |
| 5 | DSI-D1P | DSI Pini di ingresso del segnale differenziale dei dati. |
| 6 | DSI-D1N | DSI Pini di ingresso del segnale differenziale dei dati. |
| 7 | GND | Terreno |
| 8 | DSI-CLK P | Pini di ingresso del segnale differenziale DSI CLOCK |
| 9 | DSI-CLK N | Pini di ingresso del segnale differenziale DSI CLOCK |
| 10 | GND | Terreno |
| 11 | DSI-D2P | DSI Pini di ingresso del segnale differenziale dei dati (faiola di dati 2) |
| 12 | DSI-D2N | DSI Pini di ingresso del segnale differenziale dei dati (faiola di dati 2) |
| 13 | GND | Terreno |
| 14 | DSI-D3P | DSI Pini di ingresso del segnale differenziale dei dati (faiola di dati 3) |
| 15 | DSI-D3N | DSI Pini di ingresso del segnale differenziale dei dati (faiola di dati 3) |
| 16-17 | GND | Terreno |
| 18-19 | IOVCC (NC) | Fornitore di alimentazione I/O (NC) |
| 20-23 | NC | NC |
| 24 | RISET | Reset Pin di segnale (Low è abilitato) |
| 25-26 | NC | NC |
| 27 | GND | Terreno |
| 28-29 | LEDK | Catodo a LED a retroilluminazione |
| 30 | GND | Terreno |
| 31 | NC | NC |
| 32-33 | GND | Terreno |
| 34 | NC | NC |
| 35-36 | LEDA | Anodo a LED a retroilluminazione. |
| 37 | GND | Terreno |
| 38-39 | VDD | Fornitore di alimentazione |
| 40 | NC | NC |
Caratteristiche della retroilluminazione
LED bianco × 16 in parallelo/serie (Ta = 25°C)
| Articolo | Il simbolo | Condizione | Min. | Tipologia | Max. | Unità |
| Voltaggio in avanti | VF | IF= 120mA | 22.4 | - | 27.2 | V. |
| Uniformità | △Bp | - | 80 | - | - | % |
| Luminanza per LCD | Lv | IF= 120mA | 470 | 520 | - | cd/m2 |

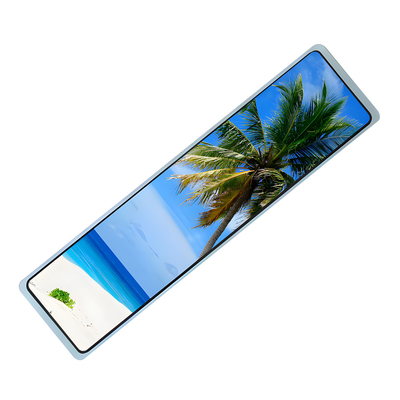

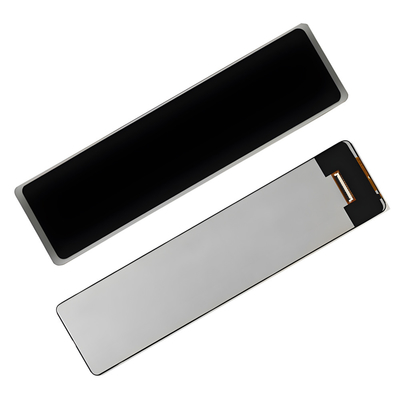

Immagine del prodotto
