Dettagli:
|
| Prodotto: | 2.4 pollici TN TFT LCD | Risoluzione: | 240*320 pixel |
|---|---|---|---|
| Dispositivo touch: | Senza | Direzione di visione: | 12H |
| Interfaccia: | SPI | Numero di pin: | 10 PERNI |
| Connessione: | Collegamento | Luminanza di superficie: | 400 cd/m2 (personalizzabile) |
| IC del driver: | ST7789V, ILI9341 facoltativo | Durata di vita del LED: | 40,000 ore |
| Temperatura operativa.: | da -20°C a +70°C | Rispetto: | Compliance REACH e RoHS |
| Evidenziare: | Modulo dell'esposizione dell'affissione a cristalli liquidi dell'interfaccia di SPI,Modulo di visualizzazione LCD 240×320,2Modulo di visualizzazione LCD da 4 pollici |
||
Low Cost 2.4 pollici QVGA TFT LCD Introduzione al prodotto
Saef Technology è specializzata nella produzione di schermi TFT e touch screen. Possiamo anche fornire servizi personalizzati in base alle esigenze del cliente.Dispositivi LCD 4 "TFT, la nostra azienda ha raggiunto un buon controllo e ottimizzazione dei costi del prodotto, con conseguente estremamente elevata redditività.
2Il display TFT da 4 pollici SFTO240JY-7182AN con una risoluzione di 240 × 320 pixel fornisce una visualizzazione di immagini chiara.Questo modello ha un'interfaccia SPI e può raggiungere una luminosità di 400cd/m2, adattabile a diverse condizioni di illuminazione. Il prodotto può funzionare tra -20 °C e 70 °C e adattarsi a varie condizioni ambientali. Può essere conservato tra -30 °C e 80 °C,garantire che la conservazione a lungo termine non influisca sulle prestazioniQuesto display QVGA TFT da 2,4 pollici è ampiamente utilizzato in vari campi come attrezzature mediche, controllo industriale, case intelligenti e navigazione auto.La loro elevata luminosità (fino a 1000 nits) e il loro contrasto le rendono ancora ben visibili all'aria aperta o alla luce diretta del sole. Il basso costo è un grande vantaggio del prodotto a matrice di 240 * 320 punti TFT da 2,4 pollici SFTO240JY-7182AN, che lo rende una scelta ideale per progetti con budget limitati ma che richiedono buone prestazioni di visualizzazione.

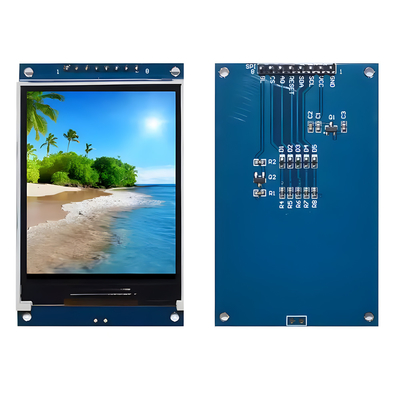

Per gli sviluppatori, il supporto dei driver per schermi e librerie di sviluppo è altrettanto importante.SFTM240JY-7182AN(con PCB) supportano librerie di sviluppo come GFX Library per Arduino, fornendo prestazioni di visualizzazione efficienti e processi di sviluppo semplificati.
Caratteristiche
| Articolo | Specificità | Unità |
| Numero di modello |
SFTO240JY-7182AN |
/ |
| Modalità di visualizzazione | Normalmente nero, trasmissibile | / |
| Direzione di visione | Alle 12 | / |
| Colori | 262K | / |
| Dispositivo IC | ST7789 | / |
| Tipo di interfaccia | 4 SPI di linea | / |
| Disegno dimensionale | 42.72 ((W) x 59.46 ((H) x 2.34 ((T) |
mm |
| Area attiva | 36.72 ((W) x 48.96 ((H) |
mm |
| Risoluzione | 240 RGB ((H) x 320 ((V) | pixel |
| Pitch dei pixel | 0.153 ((W) x 0.153 ((H) |
mm |
Disegno di contorno
Descrizione del pin dell'interfaccia
|
- No. |
Il simbolo | Descrizione |
| 1 | GND | Terreno |
| 2 | RISET | Pin di ripristino LCM |
| 3 | SCL | Pin dell'orologio seriale. |
|
4 |
RS |
Selezionare il pin RS= 1 RS = ¥0 ¥: dati di comando. |
| 5 | CS |
Chip selezionare pin ((Low) attivare) |
| 6 | SDA | Input di dati seriali |
| 7 | SDO | Uscita di dati seriali. |
| 8 | VCC | Fornitore di alimentazione per analoghi (2.8V-3.3V) |
| 9 | LED+ | Anodo di retroilluminazione |
| 10 | LED- | Catodo di retroilluminazione |
Diagramma schematico
Classificazione massima assoluta
| Parametro | Il simbolo | Min. | Max. | Unità |
| Tensione di alimentazione logica | IOVCC | - Zero.3 | 4.6 | V. |
| Tensione di alimentazione analogica | VCC | - Zero.3 | 4.6 | V. |
| Temperatura di funzionamento | In alto | - Venti | 70 | °C |
| Temperatura di conservazione | Tst | - Trenta | 80 | °C |
| Umidità | RH |
- Non lo so. |
90% ((Max60C) | RH |
Caratteristiche elettriche
| Parametro | Il simbolo | Min. | Tipologia | Max. | Unità |
| Tensione di alimentazione logica | IOVCC | 1.65 | 1.8/2.8 | 3.3 | V. |
| Tensione di alimentazione analogica | VCC | 2.6 | 2.8 | 3.3 |
- Non lo so. |
| Corrente di input | Identificazione |
- Non lo so. |
20 |
- Non lo so. |
mA |
Caratteristiche della retroilluminazione
| Articolo | Il simbolo | Min. | Tipologia | Max. | Unità |
| Voltaggio in avanti | Vf | 3.0 | 3.2 | 3.4 | V. |
| Corrente in avanti | Se |
- Non lo so. |
80 |
- Non lo so. |
mA |
| Tempo di vita operativo |
- Non lo so. |
- Non lo so. |
40000 |
- Non lo so. |
Ore |

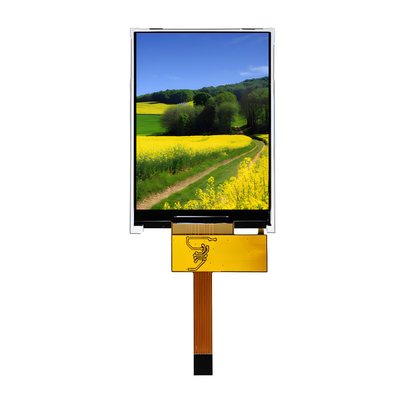

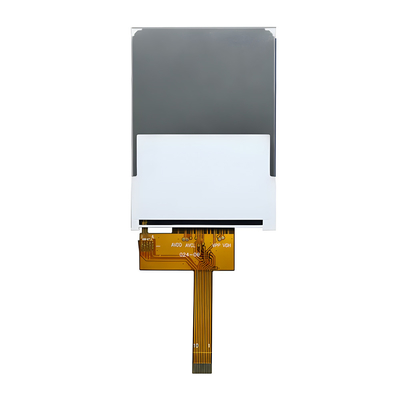

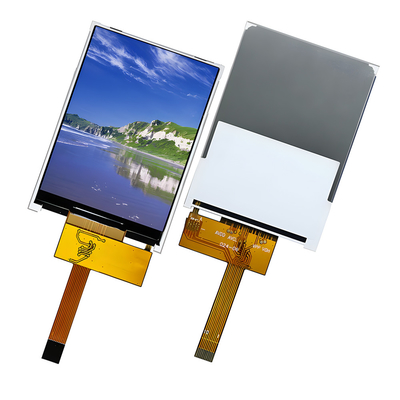

Foto del prodotto
Impianti e certificati
