7" TFT RGB LCD, esposizione 7" di LCD 800x480 descrizione
Il modulo di SF-TO700PY-8994A-T TFT LCD è un 7" dimensione diagonale di pollice, esposizione di TFT LCD di colore pieno 800x480 con il RTP (touch screen resistente). Questo modulo sostiene 24 interfacce di RGB del bit. Il modello di SF-TO700PY-8994A-T sta avendo dimensione del modulo di 164.9x100x6.8 millimetro e una dimensione di area attiva di 153.84x85.63mm che ha integrato con regolatore EK9716BD4 + EK73002AB2 sul modulo e le sue gamme di tensione di rifornimento di logica da 2.6V al valore tipico 3.3V è 2.8V.
Il modulo LCD può funzionare alle temperature a partire da -20℃ a +70℃; la sua gamma di temperature di stoccaggio da -30℃ a +80℃. SF-TO700PY-8994A-T è con luminanza 300 cd/m2. Se voleste regolare la luminanza, contatti prego con noi per supporto più tecnico, noi può aumentare la luminosità di superficie a 1000 pidocchi.
| Prodotto: |
LCD a 7 pollici di tocco di TFT |
Risoluzione: |
pixel 800x480 |
| Interfaccia: |
Bit di RGB 24 |
Dimensione del profilo: |
164.9x100x6.8 millimetro |
| Touch screen: |
Con il touch screen resistente |
Dimensione di vetro di copertura: |
Personalizzabile |
| Direzione d'esame: |
6 in punto |
Pin Number: |
50 perni |
| Collegamento: |
Tappo |
Luminanza di superficie: |
300 Cd/m2 (pidocchi) |
| Vita del LED: |
40.000 ore |
Conformità: |
PORTATA & RoHS compiacenti |
Pin Definition
Pin1-2, LEDA Luce della parte posteriore del LED (anodo)
Pin3-4, LEDK Luce della parte posteriore del LED (catodo)
Pin5, Terra Terra
Pin6, VCOM Tensione comune (NC)
Pin7, DVDD Alimentazione elettrica di Digital
Pin8, MODO Modo di DE/SYNCHRONIZATION scelto. Tiri normalmente su. (H: DE mode. L: Modo di HS/VS)
Pin9, TANA I dati permettono al segnale
Pin10, Segnale di sincronizzazione verticale di VSYNC
Pin11, Segnale di sincronizzazione orizzontale di HSYNC
Pin12~Pin19, B7-B0 Canale omnibus di dati blu
Pin20~Pin27, G7-G0 Canale omnibus di dati verde
Pin28~Pin35, R7-R0 Canale omnibus di dati rosso
Pin36, Terra Terra
Pin37, DOTCLK Segnale di orologio del punto
Pin38, Terra Terra
Pin39, SHLR Perno sinistro/giusto di controllo di esposizione. Livello normale di tirata
Pin40, UPDN Perno Up/Down di controllo di esposizione. Minimo normale di tirata
Pin41, VGH Potere positivo per TFT
Pin42, VGL Potere negativo per TFT
Pin43, AVDD Tensione di rifornimento analogica
Pin44, NRESET Segnale di risistemazione
Pin45, NC Nessun collegamento
Pin46, VCOM Tensione comune (NC)
Pin47, TREMORE Perno tremante di controllo di funzione. Minimo normale di tirata. H: Funzione tremante Enable, risoluzione 6bit. L: Funzione tremante Disable, risoluzione 8bit
Pin48, Terra Terra
Pin49~Pin50, NC Nessun collegamento
7" TFT RGB LCD, esposizione 7" di LCD 800x480 disegno

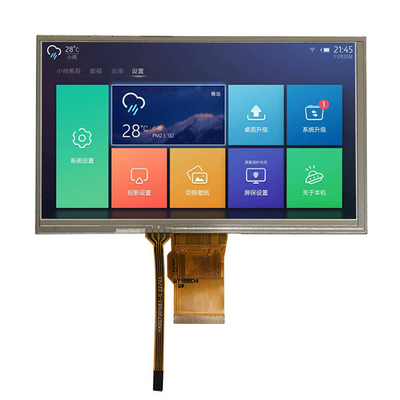

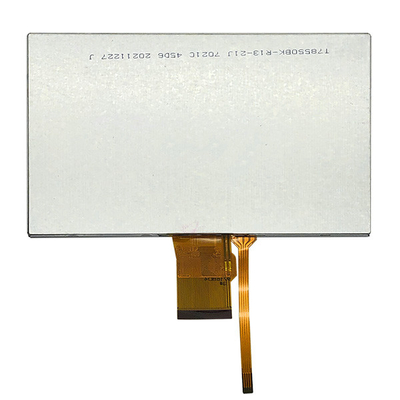

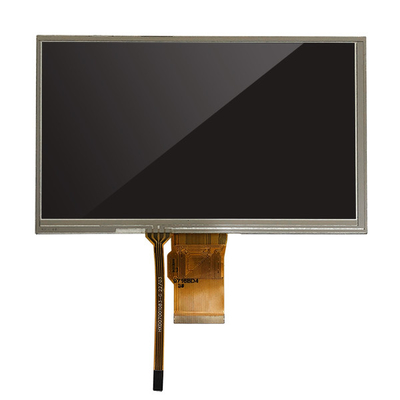

7" TFT RGB LCD, esposizione 7" di LCD 800x480 immagine di prodotto reale
