Dettagli:
|
| Prodotto: | 2.4 pollici IPS TFT LCD | Risoluzione: | 240*320 pixel |
|---|---|---|---|
| Dispositivo touch: | Senza | Direzione di visione: | IPS, tutti gli angoli di visione |
| Interfaccia: | SPI | Numero di pin: | 10 pin (24 pin facoltativi) |
| Connessione: | Collegamento | Luminanza di superficie: | 400 cd/m2 (personalizzabile) |
| IC del driver: | ST7789V | Durata di vita del LED: | 40,000 ore |
| Temperatura operativa.: | da -20°C a +70°C | Rispetto: | Compliance REACH e RoHS |
| Evidenziare: | 10 pin IPS TFT LCD,2.4 pollici IPS TFT LCD,Interfaccia SPI IPS TFT LCD |
||
2.4 pollici IPS TFT LCD SPI Interfaccia 240*320 punti Introduzione al prodotto
Lo schermo LCD TFT da 2,4 pollici è un dispositivo di visualizzazione LCD a matrice attiva comune ad alta risoluzione, colori vivaci e velocità di risposta rapida.campi di controllo industrialeNel campo dell'elettronica di consumo, gli schermi LCD TFT da 2,4 pollici sono ampiamente utilizzati in dispositivi indossabili intelligenti, console di gioco portatili, pannelli di controllo domestici intelligenti e altri prodotti.Il suo colore completo e l'angolo di visione ampio soddisfano le esigenze dei consumatori per gli effetti di visualizzazione.
2Il display TFT IPS da 0,4 pollici con una risoluzione di 240 × 320 pixel fornisce una visualizzazione di immagini chiara.Questo modello SFTO240JY-7179AN ha un'interfaccia SPI e può raggiungere una luminosità di 400cd/m2, adattandosi alle diverse condizioni di illuminazione. Adotta la tecnologia IPS, che fornisce un campo visivo completo di quasi 180 °, garantendo una buona esperienza visiva da tutte le angolazioni.Il prodotto può funzionare tra -20 °C e 70 °C e adattarsi a varie condizioni ambientaliPuò essere conservato tra -30 °C e 80 °C, garantendo che lo stoccaggio a lungo termine non influisca sulle sue prestazioni.
Caratteristiche
| Articolo | Specificità | Unità |
| Modalità di visualizzazione | Normalmente nero, trasmissibile | / |
| Direzione di visione | Tutti | / |
| Colori | 262K | / |
| Dispositivo IC | ST7789 | / |
| Tipo di interfaccia | 4 SPI di linea | / |
| Disegno dimensionale | 42.72 ((W) x 59.46 ((H) x 2.34 ((T) |
mm |
| Area attiva | 36.72 ((W) x 48.96 ((H) |
mm |
| Risoluzione | 240 RGB ((H) x 320 ((V) | pixel |
| Pitch dei pixel | 0.153 ((W) x 0.153 ((H) |
mm |
Disegno di contorno
Descrizione del pin dell'interfaccia
|
- No. |
Il simbolo | Descrizione |
| 1 | GND | Terreno |
|
2 |
RS |
Registrazione selezione pin, RS= 1 RS = ¥0 ¥: dati di comando. |
| 3 | CS |
Chip selezionare pin ((Low) attivare) |
| 4 | SCL | Pin dell'orologio seriale. |
| 5 | SDA | Input/output di dati seriali |
| 6 | RISET | Pin di ripristino LCM |
| 7 | VCC | Fornitore di alimentazione per analoghi (2.8V-3.3V) |
| 8 | GND | Terreno |
| 9 | LED+ | Anodo di retroilluminazione |
| 10 | LED- | Catodo di retroilluminazione |
Classificazione massima assoluta
| Parametro | Il simbolo | Min. | Max. | Unità |
| Tensione di alimentazione logica | IOVCC | - Zero.3 | 4.6 | V. |
| Tensione di alimentazione analogica | VCC | - Zero.3 | 4.6 | V. |
| Temperatura di funzionamento | In alto | - Venti | 70 | °C |
| Temperatura di conservazione | Tst | - Trenta | 80 | °C |
| Umidità | RH |
- Non lo so. |
90% ((Max60C) | RH |
Caratteristiche elettriche
| Parametro | Il simbolo | Min. | Tipologia | Max. | Unità |
| Tensione di alimentazione logica | IOVCC | 1.65 | 1.8/2.8 | 3.3 | V. |
| Tensione di alimentazione analogica | VCC | 2.6 | 2.8 | 3.3 |
- Non lo so. |
| Corrente di input | Identificazione |
- Non lo so. |
20 |
- Non lo so. |
mA |
Caratteristiche della retroilluminazione
| Articolo | Il simbolo | Min. | Tipologia | Max. | Unità |
| Voltaggio in avanti | Vf | 3.0 | 3.2 | 3.4 | V. |
| Corrente in avanti | Se |
- Non lo so. |
80 |
- Non lo so. |
mA |
| Tempo di vita operativo |
- Non lo so. |
- Non lo so. |
40000 |
- Non lo so. |
Ore |

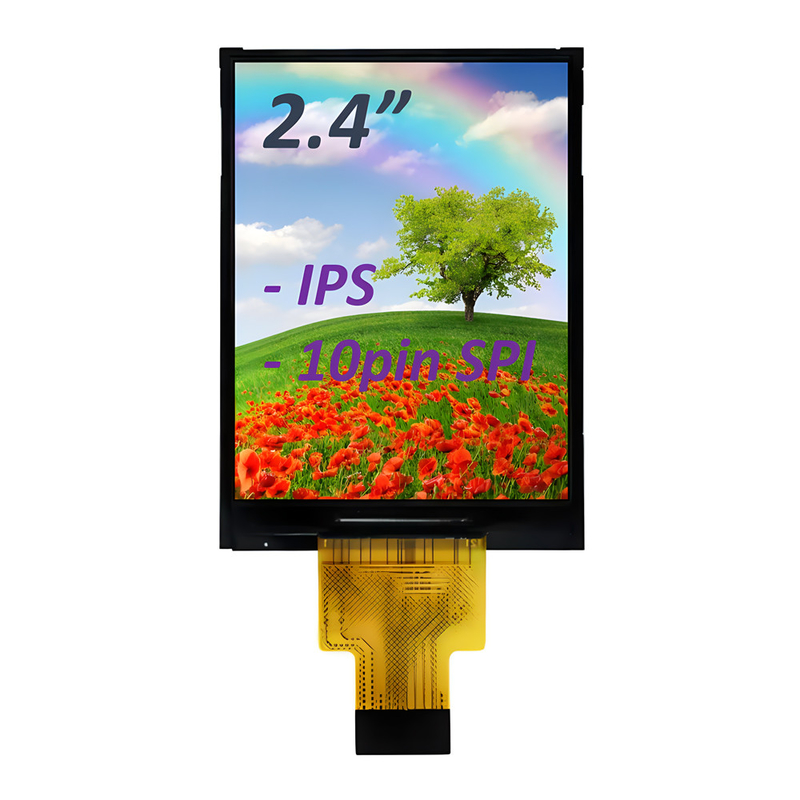

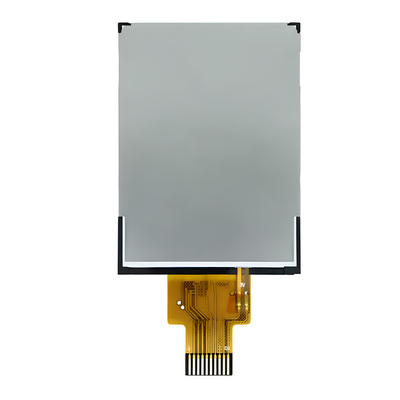

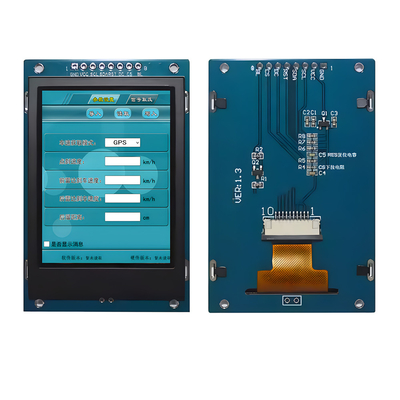

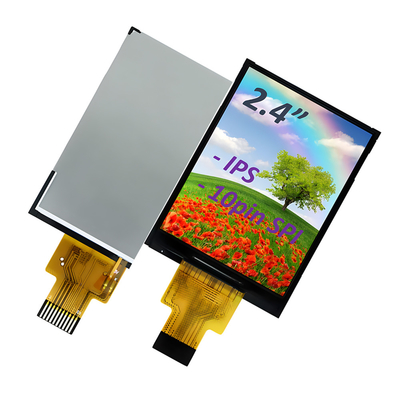

Foto del prodotto
Impianti e certificati
