Dettagli:
|
| Prodotto: | 6.2 pollici RGB TFT | Risoluzione: | pixel 1024x600 |
|---|---|---|---|
| Numero modello.: | SFTO620BH-7180AN | Luminanza di superficie: | 1000 cd/m2 (nits) |
| Dispositivo touch: | Senza | Direzione di visione: | IPS, angolo di visione completo |
| Numero di pin: | 50 pin | Connessione: | ZIF |
| Interfaccia: | Bit di RGB 24 | Durata di vita del LED: | 40,000 ore |
| Dimensione del profilo: | 143.37 ((W) × 87.13 ((H) × 2.56 ((T) (mm) | Cima:: | -30°C a +80°C |
| Area attiva: | 137.47 ((W) x 77.23 ((H) (mm) | Rispetto: | Compliance REACH e RoHS |
| Evidenziare: | Display TFT industriale da 1000 nits,Display TFT RGB industriale,6Display TFT industriale da 0 |
||
** Scarica della scheda dati **
6.2 pollici 1024*600 IPS TFT LCD Interfaccia RGB Introduzione al prodotto
L'interfaccia RGB è una tradizionale interfaccia parallela. trasmette i segnali dei canali rosso, verde e blu separatamente,e visualizza l'immagine sintetizzando i segnali di questi tre canaliL'interfaccia RGB ha le caratteristiche di trasmissione del segnale stabile e riproduzione accurata del colore.display pubblicitario, ecc. Il costo dell'interfaccia RGB è relativamente basso e ci sono molte linee di segnale, che possono fornire più segnali di controllo e facilitare la connessione con vari dispositivi di controllo.
Questo modello SFTO620BH-7180AN dispone di un display diagonale di interfaccia RGB da 6,2 pollici, matrice a punti 1024 * 600 e tecnologia IPS,consentire agli utenti di vivere un'esperienza visiva perfetta da diverse angolazioniLa sua tensione di funzionamento è di soli 3V-3.6V, con una tensione tipica di 3,3V e una luminosità superficiale di 1000nits.Gli utenti possono aggiungere RTP o CTP sullo schermo per migliorare l'effetto di interazione uomo-computer.
|
Caratteristiche
|
Dimensione | 6.2 pollici |
| Risoluzione | 1024 (orizzontale) * 600 (verticale) | |
| Interfaccia | 24 bit RGB | |
| Tipo di connessione | Collegamento | |
| Profondità del colore | 16.7M | |
| Tipo di tecnologia | a-Si | |
| Distanza tra i pixel (mm) | 0.13425x0.12872 | |
| Configurazione dei pixel | Striscia verticale RGB | |
| Modalità di visualizzazione | Normalmente nero | |
| Controllo di schermo LCD | - | |
| Direzione di visione | IPS, tutti gli angoli di visione | |
| Direzione di inversione della scala grigia | Tutti | |
|
Meccanica
|
LCM (W x H x D) (mm) | 143.37*87.13*2.56 |
| Area attiva ((mm) | 137.472 x 77.232 | |
| Con/senza TSP | Senza TSP | |
| Peso (g) | TBD | |
| Numeri di LED | 20LED |
6.2 pollici 1024*600 IPS TFT LCD Interfaccia RGB Disegno del prodotto
Descrizione del pin dell'interfaccia
| - No. | Il simbolo | Funzione |
| 1,2 | VLED+ | Potenza per retroilluminazione a LED (anodo) |
| 3,4 | VLED- | Potenza per retroilluminazione a LED (catodo) |
| 5 | GND | Terrazzo di potenza |
| 6 | NC | Non collegare |
| 7 | DVDD | Potere digitale |
| 8 | NC | Non collegare |
| 9: | DE | Segnale di attivazione dati. |
| 10 | VSD | Input di sincronizzazione verticale. |
| 11 | HSD | Input di sincronizzazione orizzontale. |
| 12-19 | B7-R0 | Dati blu |
| 20-27 | G7-G0 | Dati verdi |
| 28-35 | R7-R0 | Dati rossi |
| 36 | GND | Terreno |
| 37 | DCLK | Segnale di colorazione |
| 38 | GND | Display acceso/spento |
| 39 | SHLR | Controllo di visualizzazione sinistro o destro |
| 40 | UPDN | Controllo di visualizzazione su / giù |
| 41 | NC | Non collegare |
| 42 | NC | Non collegare |
| 43 | VPP | Potenza OTP ((+7,8V) |
| 44 | RSTB | Pin di reset globale. Attivo basso per entrare nello stato di reset. Reset OTP Suggerisce di connettersi con un circuito di reset RC per la stabilità. Normalmente tirare in alto. (R=10KΩ, C=1μF) |
| 45 | SCL | OTP Input di orologio seriale |
| 46 | NC | Non collegare |
| 47 | NC | Non collegare |
| 48 | GND | Terrazzo di potenza |
| 49 | SDA | OTP Input di dati seriali |
| 50 | CS | OTP Chip selezionare pin |
Classificazione massima assoluta
| Articolo | Il simbolo | Minore | Max. | Unità |
| Tensione di alimentazione | VDD | - Zero.3 | 5.0 | V. |
| Tensione del segnale di ingresso | Vino | - Zero.3 | VDD + 0.3 | V. |
| Tensione di uscita logica | Vout | - Zero.3 | VDD + 0.3 | V. |
| Temperatura di funzionamento | TOPR | - Trenta | 80 | °C |
| Temperatura di conservazione | TSTG | - Trenta | 80 | °C |
Riflettore di guida
| Articolo | Il simbolo | Minore | TYP | Max. | Unità |
| Corrente LED | Se | - | 100 | - | mA |
| Consumo di energia | - | - | mW | ||
| Voltaggio LED | VF | - | 24 | - | V. |
| Tempo di vita del LED | WBL | 25000 | - | Ora |
Caratteristiche ottiche
| Articolo 2 | Il simbolo | Condizione | Un minuto. | Tipo. | - Max, ti prego. | Unità | |
|
Angolazioni di visione |
θT |
Centro CR≥10 |
- | 80 | - |
Grado. |
|
| θB | - | 80 | - | ||||
| θL | - | 80 | - | ||||
| θR | - | 80 | - | ||||
| Rapporto di contrasto | CR | Θ = 0 | 800 | 1000 | - | - | |
| Tempo di risposta | Tonne | 25.C | - | 30 | 35 | ms | |
| Toff | - | - | - | ||||
|
Cromaticità |
Bianco | XW |
Luce di fondo accesa |
- | 0.309 | - | - |
| YW | - | 0.347 | - | - | |||
| Rosso | XR | - | - | - | - | ||
| YR | - | - | - | - | |||
| Verde | XG | - | - | - | - | ||
| YG | - | - | - | - | |||
| Blu | XB | - | - | - | - | ||
| YB | - | - | - | - | |||
| Uniformità | U | 80 | - | - | % | ||
| NTSC | 50 | % | |||||
| Luminanza |
L |
800 | 900 | 1100 | |||

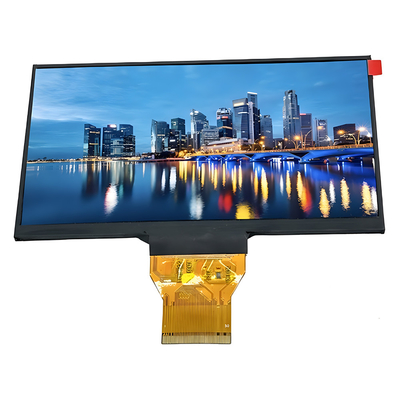

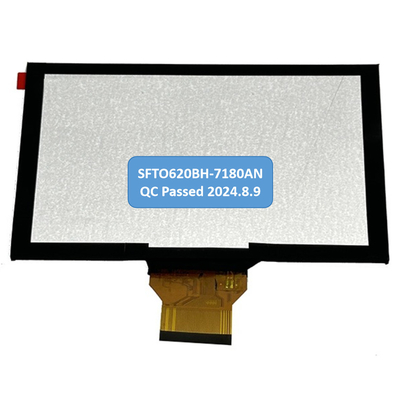

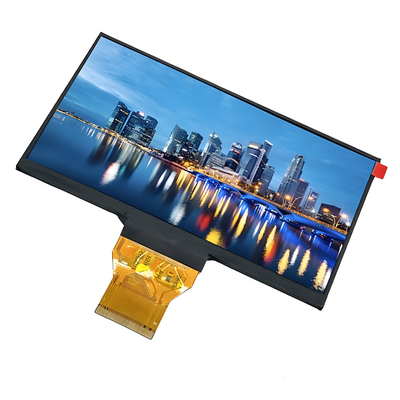

6.2 pollici 1024*600 IPS TFT LCD Interfaccia RGB Immagine del prodotto
Esami ambientali / affidabilità
| - No, no. | Articolo di prova | Condizione | Commenti |
|
1 |
Operazione ad alta temperatura |
Ts= +80°C, 240 ore |
Nota 1 IEC60068-2-2, GB2423. 2-89 |
| 2 | Operazione a bassa temperatura | Ta= -30°C, 240 ore | Nota 2 IEC60068-2-1 GB2423.1-89 |
| 3 | Immagazzinamento ad alta temperatura | Ta= +80°C, 240 ore | IEC60068-2-2 GB2423. 2-89 |
| 4 | Immagazzinamento a bassa temperatura | Ta= -30°C, 240 ore | IEC60068-2-1 GB/T2423.1-89 |
| 5 | Immagazzinamento ad alta temperatura e umidità | Ta= +60°C, 90% RH max, 160 ore |
IEC60068-2-3 GB/T2423.3-2006 |
|
6 |
Sconto termico (non funzionante) |
-30°C 30 min ~ +80°C 30 min Tempo di cambio: 5 min, 30 cicli |
Inizia con il freddo. temperatura, termine con temperatura elevata IEC60068-2-14, GB2423.22-87 |
|
7 |
Discarica elettrostatica (operazione) |
C=150pF, R=330 Ω, 5 punti/pannello L'aria: ±8KV, 5 volte; contatto: ±4KV, 5 (Ambiente: 15°C ~ 35°C, 30% ~ 60%, 86Kpa ~ 106Kpa) |
IEC 61000-4-2 GB/T17626.2-1998 |
|
8 |
Vibrazione (non operativo) |
Intervallo di frequenza: 10~55Hz, colpo: 1.mm Sfoglia: 10Hz~55Hz~10Hz 2 ore per ogni direzione di X.Y.Z. (condizione della confezione) |
IEC 60068-2-6 GB/T2423.5-1995 |
| 9 | Sconvolgimento (non funzionamento) |
60G 6ms, ± X, ± Y, ± Z 3 volte per ogni direzione |
IEC60068-2-27 GB/T2423.5-1995 |
| 10 | Prova di caduta del pacchetto |
Altezza: 80 cm, 1 angolo, 3 bordi, 6 superfici |
IEC60068-2-32 GB/T2423.8-1995 |
