Dettagli:
|
| Prodotto: | 1.3 pollici TFT+PCB | PCB: | PCB a 7 pin |
|---|---|---|---|
| Risoluzione: | punti 240x240 | Copertura di vetro: | Personalizzabile |
| Direzione di visione: | IPS angolo di visione libero | Interfaccia: | Interfaccia SPI |
| Numero di pin: | 7 perni | Connessione: | Pin di intestazione |
| Luminanza di superficie: | 250 cd/m2 ((nits) | Durata di vita del LED: | 40,000 ore |
| Certificato: | ISO 9001:2015 / ISO 14001:2015 | Rispetto: | Conformità Rohs & Reach |
| Evidenziare: | 1.3" schermo LCD TFT,Display LCD TFT da 240x240,Modulo di schermo LCD SPI |
||
1Modulo LCD TFT da 0,3 pollici, 240x240 IPS 65K a colori completi 3.3V con interfaccia SPI,
51 STM32 Ar duino Routine per fai da te
SPI to serial chip è un chip multifunzionale in grado di convertire i segnali dell'interfaccia SPI in segnali seriali, che possono essere utilizzati per collegare dispositivi esterni e raggiungere la comunicazione con loro.I chip SPI a porta seriale hanno i vantaggi della trasmissione ad alta velocità, basso consumo energetico e facilità d'uso, e può essere utilizzato in scenari di applicazione come hardware per computer, elettrodomestici e controllo industriale.
Questo modulo di display LCD TFT da 1,3 pollici è uno schermo a 7 pin con connettore seriale SPI. Questo display TFT fornisce un interruttore semiconduttore per ogni pixel, che è direttamente controllato da impulsi.Pertanto,, ogni nodo è relativamente indipendente e può essere controllato continuamente, il che non solo migliora la velocità di risposta del display, ma consente anche un controllo preciso.La dimensione del punto di visualizzazione è 240 * 240, e ha due modalità di visualizzazione: visualizzazione orizzontale e visualizzazione verticale. La direzione del display può essere regolata. La tensione di lavoro di questo modulo è di 3,3V;Il driver del circuito integrato è ST7789 con una superficie di visualizzazione di 23.4 * 23.4 mm; dimensioni del modulo TFT: 27.5 * 39 mm.
Caratteristiche
| Articolo |
Contenuto |
| Numero della parte | SFTM130JY-7181AN |
| Dimensione LCD | 1.3 pollici (diagonalmente) |
| Modalità di visualizzazione | Normalmente nero |
| Risoluzione | 240 ((H) RGB x 240 ((V) |
| Punto di puntatura | 00,0975 (H) x 0,0975 ((V) mm |
| Area attiva | 23.4 ((H) x 23,4 (V) mm |
| Dimensione del modulo | 27.5 ((H) x 39.0 ((V) x 11.3 ((D) mm |
| Disegno di colore | RGB Striscia verticale |
| Interfaccia | SPI |
| Dispositivo IC | ST7789 |
| Luminanza | 250 (TYP) cd/m2 |
| Direzione di visione | Vista completa, IPS |
| Lampade di sfondo | 2 LED bianchi |
| Temperature operative. | -20°C ~ + 70°C |
| Temperatura di stoccaggio. | -30°C~+ 80°C |
| Peso | TBD |
Disegno di contorno
Definizione del pin
| - No, no, no, no. | Nome | I/O | Descrizione |
| 1 | VCC | P | Fornitura di alimentazione per il chip, DC 3.3-5V |
| 2 | GND | P | Terreno |
| 3 | SCL | Io... | Pin di orologeria seriale (SPI) |
| 4 | SDA | I/O | Pin di dati seriali (SPI) |
| 5 | RES# | Io... | Ripristina l'input del segnale. |
| 6 | DC | Io... | Dati / Pin di comando, SPI Choice / Command Choice |
| 7 | BLK | Io... | Controllo della retroilluminazione, fluttuante per impostazione predefinita, basso livello spento |
Caratteristiche della retroilluminazione
| Articolo | Il simbolo | Min. | Tipologia | Max. | Unità |
| Voltaggio in avanti | Vf | 3.0 | 3.2 | 3.4 | V. |
| Corrente in avanti | Se |
- Non lo so. |
20 |
- Non lo so. |
mA |
| Tempo di vita operativo | - Non lo so. | - Non lo so. | 40000 |
- Non lo so. |
Ore |
Caratteristiche ottiche
| Articolo | Il simbolo | Condizioni di misura | Un minuto. | Tipo. | - Max, ti prego. | Unità | |
| Tempo di risposta | Tr+Tf | θ = 0o φ = 0o | 25 oC |
- |
30 | 35 |
ms |
|
Angolo di visione |
θ |
φ = 0o | 25 oC | - | 80 | - |
Deg |
| φ = 180o | 25 oC | - | 80 | - | |||
|
θ |
φ = 90o | 25 oC | - | 80 | - | ||
| φ = 270o | 25 oC | - | 80 | - | |||
| Rapporto di contrasto | CR | - | 25 oC | 800 | - | - | |
| Colore della coordinata CIE | Bianco | X | 25 oC | 0.300 | 0.302 | 0.304 | - |
| Y | 25 oC | 0.323 | 0.325 | 0.327 | |||
| Rosso | X | 25 oC | 0.622 | 0.624 | 0.626 | ||
| Y | 25 oC | 0.327 | 0.329 | 0.331 | |||
|
Verde |
X | 25 oC | 0.286 | 0.288 | 0.290 | ||
| Y | 25 oC | 0.520 | 0.522 | 0.524 | |||
|
Blu |
X | 25 oC | 0.134 | 0.136 | 0.138 | ||
| Y | 25 oC | 0.135 | 0.137 | 0.139 | |||
| Trasmittanza (con polarizzatore) | 4. 18 | 4.65 | % | ||||

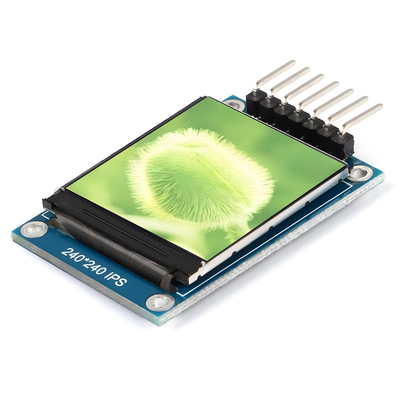

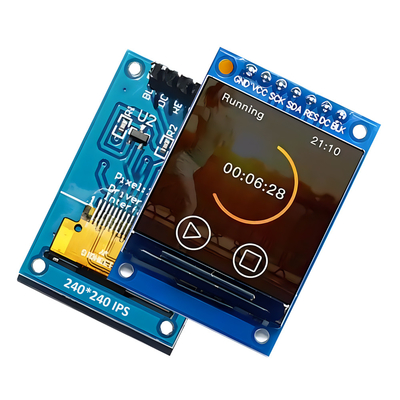

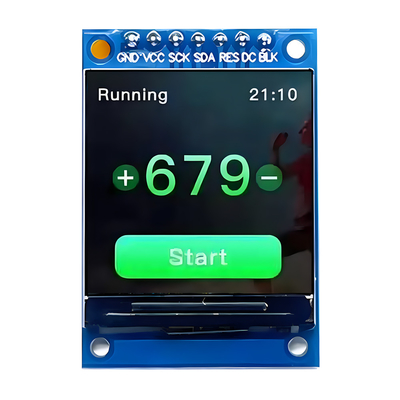

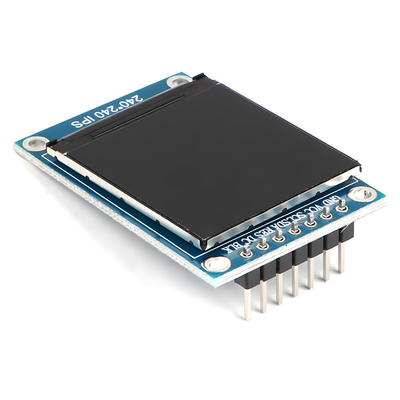

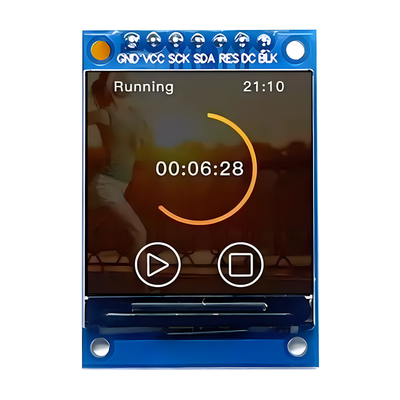

Immagine del prodotto
Controllo dell'affidabilità
| Articolo di prova |
Condizione di prova |
Ispezione dopo prova |
| Operazione ad alta temperatura | 85°C per 96 ore |
Una volta completata la prova, i campioni LCD sottoposti a prova devono essere collocati in un ambiente a temperatura e umidità interne normali per 2-4 ore o più prima dell'ispezione funzionale e visiva.I campioni non possono avere i seguenti difetti:: 2Ogni modulo testato può essere utilizzato solo per uno dei progetti di test. |
| Operazione a bassa temperatura | -30°C per 96 ore | |
| Immagazzinamento ad alta temperatura | 85°C per 96 ore | |
| Immagazzinamento a bassa temperatura | -30°C per 96 ore | |
| Operazione ad alta temperatura Operazione di umidità | 60°C, 90%RH per 72 ore | |
| Shock termico | -10°C ((30 min) ~+25°C ((5 min) ~ +60°C ((30 min) per 10 cicli | |
| Prova di vibrazione (senza funzionamento) |
Frequenza: 10~55Hz Amplitudine:1.0 mm Tempo di scansione: 11 minuti Periodo di prova: 6 cicli per ciascuna direzione di X, Y, Z |
|
| Prova di elettricità statica | Tocco ±4KV,tocco aria ±8KV |
