Dettagli:
|
| Prodotto: | 1.54 pollici SPI EPD | Risoluzione: | Risoluzione dei punti 152x152 |
|---|---|---|---|
| Numero di pin: | 8 perni | Interfaccia: | SPI |
| Elemento del driver: | Matrice attiva di TFT di un-si | Modalità di visualizzazione: | AM EPD |
| Display colore: | Black+white | Ottica: | Tutti gli angoli di visione |
| PCB Outline Dim.: | 32 ((H) x 50 ((V) x 2,2 ((D) mm | Area attiva: | 27.512 ((H) x 27.512 ((V) mm |
| Pitch dei pixel: | 181 x 181 (188dpi) um | Rispetto: | Compliance REACH e RoHS |
| Evidenziare: | Display di inchiostro E-Dots 152x152,1Display di carta elettronica da 54",1Display a inchiostro elettronico da 0 |
||

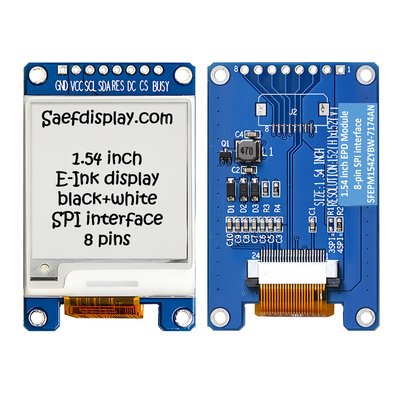

Interfaccia SPI EPD 1.54 pollici Introduzione al prodotto
SFEPM154ZYBW-7174AN è un display elettroforetico a matrice attiva (AM EPD) con interfaccia SPI.Il modulo di visualizzazione e-ink da 54 pollici ha una superficie effettiva di 152 × 152 pixel e può visualizzare immagini con capacità in bianco e nero da 1 bitQuesto modulo è un display elettroforetico a TFT, e il circuito integrato include driver di gate, driver di sorgente, interfaccia MCU, controllore di tempo, oscillatore, ecc. DC-DC, SRAM, LUT, VCOM.Questo modulo può essere utilizzato per dispositivi elettronici portatili, come i sistemi di etichettatura elettronica degli scaffali (ESL).
Caratteristiche
Specifiche meccaniche
| Parametro | Specificità | Unità | Commento |
| Dimensione dello schermo | 1.54 | Inch | |
| Risoluzione della schermata | 152 ((H) × 152 ((V) | Pixel | Dpi:140 |
| Area attiva | 27.512 x 27.512 | mm | |
| Pitch dei pixel | 0. 181 per 0. 181 | mm | |
| Configurazione dei pixel | Quadrato | ||
| Dimensione del profilo | 32.0(H) ×50.00(V) ×2.5 (D) | mm |
Interfaccia SPI EPD 1,54 pollici Disegno del prodotto
Assegnazione del pin di ingresso/uscita
| - No, no.. | Nome | I/O | Descrizione |
| 1 | GND | P | Terreno |
| 2 | VCC | P | Fornitura di alimentazione per il chip |
| 3 | SCL | Io... | Pin di orologeria seriale (SPI) |
| 4 | SDA | I/O | Pin di dati seriali (SPI) |
| 5 | RES# | Io... | Ripristina l'input del segnale. |
| 6 | DC | Io... | Dati/Pin di comando |
| 7 | CS | Io... | Chip selezionare pin di ingresso |
| 8 | OCCUPATO | O | Pin di uscita dello stato occupato |
Specifiche ottiche
Le misurazioni sono effettuate con l'illuminazione sotto un angolo di 45 gradi, il rilevamento è perpendicolare, salvo diversa indicazione.
| Il simbolo | Parametro | Condizioni | Min. | Tipo. | Max. | Unità | Altre note |
| R | Riflettività bianca | Bianco | 30 | 35 | - | % | 8-1. |
| CR | Rapporto di contrasto | Al di fuori | 8:1 | - | 8-2. | ||
| GN | 2 Livello grigio | - | DS+(WS-DS) *n(m-1) | 8-3. | |||
| T aggiornamento | Tempo di aggiornamento dell'immagine | a 25 °C | 22 | - | seg. | ||
| La vita | Topr | Un milione di volte o 5 anni. |
Nota:
- Spettrofotometro Eye-One Pro.
8-2. CR=Riflettività superficiale con tutti i pixel bianchi/Riflettività superficiale con tutti i pixel neri.
WS: stato bianco, DS: stato scuro
Caratteristiche del pannello DC
| Parametro | Il simbolo | Condizioni | Pin applicabile | Un minuto. | Tipo. | Max. | Unità |
| Terreno unico | VSS | - | - | 0 | - | V. | |
| Tensione di alimentazione logica | VCC | - | VCC | 2.2 | 3.0 | 3.7 | V. |
| Tempo di aggiornamento dell'immagine | - | 25 oC | - | - | 3 | - | seg. |
|
Corrente in modalità riposo |
Islp_VCI |
DC/DC disattivato Nessun orologio Nessun carico di ingresso Ritenere i dati RAM |
- |
- |
25 |
- |
UA |
|
Corrente in modalità sonno profondo |
Idslp_VCI |
DC/DC disattivato Nessun orologio Nessun carico di ingresso Dati RAM non conservati |
- |
- |
3 |
5 |
UA |

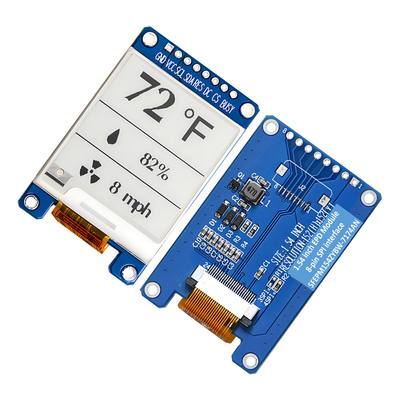

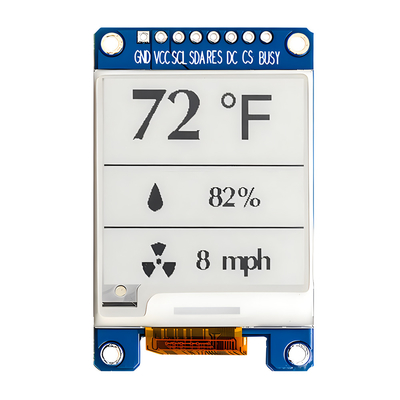

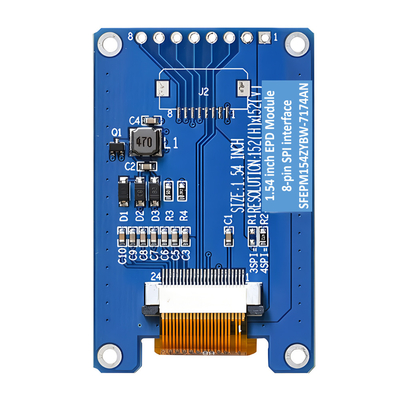

Interfaccia SPI EPD 1.54 pollici Immagine del prodotto
Impianti di fabbrica e certificati
Parola chiave di ricerca:EPD 1,54 pollici, 1,54 pollici Display ad inchiostro elettronico, Display ESL 1,5 pollici, Epaper 1,5 pollici, Epaper 1,5 pollici
