Dettagli:
|
Prodotto: | 1.3 pollici IPS TFT LCD | Dispositivo touch: | Senza |
---|---|---|---|
Risoluzione: | punti 240x240 | Copertura di vetro: | Personalizzabile |
Direzione di visione: | Angolazione libera (80/80/80/80) | Interfaccia: | Interfaccia SPI |
Numero di pin: | 12 perni | Connessione: | Collegamento |
Luminanza di superficie: | 250 cd/m2 ((nits) | Durata di vita del LED: | 40,000 ore |
Certificato: | ISO 9001:2015 / ISO 14001:2015 | Rispetto: | Conformità Rohs & Reach |
Evidenziare: | 1Display LCD quadrato da 0,3 pollici,Display LCD quadrato 240x240 |
1.3 pollici IPS TFT LCD 12 pin Introduzione al prodotto
SFTO130JY-7167AN è un display LCD TFT quadrato a colori con una diagonale di 1,3 pollici e una risoluzione di 240x240.rendendolo molto conveniente per gli utenti di programmare e utilizzareLa dimensione del modulo del modello SFTO130JY-7167AN è di 26,16x29,22 mm e la dimensione dell'area attiva è di 23,4x23,4 mm.
La tecnologia IPS utilizzata nel prodotto garantisce che gli utenti possano sperimentare la vista panoramica dello schermo e un'eccellente esperienza utente da qualsiasi direzione.Il controller ST7789P3 è integrato nel modulo, con un range di tensione di alimentazione logica da 3,0V a 3,6V. Può funzionare in un range di temperatura da -20 °C a +70 °C e la sua gamma di temperatura di stoccaggio è da -30 °C a +80 °C.Il FPC di SFTO130JY-7167AN può essere personalizzato in base alle esigenze dell'utente e può essere dotato di schermo touch resistivo (RTP) di nuova progettazione o schermo touch capacitivo.
Caratteristica
Articolo | Contenuto |
Dimensione LCD | 1.3 pollici (diagonalmente) |
Modalità di visualizzazione | Normalmente nero |
Risoluzione | 240 ((H) RGB x 240 ((V) |
Punto di puntatura | 00,0975 (H) x 0,0975 ((V) mm |
Area attiva | 23.4 ((H) x 23,4 (V) mm |
Dimensione del modulo | 26.16 ((H) x 29.22 ((V) x 1.5Max ((D) mm |
Disegno di colore | RGB Striscia verticale |
Interfaccia | SPI |
Dispositivo IC | ST7789P3 |
Luminanza | 250 (TYP) cd/m2 |
Direzione di visione | Tutte le immagini |
Lampade di sfondo | 2 LED bianchi |
Temperature operative. | -20°C ~ + 70°C |
Temperatura di stoccaggio. | -30°C~+ 80°C |
Peso | TBD |
1.3 pollici IPS TFT LCD 12 pin Disegno del prodotto
Definizione del pin
- No, no, no, no. | Il simbolo | Descrizione |
1 | GND | Terreno |
2 | LEDK | Catodo di retroilluminazione |
3 | LEDA | Anodo di retroilluminazione |
4 | VCC | Fornitore di alimentazione per analoghi (2.8V-3.3V) |
5 | GND | Terreno |
6 | GND | Terreno |
7 |
D/C |
Selezionare il pin D/C = ∆ 1 ∆: visualizzazione dei dati. D/C = ¥0 ¥: dati di comando. |
8 | CS |
Chip selezionare pin ((Low) attivare) |
9 | SCL | Pin dell'orologio seriale. |
10 | SDA | Input di dati seriali |
11 | RISET | Pin di ripristino LCM |
12 | GND | Terreno |
Caratteristiche elettriche
Parametro | Il simbolo | Min. | Tipologia | Max. | Unità |
Tensione di alimentazione logica | IOVCC | 1.65 | 1.8/2.8 | 3.3 | V. |
Tensione di alimentazione analogica | VCC | 2.6 | 2.8 | 3.3 |
- Non lo so. |
Corrente di input | Identificazione |
- Non lo so. |
20 |
- Non lo so. |
mA |
Luminanza |
- Non lo so. |
250 |
- Non lo so. |
Cd/m2 |
Caratteristiche della retroilluminazione
Articolo | Il simbolo | Min. | Tipologia | Max. | Unità |
Voltaggio in avanti | Vf | 3.0 | 3.2 | 3.4 | V. |
Corrente in avanti | Se |
- Non lo so. |
20 |
- Non lo so. |
mA |
Tempo di vita operativo |
- Non lo so. |
- Non lo so. |
40000 |
- Non lo so. |
Ore |
Caratteristiche ottiche
Articolo | Il simbolo | Condizioni di misura | Un minuto. | Tipo. | - Max, ti prego. | Unità | |
Tempo di risposta | Tr+Tf | θ = 0o φ = 0o | 25 oC |
- |
30 | 35 |
ms |
Angolo di visione |
θ |
φ = 0o | 25 oC | - | 80 | - |
Deg |
φ = 180o | 25 oC | - | 80 | - | |||
θ |
φ = 90o | 25 oC | - | 80 | - | ||
φ = 270o | 25 oC | - | 80 | - | |||
Rapporto di contrasto | CR | - | 25 oC | 800 | - | - | |
Colore della coordinata CIE |
Bianco | X | 25 oC | 0.300 | 0.302 | 0.304 |
- |
Y | 25 oC | 0.323 | 0.325 | 0.327 | |||
Rosso | X | 25 oC | 0.622 | 0.624 | 0.626 | ||
Y | 25 oC | 0.327 | 0.329 | 0.331 | |||
Verde |
X | 25 oC | 0.286 | 0.288 | 0.290 | ||
Y | 25 oC | 0.520 | 0.522 | 0.524 | |||
Blu |
X | 25 oC | 0.134 | 0.136 | 0.138 | ||
Y | 25 oC | 0.135 | 0.137 | 0.139 | |||
Trasmittanza (con polarizzatore) | 4. 18 | 4.65 | % |

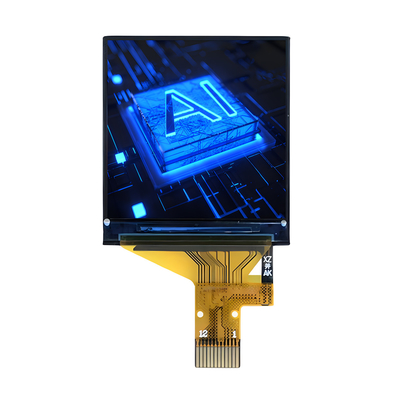

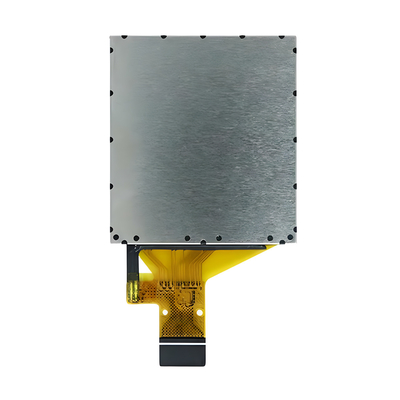

1.3 pollici IPS TFT LCD 12 pin Immagine del prodotto
