Dettagli:
|
| Prodotto: | IPS a 2,4 pollici di esposizione di TFT | schermo tattile: | Dispositivo touchscreen resistivo |
|---|---|---|---|
| Risoluzione: | 240*320 | Direzione di visione: | Tutti gli angoli di visione |
| Interfaccia: | MCU (personalizzabile) | Numero di pin: | 25 pin (personalizzabili) |
| Connessione: | Plug-in (personalizzabile) | Luminanza di superficie: | 800 cd/m2 (personalizzabile) |
| IC del driver: | ST7789V | Durata di vita del LED: | 40,000 ore |
| Temperatura operativa.: | da -20°C a +70°C | Rispetto: | Compliance REACH e RoHS |
| Evidenziare: | Display TFT IPS da 240x320,2Display TFT IPS da 0,4 pollici |
||
SF-TC240H-8269B-T SPECIFICAZIONE (2019-12-12) _20...
Descrizione
SAEF TECHNOLOGY SF-TC240H-8269B-T è un display LCD TFT di tipo IPS con una diagonale di 2,4 pollici.il prodotto ha un angolo di visione di 80 gradi da qualsiasi direzione. Le dimensioni esterne di questo prodotto sono di 60,26 * 42,72 * 3 mm, utilizzando l'interfaccia ST7789V driver IC e MCU.che possono soddisfare i requisiti della stragrande maggioranza delle applicazioni del prodotto. Questo prodotto è dotato di un touch screen resistivo (RTP), che è più conveniente da usare e fornisce un'esperienza utente molto buona.
Applicazione
Questo modulo LCD TFT da 2,4 ̊ è ampiamente utilizzato in telecomandi, dispositivi medici portatili, piccoli strumenti di misurazione, analizzatori, orologi intelligenti, dispositivi indossabili, ecc.
Disegno
Descrizione del PIN
| - No, no, no. | Nome PIN | I/O | Descrizione |
| 1 | LED_K | O | Catodo a LED |
| 2 | LED_A | O | Anodo a LED |
| 3 | GND | Io... | Terreno |
| 4 | VCC | Io... | Fornitura di alimentazione 2.8V Voltaggio |
| 5 | IOVCC | Io... | Fornitura di alimentazione 2.8V/1.8V Voltaggio |
| 6 | FMARK | O | Pin di uscita per effetto lacrime |
| 7 | /CS | Io... | Pin di ingresso per il segnale di selezione del chip |
| 8 | RISET | Io... | Segnale di ingresso LCM Reset |
| 9 | RS | Io... | Segnale di registrazione selezionato |
| 10 | /WR | Io... | Scrivere il pin di ingresso del segnale di strobe |
| 11 | /RD | Io... | Leggere il pin di ingresso del segnale stroboscopico |
| 12 | GND | Io... | Terreno |
| 13-20 | DB7-DB0 | I/O | Visualizzazione dei dati di ingresso/uscita |
| 21 | GND | Io... | Terreno |
| 22 | XR | O | Pin del pannello touch |
| 23 | YD | O | Pin del pannello touch |
| 24 | XL | O | Pin del pannello touch |
| 25 | U U | O | Pin del pannello touch |
Limite assoluto massimo
| Articolo | Il simbolo | Valore | Unità |
| Tensione di alimentazione per la logica | VDD | 1.6~3.3 | V. |
| Voltaggio di ingresso | Vino | VDD + 0.3 | V. |
| Temperatura di funzionamento | Topr | - Da 20 a 70 | °C |
| Temperatura di conservazione | Tstg | - Da 30 a 80 | °C |
Lampade di sfondo a LEDSpecificità
| Articolo | Il simbolo | Minore | TYP | Max. | Unità | Esame |
| Tensione di alimentazione | Vf | 3.0 | 3.2 | 3.4 | V. | Se=80mA |
| Corrente di alimentazione | Se | - | 80 | - | mA | - |
| Voltaggio inverso | V.R. | - | - | 5 | V. | - |
| Dissipazione di potenza | Pd | - | - | mW | - | |
| Intensità luminosa per LCM | | - | 800 | - | Cd/m2 | Se=80mA |
| Uniformità per la CML | - | 80 | - | - | Percentuale | Se=80 mA |
| Colore della retroilluminazione | Bianco | |||||
Specifiche del pannello touch screen
| Articolo | Il simbolo | Un minuto. | Tipo. | - Max, ti prego. | unità | Commento |
| Trasparenza | - | - | 82 | - | % | JIS K-7105 |
| Nebbia | - | - | 1 | - | % | JIS K-7105 |
| Durezza della superficie | - | - | 3 | - | H | 150 gf 45° |
| FPC resistenza allo scorticamento | - | 5 | - | N | In alto 90° | |
| FPC di piegatura | - | - | 3 | - | ciclo | R=1.0, 90° |
| Forza di ingresso | - | - | 50 | Gf | - | |
| Tensione nominale | Tocco in V | 7 | V. | DC | ||
| Resistenza dell'asse X | Rx | 300 | 900 | FPC PIN | ||
| Resistenza dell'asse X | RY | 200 | 500 | |||
| Linearità | - | - | ± 15 | ±2.0 | % | - |
| Parlando. | - | - | - | 20 | ms | - |
| Resistenza all'isolamento | Ri | 10 | - | - | MΩ | - |
| Nota di vita | - | 100,000 | - | - | Tempo | - |
| Input Life | - | 1,000,000 | - | - | Tempo | - |
Caratteristiche ottiche
| - No, no, no, no. | Articolo 1 | Il simbolo | Condizioni | Specificità | Unità | |||
| Min. | Tipologia | Max. | ||||||
| 1 | Tempo di risposta | Tr+Tf | 25°C | - | 15 | - | Signora | |
| 2 | Trasmittanza (con PL) | T(%) | - | - | 7.1 | - | - | |
| 3 | Tasso di contrasto | Cr | θ=0, | - | 250 | - | - | |
| 4 | Visualizzazione | Oh, no. | θR | CR>10 | - | 80 | - | Deg |
| θL | - | 80 | - | |||||
| Ver. | Θ+ | - | 80 | - | ||||
| - Sì, certo. | - | 80 | - | |||||

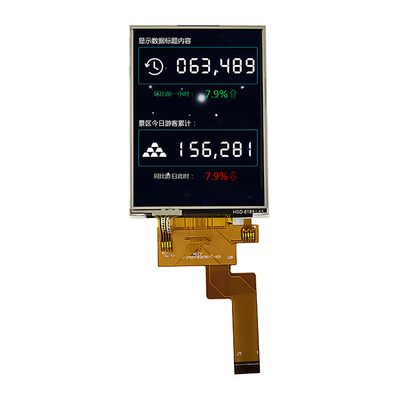

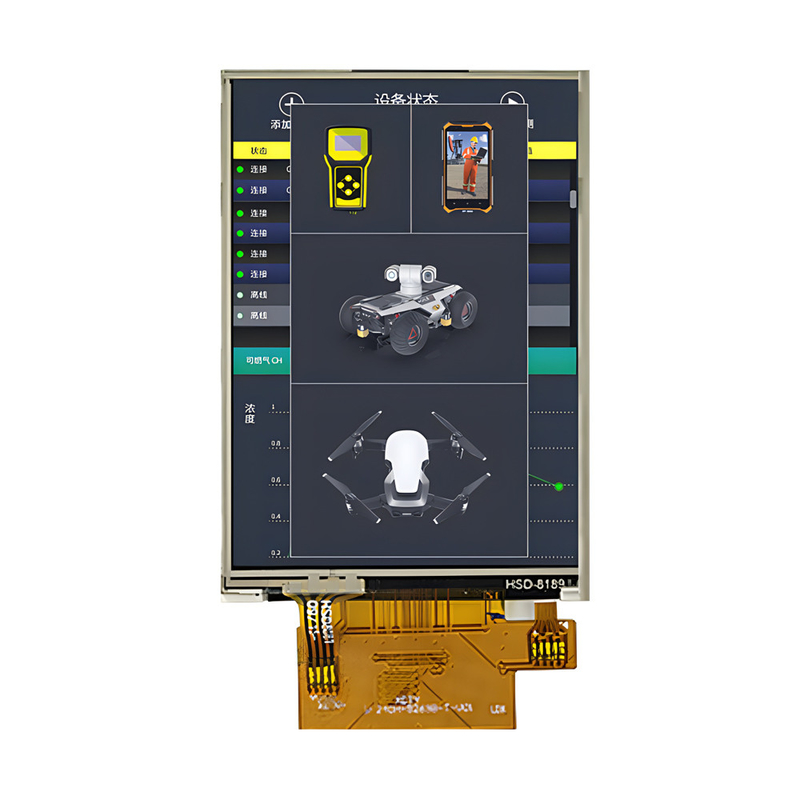

Foto del prodotto
Impianti di fabbrica e certificati
