Dettagli:
|
| Prodotto: | 2Display LCD TFT da 0,6 pollici | Risoluzione: | 480X320 |
|---|---|---|---|
| Direzione di visione: | IPS, tutti gli angoli di visione | Dispositivo touch: | pannello touch resistivo (RTP) |
| IC del driver: | R61531 | Numero di pin: | 40 pin |
| Connessione: | Tipo del connettore di FPC | Luminanza di superficie: | 250 cd/m2 (nits) |
| Temperatura di funzionamento: | -20°C a +70°C | Interfaccia: | MCU |
| Durata di vita del LED: | 40,000 ore | Rispetto: | Compliance REACH e RoHS |
| Evidenziare: | 480x320 Resistivo touchscreen TFT LCD,2.6 pollici LCD TFT con touchscreen resistivo,Interfaccia MCU Resistivo touchscreen TFT LCD |
||
A proposito di questo articolo Resistivo touchscreen TFT LCD 2.6" SF-TC260A-9954A-T
Descrizione
Il display TFT LCD con touch screen resistivo da 2,6 pollici SF-TC260A-9954A-T è un prodotto di visualizzazione ampiamente utilizzato in vari dispositivi elettronici.6 pollici SF-TC260A-9954A-T: La dimensione diagonale del display è di 2,6 pollici, utilizzando la tecnologia resistiva touch screen, interfaccia MCU, risoluzione di 480x320 pixel e tecnologia a colori 262K,consentire all'intero display di fornire immagini chiare e vivide• adozione della tecnologia IPS per fornire agli utenti un angolo di visione ampio, garantendo la qualità dell'immagine da diverse angolazioni.La gamma di temperatura di lavoro di questo prodotto è da -20 ° C a 70 ° C, adatto a vari ambienti di utilizzo.
Disegno di contorno
Descrizione del PIN
| - No, no, no. | Nome PIN | I/O | Descrizione |
| 1 | U U | I/O | Segnale di ingresso del pannello tattile |
| 2 | XL | I/O | Segnale di ingresso del pannello tattile |
| 3 | YD | I/O | Segnale di ingresso del pannello tattile |
| 4 | XR | I/O | Segnale di ingresso del pannello tattile |
| 5 | GND | P | Terreno |
| 6 | IOVCC | P | Fornitura di alimentazione 2.8V/1.8V Voltaggio |
| 7 | VCI | P | Fornitura di alimentazione |
| 8 | IM0 | Io... | 8BIT/16BIT SELECTION |
| 9 | GND | P | Terreno |
| 10 | RISET | Io... | Segnale di ingresso LCM Reset |
| 11 | CS | Io... | Pin di ingresso per il segnale di selezione del chip |
| 12 | RS | Io... | Segnale di selezione comando/dati. |
| 13 | GND | P | Terreno |
| 14 | WR | Io... | Scrivi il segnale strobe. |
| 15 | R & S | Io... | Leggi il segnale stroboscopico. |
| 16~31 | DB0-DB15 | I/O | Segnale di dati |
| 32 | GND | P | Terreno |
| 33 | LED_A | P | Anodo a LED |
| 34 | LED_K1 | P | Catodo a LED |
| 35 | LED_K2 | P | Catodo a LED |
| 36 | LED_K3 | P | Catodo a LED |
| 37 | LED_K4 | P | Catodo a LED |
| 38 | LED_K5 | P | Catodo a LED |
| 39 | LED_K6 | P | Catodo a LED |
| 40 | GND | P | Terreno |
Limite assoluto massimo
| Articolo | Il simbolo | Valore | Unità |
| Tensione di alimentazione per la logica | VDD | 1.6~3.3 | V. |
| Voltaggio di ingresso | Vino | VDD + 0.3 | V. |
| Temperatura di funzionamento | Topr | - Da 20 a 70 | °C |
| Temperatura di conservazione | Tstg | - Da 30 a 80 | °C |
Caratteristiche della corrente continua (VDD=2,8V,Ta=25°C)
| Articolo | Il simbolo | Min. | Tipo | Max. | Unità | Condizione di prova |
| tensione di funzionamento | VDD | 2.6 | 2.8 | 3.3 | V. | - |
| Corrente di alimentazione | IDD | - | - | 5 | mA | VDD = 2,8V, Ta = 25°C |
| Voltaggio di ingresso | HIV | 0.8VDD | - | VDD | V. | - |
| VIL | 0 | - | 0.2VDD | V. | ||
| Corrente di fuga di ingresso | IIL | - Uno.0 | - | 1.0 | mA | VIN=VDD o VSS |
Caratteristiche elettro-ottiche della retroilluminazione
| Articolo | Il simbolo | Minore | TYP | Max. | Unità |
Esame Condizione |
Nota |
| Tensione di alimentazione | Vf | 3 | 3.2 | 3.4 | V. | Se= 90 mA | - |
| Corrente di alimentazione | Se | - | 90 | - | mA | - | - |
| Voltaggio inverso | V.R. | - | - | 5 | V. | - | |
| Dissipazione di potenza | Pd | - | 192 | - | mW | - | |
| Intensità luminosa per LCM |
- |
250 | 300 | - | Cd/m2 | Se= 90 mA | - |
| Uniformità per la CML | - | 80 | - | - | Percentuale | Se= 90 mA | - |
| Colore della retroilluminazione | Bianco | ||||||
Specifiche del pannello touch screen
| Articolo | Il simbolo | Un minuto. | Tipo. | - Max, ti prego. | unità | Commento |
| Trasparenza | - | - | 82 | - | % | |
| Nebbia | - | - | 1 | - | % | |
| Durezza della superficie | - | - | 3 | - | H | |
| FPC resistenza allo scorticamento | - | 5 | - | N | ||
| FPC di piegatura | - | - | 3 | - | ciclo | |
| Forza di ingresso | - | - | 50 | Gf | ||
| Tensione nominale | Tocco in V | 7 | V. | |||
| Resistenza dell'asse X | Rx | 200 | 500 | |||
| Resistenza dell'asse X | RY | 400 | 1000 | |||
| Linearità | - | - | ± 15 | ±2.0 | % | - |
| Parlando. | - | - | - | 20 | ms | - |
| Resistenza all'isolamento | Ri | 10 | - | - | MΩ | - |
| Nota di vita | - | 50,000 | - | - | Tempo | - |
| Input Life | - | 1,00,000 | - | - | Tempo | - |
Caratteristiche ottiche
| - No, no, no, no. | Articolo 1 | Il simbolo | Condizioni | Specificità | Unità | Nota | |||
| Min. | Tipologia | Max. | |||||||
| 1 | Tempo di risposta | Tr+Tf | 25°C | - | 15 | - | Signora | (1) (2) | |
| 2 | Trasmittanza (con PL) | T(%) | - | - | 7.1 | - | - | - | |
| 3 | Tasso di contrasto | Cr |
θ=0, Angolo di visione normale |
- | 600 | - | - | (1)(3) | |
| 4 |
Visualizzazione Angolo
|
Oh, no. | θR | CR>10 | 80 | - | Deg | - | |
| θL | 80 | - | |||||||
| Ver. | Θ+ | 80 | - | ||||||
| - Sì, certo. | 80 | - | |||||||

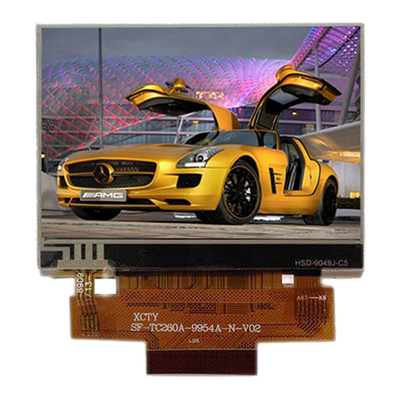

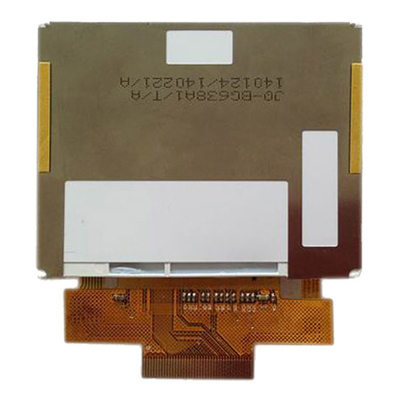

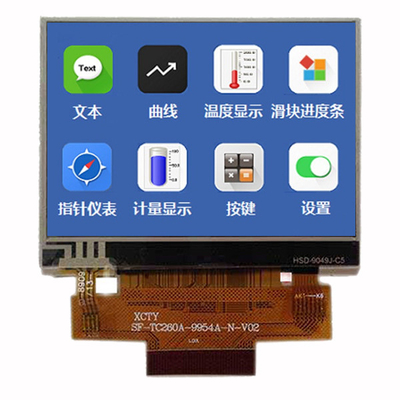

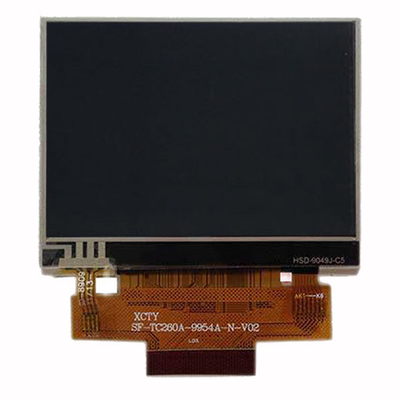

Immagine del prodotto
