Prodotto: | Esposizione a 2,8 pollici di TFT | Risoluzione: | 240*320 |
---|---|---|---|
Direzione di visione: | 12:00 | Interfaccia: | SPI |
IC del driver: | ILI9341V | Schermata tattile: | senza touch panel |
Dimensione di vetro di copertura: | Personalizzabile | Numero di pin: | 13 perni |
Connessione: | FPC | Luminanza di superficie: | 500 cd/m2 |
Durata di vita del LED: | 40,000 ore | Rispetto: | Compliance REACH e RoHS |
Evidenziare: | Esposizione a 2,8 pollici dell'affissione a cristalli liquidi del tft,Display LCD TFT con interfaccia seriale SPI |
2.8 pollici TFT LCD Display 240x320 Dots TN SPI Interface Introduzione al prodotto
Rapida rassegna del prodotto
Descrizione
SF-TC280P-8722B-N è un modulo SPI TFT-LCD in modalità ritratto da 2,8 pollici con una risoluzione di 240x320 pixel.la sua tensione di funzionamento ((Vdd) varia da 2.6V a 3.3V, valore tipico 2.8V. Questa direzione di visione del modulo è di 12 ore e il rapporto di contrasto 400:1.
SF-TC280P-8722B-N è un TFT-LCD in modalità ritratto con luminosità di 500 nits (valore tipico).le sue temperature di conservazione vanno da -30°C a +80°CÈ ideale per sistemi di porta di sicurezza, mini lettori audio, baby monitor e altri dispositivi portatili.

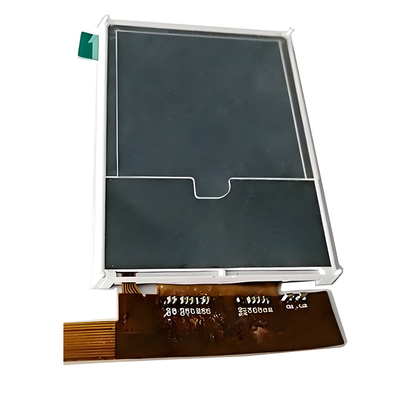

2.8 pollici TFT LCD Display 240x320 Dots TN SPI Interfaccia Disegno del prodotto
Descrizione del PIN
- No, no, no. | Nome PIN | I/O | Descrizione |
1 | LEDK | Io... | Catodo a LED |
2 | LEDA | Io... | Anodo a LED |
3 | GND | Io... | Terrazzo di potenza |
4 | CS | Io... | Pin di ingresso per il segnale di selezione del chip |
5 | RS | Io... | In SPI a 4 linee, questo pin viene utilizzato come D/CX (data/command selection). |
6 | SCL | Io... | In Serial Interface, questo viene utilizzato come SCL. |
7 | RISET | Io... | Questo pin viene utilizzato per selezionare DATA o Command nella interfaccia parallela |
8 | SDO | I/O | Segnale di uscita |
9 | SDA | Io... | Segnale di ingresso |
10 | GND | Io... | Terrazzo di potenza |
11 | VDD | Io... | Fornitura di alimentazione1.8V/2.8V Voltaggio |
12 | VDD | Io... | Fornitura di alimentazione |
13 | GND | Io... | Terrazzo di potenza |
Classificazione massima assoluta
Articolo | Il simbolo | Valore | Unità |
Tensione di alimentazione per la logica | VDD | 1.6~3.3 | V. |
Voltaggio di ingresso | Vino | VDD + 0.3 | V. |
Temperatura di funzionamento | Topr | - Da 20 a 70 | °C |
Temperatura di conservazione | Tstg | - Da 30 a 80 | °C |
Caratteristiche della corrente continua (VDD=2,8V,Ta=25°C)
Articolo | Il simbolo | Min. | Tipo | Max. | Unità | Condizione di prova |
tensione di funzionamento | VDD | 2.6 | 2.8 | 3.3 | V. | - |
Corrente di alimentazione | IDD | - | 12 | 15 | mA | VDD = 2,8V, Ta = 25°C |
Voltaggio di ingresso | HIV | 0.8VDD | - | VDD | V. | - |
VIL | 0 | - | 0.2VDD | V. | ||
Corrente di fuga di ingresso | IIL | - Uno.0 | - | 1.0 | mA | VIN=VDD o VSS |
Caratteristiche elettro-ottiche della retroilluminazione
Articolo | Il simbolo | Minore | TYP | Max. | Unità |
Esame Condizione |
Nota |
Tensione di alimentazione | Vf | 3.0 | 3.2 | 3.4 | V. | Se=80MA | - |
Corrente di alimentazione | Se | - | 80 | 80 | mA | - | - |
Voltaggio inverso | V.R. | - | - | 5 | V. | - | |
Dissipazione di potenza | Pd | - | 256 | - | mW | - | |
Intensità luminosa per LCM |
- |
- | 500 | - | Cd/m2 | Se=80MA | Senza CTP |
Uniformità per la CML | - | 80 | - | - | Percentuale | Se=80MA | - |
Colore della retroilluminazione | Bianco |
Caratteristiche ottiche
- No, no, no, no. | Articolo 1 | Il simbolo | Condizioni | Specificità | Unità | Nota | |||
Min. | Tipologia | Max. | |||||||
1 | Tempo di risposta | Tr+Tf | 25°C | - | 25 | - | Signora | (1) (2) | |
2 | Tasso di contrasto | Cr |
θ=0, Angolo di visione normale |
300 | 400 | - | - | (1)(3) | |
3 |
Visualizzazione Angolo
|
Oh, no. | θR | CR>10 | 60 | - | Deg | - | |
θL | 60 | - | |||||||
Ver. | Θ+ | - | 60 | - | |||||
- Sì, certo. | - | 45 | - |

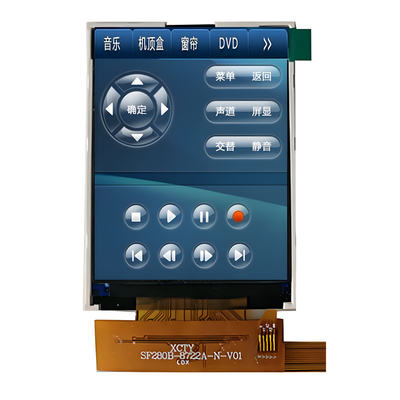

2.8 pollici TFT LCD Display 240x320 Dots TN SPI Interface Immagine del prodotto
