Dettagli:
|
| Prodotto: | Esposizione a 4,3 pollici di TFT LCD | Risoluzione: | pixel 480x800 |
|---|---|---|---|
| Interfaccia: | RGB | Direzione di visione: | Tutti gli angoli di visione (IPS) |
| touch screen: | Con il touch screen resistente | Luminanza di superficie: | 300 cd/m2 (personalizzabile) |
| IC del driver: | HX8369-A01 | Determinare tensione: | 2,8 V |
| Temperature operative.: | -20°C a +70°C | Temperatura di stoccaggio.: | -30°C a +80°C |
| Connessione: | ZIF FPC (personalizzabile) | Rispetto: | Compliance REACH e RoHS |
| Evidenziare: | Display LCD TFT 480x800 IPS,Display LCD tipo ritratto IPS TFT,Interfaccia RGB Display LCD TFT IPS |
||
4.3 pollici IPS TFT 480X800 Display LCD, tipo ritratto 4,3 pollici Interfaccia RGB TFT Introduzione al prodotto
Rapida rassegna del prodotto
Dimensione: Display TFT IPS da 4,3 pollici
Risoluzione: 480 x 800 punti
Direzione di visione: IPS tutti gli angoli di visione
Interfaccia: RGB
¢ IC del driver:HX8369
¢Control-Board: No
¢luminosità (cd/m2): 300
¢ Touch Screen: Pannello tocco resistivo
Descrizione del prodotto
Questo modulo di visualizzazione grafica TFT è un TFT diagonale a colori da 4,3 pollici.e ha un touch-screen resistivo integrato con il collegamento portato fuori al connettore TAB principale per il display.
Questo LCD TFT ha un controller integrato e una sola tensione di 2,8v per l'alimentazione e la logica.
Questo modulo sembra fantastico, mostra tutte le informazioni a colori.
Informazioni sul prodotto
| Prodotto: | 4Display LCD TFT da 0,3 pollici |
| Risoluzione: | 480x800 pixel |
| Interfaccia: | RGB |
| Direzione di visione: | Tutti gli angoli di visione (IPS) |
| Schermo tattile: | Con schermo tattile resistivo |
| Luminanza superficiale: | 300 Cd/m2 (personalizzabile) |
| Controllo del driver: | HX8369-A01 |
| Tensione di guida: | 2.8 V |
| Temperatura di funzionamento: | -20°C a +70°C |
| Temperatura di conservazione: | -30°C a +80°C |
| Collegamento: | ZIF FPC (personalizzabile) |
| Rispetto: | Compliance REACH e RoHS |
4.3 pollici IPS TFT 480X800 Display LCD, tipo ritratto 4,3 pollici Interfaccia RGB TFT Disegno del prodotto
Definizione del pin
| - No, no, no. | Nome del pin | I/O | Descrizione |
| 1 | GND | Io... | Terreno |
| 2 | LEDA | O | Anodo a LED |
| 3 | LEDK | O | Catodo a LED |
| 4 | VCC | Io... | Fornitura di alimentazione 2.8V Voltaggio |
| 5 | IOVCC | Io... | Fornitura di alimentazione 2.8V/1.8V Voltaggio |
| 6 | SDO | Io... | Segnale di ingresso seriale |
| 7 | SDI | Io... | Segnale di ingresso seriale |
| 8 | GND | Io... | Terreno |
| 9 | SCL_WR | Io... | Leggere il pin di ingresso del segnale stroboscopico |
| 10 | CS | Io... | Pin di ingresso per il segnale di selezione del chip |
| 11 | NC | Io... | NC |
| 12 | RISET | Io... | Segnale di ingresso LCM Reset |
| 13-20 | R0-R7 | I/O | Visualizzazione dei dati di ingresso/uscita |
| 21-28 | G0-G7 | I/O | Visualizzazione dei dati di ingresso/uscita |
| Da 29 a 36 | B0-B7 | I/O | Visualizzazione dei dati di ingresso/uscita |
| 37 | DE | Io... | Segnale di attivazione dati per l'interfaccia RGB |
| 38 | GND | Io... | Terreno |
| 39 | PLK | Io... | Segnale di orologio a punti per l'interfaccia RGB |
| 40 | GND | Io... | Terreno |
| 41 | HS | Io... | Segnale di sincronizzazione orizzontale di linea |
| 42 | VS | Io... | Segnale di sincronizzazione verticale del quadro |
| 43 | Identificazione | - | - |
| 44 | PWM | Io... | Questo perno è collegato al driver LED esterno. |
| 45-46 | GND | Io... | Terreno |
| 47 | U U | O | Pin del pannello touch |
| 48 | XL | O | Pin del pannello touch |
| 49 | YD | O | Pin del pannello touch |
| 50 | XR | O | Pin del pannello touch |
| 51 | GND | Io... | Terreno |
Caratteristiche della corrente continua
| Articolo | Il simbolo | Min. | Tipo | Max. | Unità | Condizione di prova |
| tensione di funzionamento | VDD | 2.6 | 2.8 | 3.3 | V. | - |
| Corrente di alimentazione | IDD | - | - | 5 | mA | VDD = 2,8V, Ta = 25°C |
| Voltaggio di ingresso | HIV | 0.8VDD | - | VDD | V. | - |
| VIL | 0 | - | 0.2VDD | V. | ||
| Corrente di fuga di ingresso | IIL | - Uno.0 | - | 1.0 | mA | VIN=VDD o VSS |
Nota: una tensione superiore a questa può danneggiare il modulo.
Caratteristiche elettro-ottiche della retroilluminazione
| Articolo | Il simbolo | Minore | TYP | Max. | Unità |
Esame Condizione |
Nota |
| Tensione di alimentazione | Vf | - | 25.6 | - | V. | Se=20 mA | - |
| Corrente di alimentazione | Se | - | 20 | - | mA | - | - |
| Voltaggio inverso | V.R. | - | - | 5 | V. | - | |
| Dissipazione di potenza | Pd | - | - | - | mW | - | |
| Intensità luminosa per LCM |
- |
- | 300 | - | Cd/m2 | Se=20mA | - |
| Uniformità per la CML | - | 80 | - | - | Percentuale | Se=20 mA | - |
| Colore della retroilluminazione | Bianco | ||||||
Caratteristiche ottiche
| - No, no, no, no. | Articolo 1 | Il simbolo | Condizioni | Specificità | Unità | |||
| Min. | Tipologia | Max. | ||||||
| 1 | Tempo di risposta | Tr+Tf | 25°C | - | 15 | - | Signora | |
| 2 | Trasmittanza (con PL) | T(%) | - | - | 7.1 | - | - | |
| 3 | Tasso di contrasto | Cr |
θ=0, Angolo di visione normale |
- | 250 | - | - | |
| 4 |
Visualizzazione Angolo
|
Oh, no. | θR | CR>10 | - | 80 | - | Deg |
| θL | - | 80 | - | |||||
| Ver. | Θ+ | - | 80 | - | ||||
| - Sì, certo. | - | 80 | - | |||||

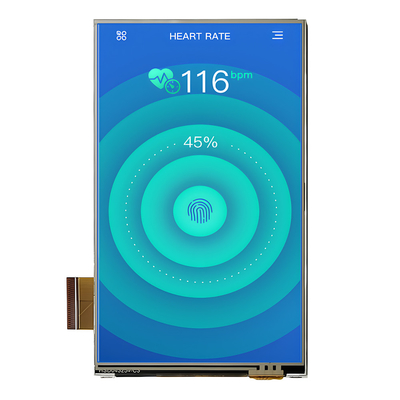

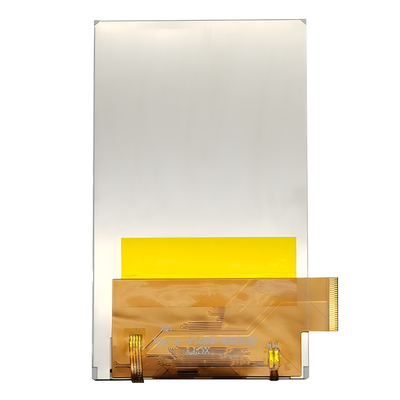

4.3 pollici IPS TFT 480X800 Display LCD, tipo ritratto 4,3 pollici Interfaccia RGB TFT Immagine del prodotto
