4Modulo LCD IPS TFT Resistive Touch da 3 pollici con risoluzione di 480x272 pixel e interfaccia RGB

4Modulo LCD IPS TFT Resistive Touch da 3 pollici con risoluzione di 480x272 pixel e interfaccia RGB
4Modulo LCD IPS TFT Resistive Touch da 3 pollici con risoluzione di 480x272 pixel e interfaccia RGB 4Modulo LCD IPS TFT Resistive Touch da 3 pollici con risoluzione di 480x272 pixel e interfaccia RGB

Grande immagine :  4Modulo LCD IPS TFT Resistive Touch da 3 pollici con risoluzione di 480x272 pixel e interfaccia RGB

Dettagli:
Luogo di origine: ShenZhen / Cina
Marca: SAEF
Certificazione: ISO9001 / ISO14000
Numero di modello: Circa
Termini di pagamento e spedizione:
Quantità di ordine minimo: 3 pc
Prezzo: Negotiable based on order lot quantity
Imballaggi particolari: Pacchetto standard di esportazione
Tempi di consegna: 1-5 settimane
Termini di pagamento: L/C, T/T, Western Union, Paypal
Capacità di alimentazione: 3000K pcs al mese

4Modulo LCD IPS TFT Resistive Touch da 3 pollici con risoluzione di 480x272 pixel e interfaccia RGB

descrizione
Prodotto: 4.3 pollici Resistivo touchscreen TFT Risoluzione: 480X272
Direzione di visione: IPS, tutti gli angoli di visione IC del driver: ST7283
Dispositivo touch: pannello touch resistivo (RTP) Numero di pin: 40 pin
Connessione: ZIF FPC 46 mm Luminanza di superficie: 500 cd/m2 (nits)
tensione di funzionamento: 3.3V Interfaccia: rgb
Temperatura operativa.: 20°C a +70°C Temperatura di stoccaggio.: -30°C a +80°C
Durata di vita del LED: 40,000 ore Rispetto: Compliance REACH e RoHS
Evidenziare:

IPS Resistive Touchceen

,

4Modulo LCD TFT da 0

,

3 pollici



A proposito di questo articolo SFTO430JS-7025A-T 4.3 pollici IPS Resistive Touchsceen TFT





Il Saef Technology SFTO430JS-7025A-T è un modulo LCD TFT da 4,3 pollici ad alte prestazioni progettato per una varietà di applicazioni.offrendo flessibilità nella connettivitàLa tensione di alimentazione di questo modulo varia da 3V a 3,6V, con un valore tipico di 3,3V. Questo modulo LCD TFT è di tipo IPS, offrendo un angolo di visione completo per un'esperienza di visualizzazione coerente.Con una luminosità di 500 nits, è adatto sia per uso interno che esterno, garantendo la leggibilità in varie condizioni di illuminazione.

The module's wide operating temperature range -20℃ to +70℃ and storage temperature range of -30℃ to +80℃ make it ideal for industrial and commercial applications where devices may be subjected to temperature extremes.



Il SFTO430JS-7025A-T è una soluzione versatile per una vasta gamma di applicazioni, tra cui, a titolo esemplificativo:
- attrezzature industriali
- Scanner.
- sistemi di automazione domestica
- Sistemi di controllo degli accessi
- attrezzature di monitoraggio
- Analizzatori
- Sistemi di sicurezza


La sua capacità di touchscreen resistivo consente l'interazione con l'utente, rendendolo una scelta user-friendly per dispositivi che richiedono sia la funzionalità display che quella touch.L'SFTO430JS-7025A-T è una soluzione di visualizzazione robusta e affidabile per applicazioni in cui è essenziale un'elevata visibilità e durata.

  • Dimensione e tipo del display: modulo LCD TFT da 4,3 pollici.
  • Risoluzione: 480x272 pixel, fornendo un display di immagine chiaro e dettagliato.
  • Tecnologia di visualizzazione: la tecnologia IPS (In-Plane Switching) garantisce un'eccellente riproduzione dei colori e ampie angolazioni di visualizzazione per una qualità dell'immagine coerente da tutte le direzioni.
  • Interfaccia: interfaccia RGB per il collegamento del modulo a un controller o a una scheda di comando.
  • Temperatura di funzionamento: il modulo è progettato per funzionare in un ampio intervallo di temperatura da -20°C a +70°C, rendendolo adatto a vari ambienti.
  • IC del driver: ST7283, un circuito integrato affidabile ed efficiente per il comando del display.
  • Controller board: non incluso, consentendo la personalizzazione in base alle specifiche esigenze dell'applicazione.
  • Luminosità: 500 cd/m2, garantendo la visibilità del display in condizioni di luce intensa.
  • Pannello tattile: touchscreen resistivo, che consente interazioni tattili di base con il display.



Informazioni sul prodotto



Prodotto: 4.3 pollici TFT con touchscreen resistivo
Risoluzione: 480x272
Luminanza superficiale: 500 Cd/m2 (nit)
Direzione di visione: IPS, tutti gli angoli di visione
Interfaccia: RGB
Controllo del driver: ST7283
Numero di pin: 40 pin
Schermo tattile: Pannello tattile resistivo (RTP)
Collegamento: ZIF FPC 46 mm
tensione di funzionamento: 3.3V
Temperatura di funzionamento: -20°C a +70°C
Temperatura di conservazione: -30°C a +80°C
Durata di vita del LED: 40000 ore
Conformità: Compliance REACH e RoHS





Disegno di contorno meccanico


4Modulo LCD IPS TFT Resistive Touch da 3 pollici con risoluzione di 480x272 pixel e interfaccia RGB 0





Definizione del pin



- No, no, no. Nome PIN I/O Descrizione
1 LED-K Io... Catodo a LED
2 LED-A Io... Anodo a LED
3 VSS Io... Terreno di potenza
4 VDD Io... Fonte di alimentazione
5 - 12 R00-R07 Io... Segnale di dati RED (LSB)
13-20 G00-G07 Io... Segnale di dati VERDE
21-28 R00-R07 Io... Segnale di dati blu (LSB)
29 VSS Io... Terreno di potenza
30 DLCK Io... Segnale dell' orologio per campionare ogni data
31 DISP Io... Visualizzazione del segnale ON/OFF
32 HSYNC Io... Segnale di sincronizzazione orizzontale
33 VSYNC Io... Segnale di sincronizzazione verticale
34 DE Io... Controllo abilitato dei dati di ingresso
35 NC - Apri
36 GND Io... Terreno di potenza
37 XR Io... PIN del pannello tattile
38 YD Io... PIN del pannello tattile
39 XL Io... PIN del pannello tattile
40 U U Io... PIN del pannello tattile





Limite assoluto massimo



Articolo Il simbolo Valore Unità
Tensione di alimentazione per la logica VDD 3.0-3.6 V.
Voltaggio di ingresso Vino VDD + 0.3 V.
Temperatura di funzionamento Topr - Da 20 a 70 °C
Temperatura di conservazione Tstg - Da 30 a 80 °C


Caratteristiche della corrente continua

Articolo Il simbolo Min. Tipo Max. Unità Condizione di prova
tensione di funzionamento VDD 3.0 3.3 3.6 V. -
Corrente di alimentazione IDD - TBD - mA VDD = 3,3V, Ta = 25°C
Voltaggio di ingresso HIV 0.7VDD - VDD V. -
VIL 0 - 0.3VDD V.
Corrente di fuga di ingresso IIL - TBD - mA VIN=VDD o VSS





Caratteristiche elettro-ottiche della retroilluminazione



Articolo Il simbolo Minore TYP Max. Unità

Esame

Condizione

Nota
Tensione di alimentazione Vf 20.3 22.4 24 V. Se=20mA -
Corrente di alimentazione Se - 20 - mA - -
Voltaggio inverso V.R. - - 5 V. -
Dissipazione di potenza Pd - 448 - mW -
Intensità luminosa per LCM

-

- 500 - Cd/m2 Se=20mA -
Uniformità per la CML - 70 75 - Percentuale Se=20mA -
Colore della retroilluminazione Bianco

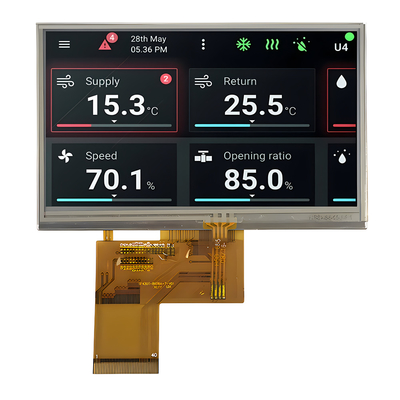

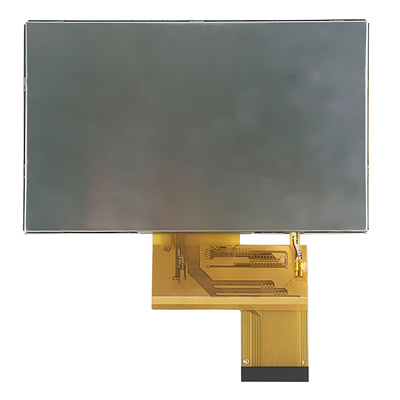

Immagine del prodotto
4Modulo LCD IPS TFT Resistive Touch da 3 pollici con risoluzione di 480x272 pixel e interfaccia RGB 1
4Modulo LCD IPS TFT Resistive Touch da 3 pollici con risoluzione di 480x272 pixel e interfaccia RGB 2
