Dettagli:
|
| Prodotto: | 7Display LCD quadrato da 0,6 pollici | Risoluzione: | 800*800 punti |
|---|---|---|---|
| interfaccia: | MIPI | Luminanza di superficie: | 1000 cd/m2 ((nits) |
| Direzione di visione: | IPS, angolo di visione completo | touch screen: | personalizzabile |
| Regolatore LCD: | ILI9881C | Copertura di vetro: | personalizzabile |
| Temperatura di funzionamento: | da -20°C a +70°C | Temperatura di stoccaggio.: | da -25°C a +75°C |
| Brillantezza: | 1000 pidocchi | Connessione: | ZIF FPC |
| Durata di vita del LED: | 40,000 ore | Rispetto: | Compliance REACH e RoHS |
| Evidenziare: | Display LCD TFT quadrato,Esposizione di TFT LCD di 1000 pidocchi,7.6 pollici schermo LCD |
||
Saef Technology SFTO760GX-7109AN: modulo LCD TFT ad alte prestazioni da 7,6 pollici
Introduzione della tecnologia Saef SFTO760GX-7109AN, un modulo LCD TFT versatile da 7,6 pollici progettato per varie applicazioni.Questo display a forma quadrata vanta una risoluzione di 800x800 pixel e presenta l'avanzato circuito integrato ILI9881C, che combina le funzioni del controller e del driver supportando un'interfaccia MIPI.
Specificità principali:
Lo SFTO760GX-7109AN è progettato per prestazioni sia in ambienti interni che esterni, rendendolo una scelta ideale per apparecchiature industriali, sistemi di domotica, sistemi di controllo degli accessi,attrezzature di monitoraggioCon la sua elevata luminosità e l'ampia gamma di temperatura di funzionamento, questo 7.Il modulo di visualizzazione LCD IPS TFT da 6 pollici fornisce una soluzione affidabile per le diverse esigenze di visualizzazione.
Esplora le possibilità con la tecnologia Saef SFTO760GX-7109AN, un modulo di visualizzazione multifunzionale che eleva le tue applicazioni con chiarezza e durata.
Informazioni sul prodotto
| Prodotto: | 7Display LCD quadrato da 0,6 pollici |
| Risoluzione: | 800*800 punti |
| Luminanza superficiale: | 1000 Cd/m2 ((nits) |
| Interfaccia: | MIPI |
| Schermo tattile: | Personalizzabile |
| Dimensione del vetro di copertura: | Personalizzabile |
| Direzione di visione: | IPS, angolo di visione completo (85/85/85/85) |
| Controller LCD: | ILI9881C |
| Temperatura di funzionamento: | -20°C a +70°C |
| Temperatura di conservazione: | -25°C a +75°C |
| Brillantezza: | 1000 Nits |
| Durata di vita del LED: | 40000 ore |
| Collegamento: | ZIF FPC |
| Rispetto: | Compliance REACH e RoHS |
7.6 pollici quadrato TFT LCD Display 800x800 pixel 1000 Nits Interfaccia MIPI Disegno del prodotto
Classificazione massima assoluta
| Parametro | Simbolo | Min. | Max. | Unità | Nota |
| Tensione dell'alimentazione | VCI~GND | - Zero.3 | +6.5 | V. | |
| Tensione di alimentazione 2 | IOVCC~GND | - Zero.3 | +3.3 | V. | |
| Intervallo di tensione di ingresso logico | ViN | - Zero.3 | IOVCC+0.3 | V. | |
| Intervallo di tensione di uscita logica | Vo | - Zero.3 | IOVCC+0.3 | V. | |
| Temperatura di funzionamento | Topr | - Venti | + 70 | °C | |
| Temperatura di conservazione | Tstg | - 25 | +75 | °C |
Caratteristiche della corrente continua
| Parametro | Il simbolo | Min. | Tipologia | Max. | Unità |
| tensione di alimentazione per circuiti analogici | VCl | 2.5 | 3.3 | 3.6 | V. |
| Tensione di alimentazione per circuito logico | IOVCC | 1.65 | 1.8 | 3.3 | V. |
| tensione di ingresso "H"leve | VH | 0.7*IOVCC | IOVCC | V. | |
| Tensione di ingresso "L'leve" | VL | GND | 0.3*IOVCC | V. | |
| tensione di uscita "H" livello | Oh, mio Dio. | 0.8*IOVCCl | IOVCC | V. | |
| Tensione di uscita "L'leve" | Vol. | GND | 0.2*IOVCC | V. |
Definizione del pin
| Pin - No, no, no, no. | Il simbolo | Descrizione |
| 1 | LEDA | Anodo di retroilluminazione a LED |
| 2 | LEDK | Catodo a retroilluminazione a LED. |
| 3 | LEDK | Catodo a retroilluminazione a LED |
| 4 | VCl | Fornitura di alimentazione per la potenza analogica |
| 5 | IOVCC | Fornitore di alimentazione per il circuito di alimentazione logica e di I/O |
| 6 | RISET | Segnale di reset (basso livello di attivazione) |
| 7 | TE | Potenza dell'effetto lacerante |
| 8 | PWM | L'uscita di frequenza PWM per il controllo del driver LCD. |
| 9 | GND | Terrazzo di potenza |
| 10 | MIPI_DP0 | Linea dati MIPI-DSI 0 pin di ingresso positivo |
| 11 | MIPI_DNO | Linea dati MIPI-DSI 0 pin di ingresso negativo |
| 12 | GND | Terrazzo di potenza |
| 13 | MIPI_DP1 | MIPI-DSI data lane 1 con pin di ingresso posivve |
| 14 | MIPI_DN1 | MIPI-DSI data lane 1 pin di ingresso negativo |
| 15 | GND | Terrazzo di potenza |
| 16 | MIPI_CLKP | Linea dati MIPl-DSI con due pin di ingresso. |
| 17 | MIPI_CLKN | Pin di ingresso negativo della corsia dati MIPI-DSI |
| 18 | GND | Terrazzo di potenza |
| 19 | MIPI_DP2 | MIPI-DSI data lane 2 con pin di ingresso posivve |
| 20 | MIPI_DN2 | MIPI-DSI data lane 2 pin di ingresso negativo |
| 21 | GND | Riserva di potenza |
| 22 | MIPI_DP3 | MIPI-DSI data lane 3 con pin di ingresso posivve |
| 23 | MIPI_DN3 | MIPI-DSI data lane 3 pin di ingresso negativo |
| 24 | GND | Terrazzo di potenza |
| 25 | TP_INT | INT pin per CTP ((NC) |
| 26 | TP SDA | Pin SDA per CTP (NC) |
| 27 | TP_SCL | Pin SCL per CTP (NC) |
| 28 | TP_RESET | Pin di reset per TP ((NC) |
| 29 | TP_VCl | Pin VCl per CTP (NC) |
| 30 | TP_IOVCC | IOVCCpin per CTP ((NC) |

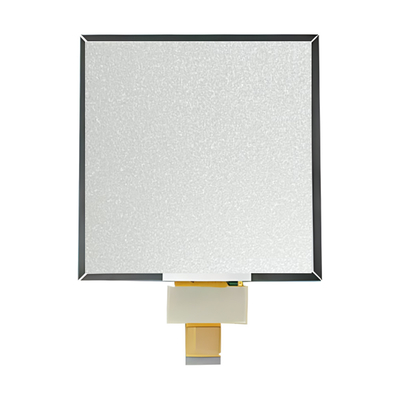

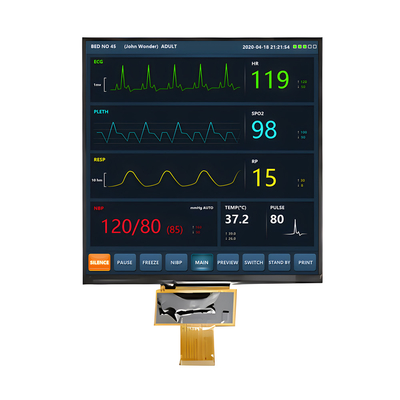

7Display LCD TFT quadrato da 0,6 pollici 800x800 pixel 1000 Nits Interfaccia MIPI Immagine del prodotto
Impianti di fabbrica e certificati
Perché scegliere noi
1Forniamo soluzioni personalizzate per display LCD
Il prodotto ha requisiti speciali di applicazione, specifiche elettriche, specifiche ottiche, caratteristiche touch o dimensioni meccaniche che richiedono display personalizzati?SAEF può soddisfare i vostri requisiti LCD personalizzati.
2. Soluzioni totali per touch screen e display
Ti preoccupi di assemblare il touch screen e il display?SAEF può fornire schermi touch personalizzati e standard, incluse soluzioni multi-touch resistive e capacitive, inclusi servizi di legame aereo e ottico..
3- Impegno per l'affidabilità della qualità
SAEF è qualificato da ISO9001:2015 e ISO14000, soddisfacendo le norme RoHS, REACH e altre norme ambientali nei mercati globali.prove di affidabilità e invecchiamento.
4. Fornitura a lungo termine
In circostanze normali, i prodotti che raccomandiamo possono essere forniti per più di 5 anni.Faremo piani alternativi in anticipo per garantire le vostre esigenze di approvvigionamento a lungo termine.
Contattaci
Ci piace sentire i vostri progetti, se avete domande, ci potete contattare all'indirizzo sales2@saef.com.cn
Parola chiave di ricerca: tft 7,6 pollici 800*800, 7,6 pollici tft LCD, 7,6 pollici tft LCD, 7,6 pollici tft display, 7,6 pollici 800*800 tft LCD display, 7,6 pollici tft screen, TFT screen 7,6 pollici
